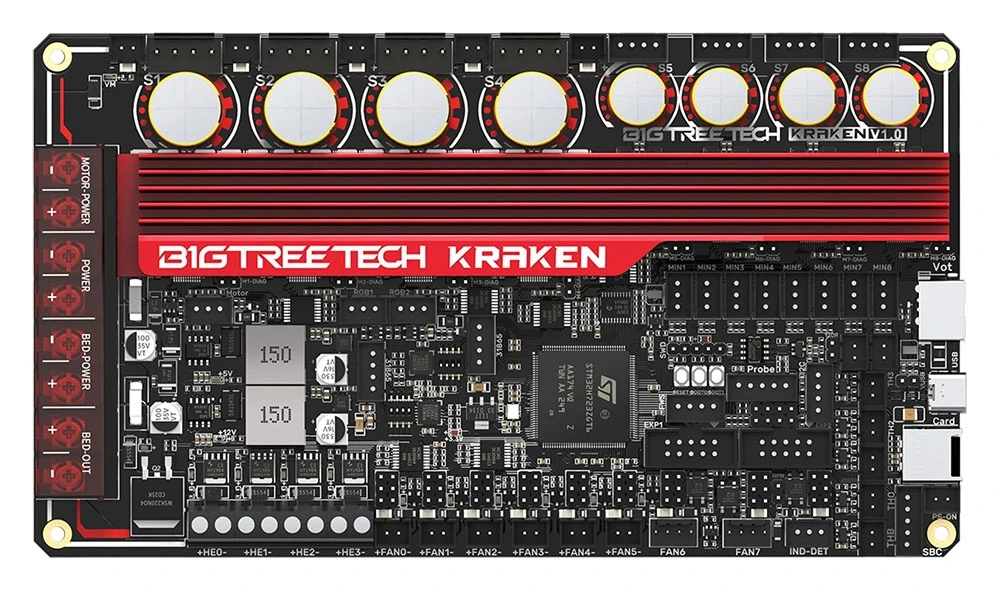

Плата управления BigTreeTech Kraken V1.0
BigTreeTech Kraken V1.0 — 32-битная материнская плата, разработанная специально для принтеров большой емкости. Материнская плата имеет встроенный высоковольтный сильноточный драйвер шагового двигателя, который облегчает подключение к высоковольтным драйверам и значительно упрощает сборку. Компактная плата Kraken оснащена радиаторами ID-дизайна для эффективного рассеивания тепла.
Микроконтроллер STM32H723ZGT6 для большей производительности.
Значительно увеличьте производительность вашего 3D-принтера с помощью молниеносного микроконтроллера STM32H723ZGT6, совместимого с Marlin, Klipper и RRF.
_ 32-битная основная частота 550 МГц, процессор ARM Cortex-M7 с высокопроизводительным ядром.
Широкая совместимость для простоты управления.
На материнской плате Kraken установлено 8 драйверов TMC2160 . Поскольку они поддерживают широкий диапазон напряжений от 24 В до 60 В, не только гарантируется полная совместимость, но также значительно улучшаются производительность и эффективность вашего 3D-принтера большой емкости. При этом тепловыделение снижается на 52%, а это значит, что отдельные компоненты имеют более длительный срок службы и способны выдерживать большие нагрузки.
Одновременная работа двух печатающих головок экструдера.
Эффективный чип H723 со специальными разъемами позволяет одновременно работать двум печатающим головкам. Это позволяет обеим печатающим головкам плавно выполнять свои функции и максимизировать общую производительность 3D-принтера без ущерба для качества.
Благодаря двойным интерфейсам CAN обе печатающие головки могут быть подключены одновременно к EBB (коммутационной плате экструдера), что обеспечивает универсальные конфигурации 3D-печати.
Универсальное подключение.
Внешние одноплатные компьютеры (SBC), такие как BTT PI и Raspberry Pi, можно подключить к материнской плате для большей гибкости. Отдельный интерфейс для источника питания обеспечивает дополнительное удобство использования.
Поддерживает точный контроль температуры.
Для точного контроля температуры материнская плата Kraken поддерживает два канала резисторов MAX31865 и два канала резисторов PT100/PT1000.
Высокий выходной ток.
Kraken имеет розетки М1-М4 для выхода до 8А и М5-М8 для выхода до 3А. Таким образом, совместимость с высокопроизводительным двигателем может оптимально сочетаться с лучшим управлением.
Две розетки JST с поддержкой CAN.
Модуль CAN обеспечивает стабильную и надежную передачу данных и простое подключение двух CAN-карт EBB SB2240/2209. Вы можете расширить StealthBurner или другие CAN-устройства дополнительными функциями.
Всесторонняя защита вашей материнской платы.
Особенности: более быстрое отключение при перегрузке, защита от самовозврата, работа при низком токе, защита от перегрузки по току, защита от короткого замыкания, защита от обратного тока, защита от перенапряжения, защита от обратной полярности.
-
Размеры без упаковки20х20х30 см
