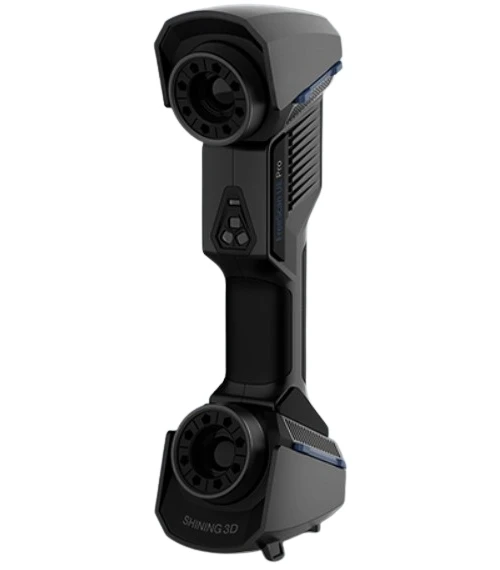

3D сканер Shining 3D FreeScan UE Pro
3D сканер Shining 3D FreeScan UE Pro - новинка китайской компании для высокоточного метрологического контроля. 3D сканер унаследовал все преимущества серии FreeScan UE - легкую конструкцию, высокую точность и эргономичную форму. Оборудование имеет широкие возможности и подходит для различных сценариев использования на производстве, в обратном проектировании и других областях.
FreeScan UE Pro обладает точностью, которая присуща оборудованию метрологического класса. Погрешность до 0,02 мм и стабильность результатов позволяет организовать контроль качества на производстве или выполнять другие задачи, требующие высокой точности. Встроенная функция фотограмметрии позволяет работать с объектами большого размера. Быстрая фиксация пространственного положения значительно ускоряет процесс работы.
Сканер FreeScan UE Pro имеет несколько режимов работы, которые помогают оптимизировать рабочий процесс. Режим быстрого сканирования с помощью 13 перекрестных лазерных линий предназначен для быстрого сбора данных о крупных объектах. Для небольших изделий используется режим с 5 лазерными линиями. При работе с отверстиями и пазами можно использовать режим одной линии.
Благодаря камерам с более высоким разрешением FreeScan UE Pro захватывает мельчайшие фактуры, например, рисунок кожи или штамповку. 3D сканер прекрасно справляется со сканированием черных и отражающих поверхностей.
FreeScan UE Pro поставляется с фирменным программным обеспечением. ПО имеет интуитивно понятный интерфейс, что сокращает время на обучение работе с программой и упрощает сканирование. Полученные данные сканирования легко интегрируются в программы для контроля качества и проектирования.
Особенности 3D сканера Shining 3D FreeScan UE Pro
Лазерное портативное 3D оборудование FreeScan UE Pro позволяет сканировать крупномасштабные заготовки, при этом отсканированные детали получаются высокоточными.
Также за счет скорости, детализации данное устройство можно использовать для выполнения проверки точности метрологического уровня либо для аддитивного производства, автомобильной промышленности, транспорта, контроля пресс-форм или машиностроения.
Видеообзор
-
Вес без упаковки0.840 кг
-
Вес с упаковкой2.5 кг
-
ВидеокартаNVIDIA GTX/RTX от GeForce RTX 3060 и выше
-
Влажность окружающей среды10 - 90 %
-
Глубина сканирования300 - 700 мм
-
Диаметр поворотного столаНе поддерживается
-
Захват текстурНет
-
Зона сканирования600 х 550 мм
-
ИнтерфейсыUSB 3.0
-
Источник света26 синих лазерных линий + 1 дополнительная синяя линия
-
Класс лазераВторой, безопасный для глаз
-
Количество камер2 шт.
-
Модельный год2022
-
Оперативная память32 Гб
-
Операционная системаWin10, 64 bit
-
Программное обеспечение3D System (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systemes (CATIA V5 & SolidWorks), PTC (Pro/ENGINEER), Siemens (NX & Solid Edge), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage)
-
ПроцессорI7-8700
-
Рабочая температура0-40 _
-
Размеры без упаковки298 х 103.5 х 74.5 мм
-
Размеры с упаковкой350 х 150 х 150 мм
-
Разрешение 3D сканирования0.02 мм
-
Расстояние до объекта200 - 300 мм
-
СертификатыCE, FCC, ROHS, WEEE, KC
-
Системные требованияGPU Memory: _4G, Graphics Card: NVIDIA GTX/RTX series cards, higher or equal to GTX 1080, Memory: _32GB, OS: Win10, 64 bit, Processor: I7-8700
-
Скорость сканирования1850000 измерений/с
-
Страна производительКитай
-
Точность сканирования0.02 мм
-
Формат вывода данныхOBJ, STL, ASC, PLY, P3, 3MF
-
Цветное сканированиеНет
