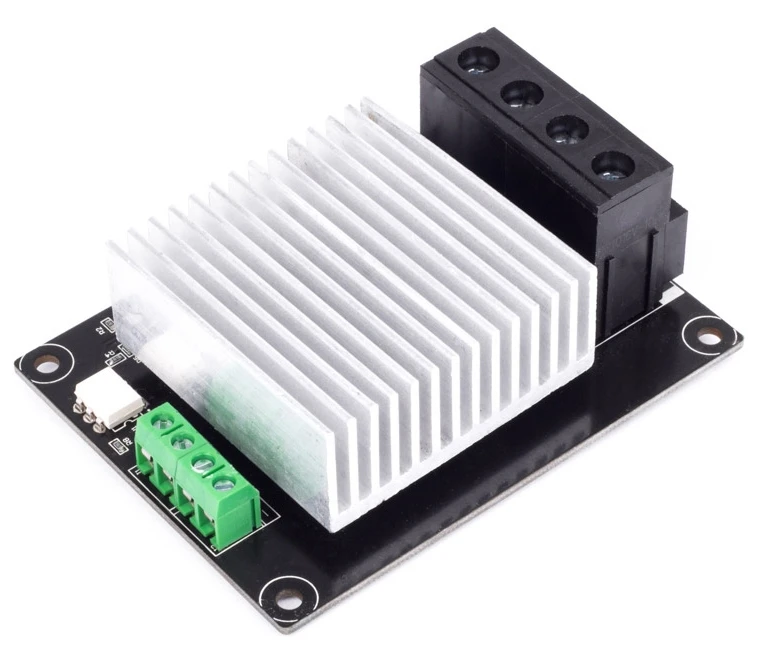

Модуль нагрева MKS MOSFET
Модуль MOSFET используется для управления питанием нагревательной платформы 3D-принтера. С помощью него можно заменить слабые полевые транзисторы, установленные в большинстве популярных плат управления 3D-принтерами: RAMPS, RAMBO, RUMBA, MKS Gen. Чтобы подключить модуль нагрева нужно к силовым клеммам POWER подключить внешний источник питания с напряжением 12 – 24 В постоянного тока. Далее нужно подключить управляющий сигнал или от материнской платы управления 3D-принтером к клеммам GND и D8, или от другого управляющего устройства к клеммам BED. Значение управляющего сигнала должно быть в пределах 5 – 12 В постоянного тока. После этого к силовым клеммам, обозначенным на плате HOTBED, нужно подключить нагрузку. Максимальный ток нагрузки составляет 30 А постоянного тока. Плата модуля нагрева имеет 4 монтажных отверстия для фиксации на плоскости.
Характеристика модуля
- Напряжение питания: 12 – 24 В;
- Максимальный ток нагрузки: 30 А;
- Управляющий сигнал: 5 – 12 В;
- Размеры: 87 х 66 х 32 мм.
