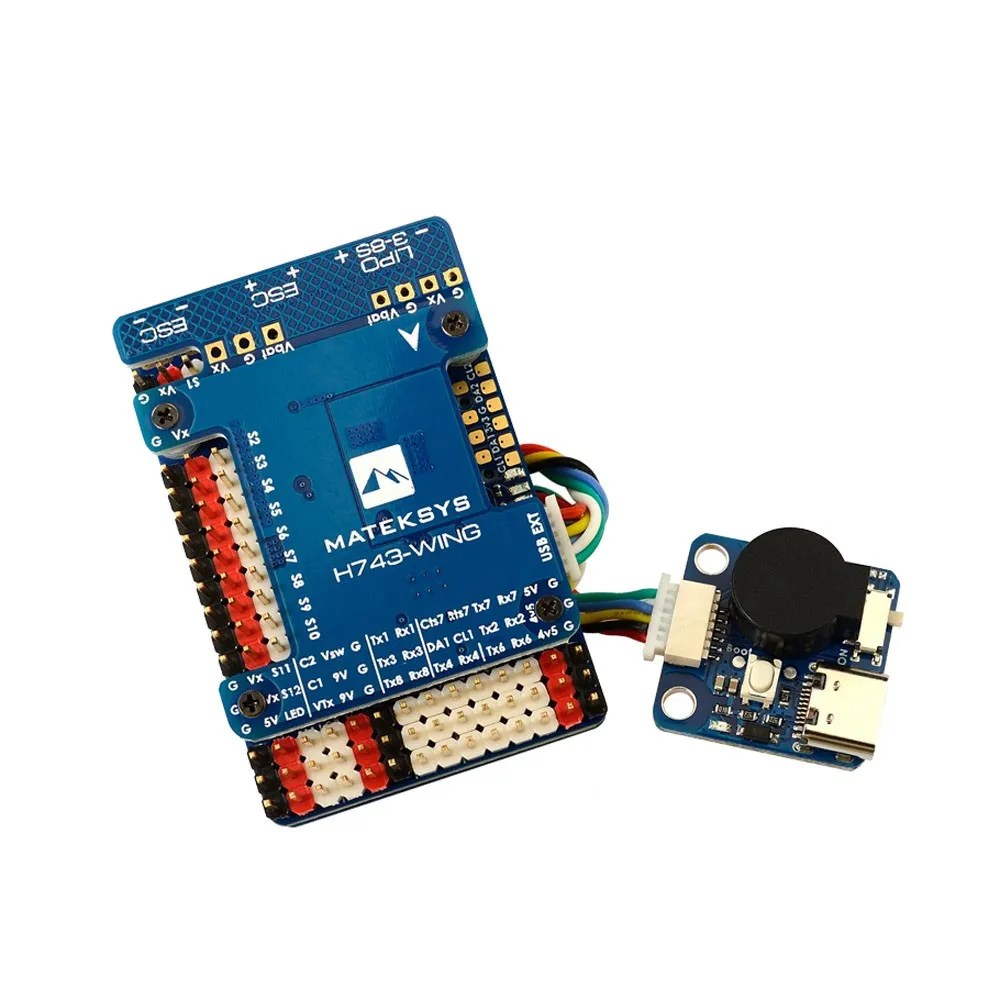

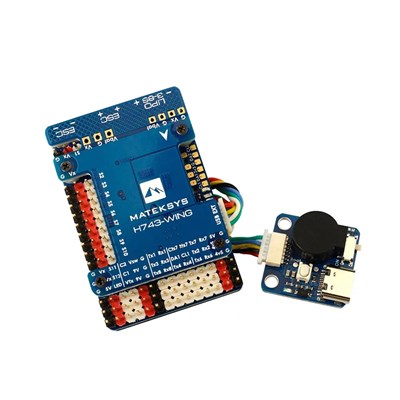

Полетный контроллер Mateksys H743-WING V3
Закажите полетный контроллер Mateksys H743-WING V3 по выгодной цене!
Mateksys H743-WING V3 — это высококачественный и мощный полетный контроллер. Он разработан специально для моделей FPV с фиксированными лопастями. Он обеспечивает высокую эффективность и гибкость в настройке этого вида БПЛА, делая его идеальным выбором для новичков и экспертов FPV.
Преимущества и особенности
1. Процессор. Этот контроллер основан на процессоре STM32H743 с функциональностью MCU 480MHz и двумя 8K ITCM & DTCM, 512K SRAM, 2M Flash.
2. Подключение. Модель H743-WING V3 имеет 7 аппаратных сериальных портов. Они совместимы с GPS, CRSF, SBUS, TBS, DSMX и др. Есть USB второго поколения до 480Mbps. Он поддерживает компьютерное соединение и обновления микропрограмм.
3. Поддержка УБЛ. Модуль питания двойного УБЛ с низкими помехами позволяет работать от входного напряжения 7v до 60v (2~12S LiPo). Это делает его идеальным для различных применений.
4. Измерение тока и напряжения. Оказывает поддержку измерения батареи до 132A и ступень питания от 2S до 12S.
5. Интерфейсы. Плата оборудована интерфейсами RSSI/SBUS, встроенным BARO BMP280, 6xADC для ИС трекера, аналоговой DISITO AirSpeed.
В общем, Mateksys H743-WING V3 — это надежный и функционально насыщенный полетный контроллер. Он обеспечивает много возможностей для индивидуальной настройки. Это делает его идеальным выбором для сценариев использования от дальних полетов до гонок по FPV. Он впечатляет своей интеграцией с различными системами и поддержкой широкого диапазона источников питания.
- Гироскоп: ICM42688-P и ICM42605.
- OSD: AT7456E (SPI2).
- Барометр: Infineon DPS310 (I2C2).
- Чёрный ящик: слот для карты MicroSD (SDIO).
- UART порты: 7 шт. (со встроенной инверсией).
- PWM выходы: 13 (включая светодиодную панель).
- I2C: 2.
- CAN: 1.
- АЦП: 6 (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2).
- SPI3 breakout: 1.
- Переключатель входов для двух камер.
- Высокоточное измерение тока (90 А в непрерывном режиме, 220 А в пиковом режиме).
- Датчик напряжения батареи: 1K:10K (масштаб 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot).
- Делитель напряжения АЦП VB2: 1K:20K.
- Делитель напряжения АЦП AirSpeed: 20K:20K.
- Статическая мощность 160 мА при 5 В.
BEC 3,3 В: 200 мА.
BEC 5 В: 2 А (3 А пик).
BEC 9/12 В: 2 А (3 А пик).
BEC Vx: 8 А (регулируемое напряжение 5 В, 6 В, 7,2 В).
Вход: 8 — 36 В (3-8S LiPo).
Поддерживаемые прошивки
- ArduPilot (таргет MATEKH743).
- INAV (таргет MATEKH743).
- Монтажные отверстия: 30,5 x 30,5 мм, _4 мм (с втулками _3 мм).
- Размеры: 54 x 36 x 13 мм.
- Вес: 30 г (с кабелем).
-
БарометрICM42688-P, ICM42605
-
Вес0,03 кг
-
Габариты5,4 x 3,6 x 1,3 см
-
ГироскопICM42688-P, ICM42605
-
МикроконтроллерSTM32H743
-
Напряжение8 — 36 В
