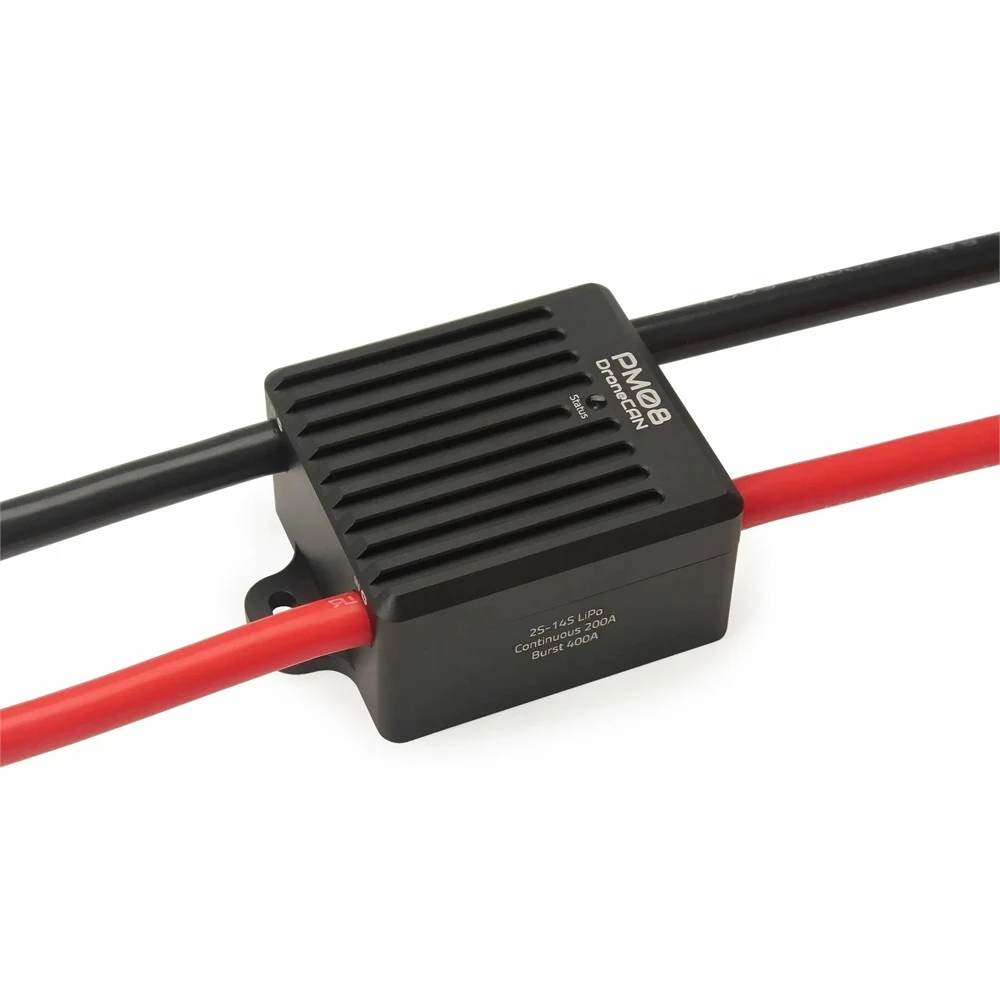

Модуль питания Holybro PM08-CAN
Купите модуль питания Holybro PM08-CAN для профессиональных дронов
Holybro – китайский бренд, основанный в 2014 году. Компания специализируется на полётных контроллерах, модулях питания и GPS. В ассортименте есть Pixhawk 4, Pixhawk 6C, Durandal, Kakute H7. Holybro выпускает телеметрию, ESC и силовые модули PM серий. Продукция широко используется в промышленных БПЛА.
- Входное напряжение до 60.9 В для 14S аккумуляторов.
- Непрерывный ток 200 А, пиковый до 400 А.
- Протокол DroneCAN для надёжной передачи данных.
- Три порта питания 5.3 В по 3 ампера каждый.
- Процессор STM32F405 с частотой 168 МГц.
Как работает модуль питания DroneCAN
Модуль подключается между батареей и ESC дрона. Встроенные датчики измеряют напряжение и ток. Шунт считывает силу тока до 200 А. Данные обрабатываются процессором STM32F405. Информация передаётся на полётный контроллер по шине DroneCAN. Вы получаете точные параметры энергопотребления.
Технические характеристики и функционал
Модель PM08-CAN построена на процессоре STM32F405RG. Тактовая частота 168 МГц, Flash 1024 КБ, RAM 196 КБ. Входное напряжение 7–60.9 В (2S–14S LiPo). Непрерывный ток 200 ампер. Пиковый ток 400 А при 25°C в течение 1 секунды. Максимальное измеряемое значение тока 376 А. Точность измерения напряжения ±0.1 В. Точность измерения тока ±5%. Точность измерения температуры ±1°C.
Каждый из трёх портов питания выдаёт 5.3 В при токе до 3 А. Протокол связи DroneCAN для интеграции с Pixhawk. Рабочая температура от -25 до +105°C. Обновление прошивки поддерживается. Калибровка доступна через ПО. Размеры 45x41x26 мм (без кабеля). Вес 185 граммов (включая кабель).
Модуль идеально подходит для тяжёлых дронов и октокоптеров. Обеспечивает точный контроль энергопотребления. Высокая надёжность важна для сельхоздронов. Протокол DroneCAN устойчив к помехам.
- Процессор_STM32F405RG 168MHz 1024KB Flash 196KB RAM
- Входное напряжение: 7~60.9V (2S~14S)
- Непрерывный ток: 200A
- Пиковый ток: 400A @ 25_ 1 сек; 1000A @ 25_ < 1 сек
- Max current sensing: 376A
- Точность напряжения: ±0,1 В
- Точность тока: ±5%
- Точность температуры: ±1_
- Выход порта питания: 5.3V/3A каждый порт
- Протокол: DroneCAN
- Рабочая температура: -25_ ~ 105_
- Обновление прошивки: поддерживается
- Калибровка: поддерживается
- Размер: 45 мм x 41 мм x 26 мм (не включая кабель)
- Вес: 185 г (включая кабель)
-
Вес0,185 кг
-
Габариты4,5 x 4,1 x 2,6 см
-
Диапазон рабочих температур-25 … 105 °C
-
МикроконтроллерSTM32F405RG
-
Напряжение7 — 60 В
