Плата LILYGO T-Beam SUPREME ESP32-S3 SX1262
Купите плату LILYGO T-Beam Supreme для сверхдальней LoRa-связи и точного GPS-позиционирования вашего дрона
Плата LILYGO T-Beam Supreme — это высокопроизводительная IoT-платформа, созданная для разработчиков и инженеров. Модель построена на мощном микроконтроллере ESP32-S3 с частотой 240 МГц. Встроенный LoRa-трансивер SX1262 обеспечивает передачу данных на километры. Приёмник GNSS L76K одновременно работает с GPS, ГЛОНАСС и BeiDou. Это идеальное решение для наземных станций телеметрии и автономных трекеров.
5 главных преимуществ
- Двухъядерный процессор ESP32-S3 с частотой 240 МГц для быстрой обработки данных.
- Дальнобойный LoRa-модуль SX1262 для связи на расстоянии до нескольких километров.
- Точный GNSS-приёмник L76K с поддержкой GPS, ГЛОНАСС и BeiDou.
- Встроенный шестиосевой IMU QMI8658 для отслеживания ориентации и движения.
- Совместимость с Arduino, PlatformIO и MicroPython для гибкой разработки.
Как работает плата LILYGO T-Beam Supreme
Микроконтроллер ESP32-S3 обрабатывает данные с датчиков и управляет логикой устройства. LoRa-модуль SX1262 передаёт телеметрию и команды на большие расстояния без сотовой связи. Приёмник GNSS L76K определяет координаты с высокой точностью, используя все основные спутниковые системы. Встроенный IMU QMI8658 отслеживает движение и наклон, помогая стабилизировать платформу. Плата может работать автономно от аккумулятора 18650, что делает её идеальной для полевых условий.
Технические характеристики
Модель T-Beam Supreme оснащена микроконтроллером ESP32-S3FN8 с двумя ядрами LX7. Объём Flash-памяти составляет 8 МБ, а PSRAM — также 8 МБ. Встроенный LoRa-трансивер SX1262 поддерживает частоты 433, 868 и 915 МГц. Приёмник GNSS доступен в двух вариантах: точный MAX-M10S или экономичный L76K.

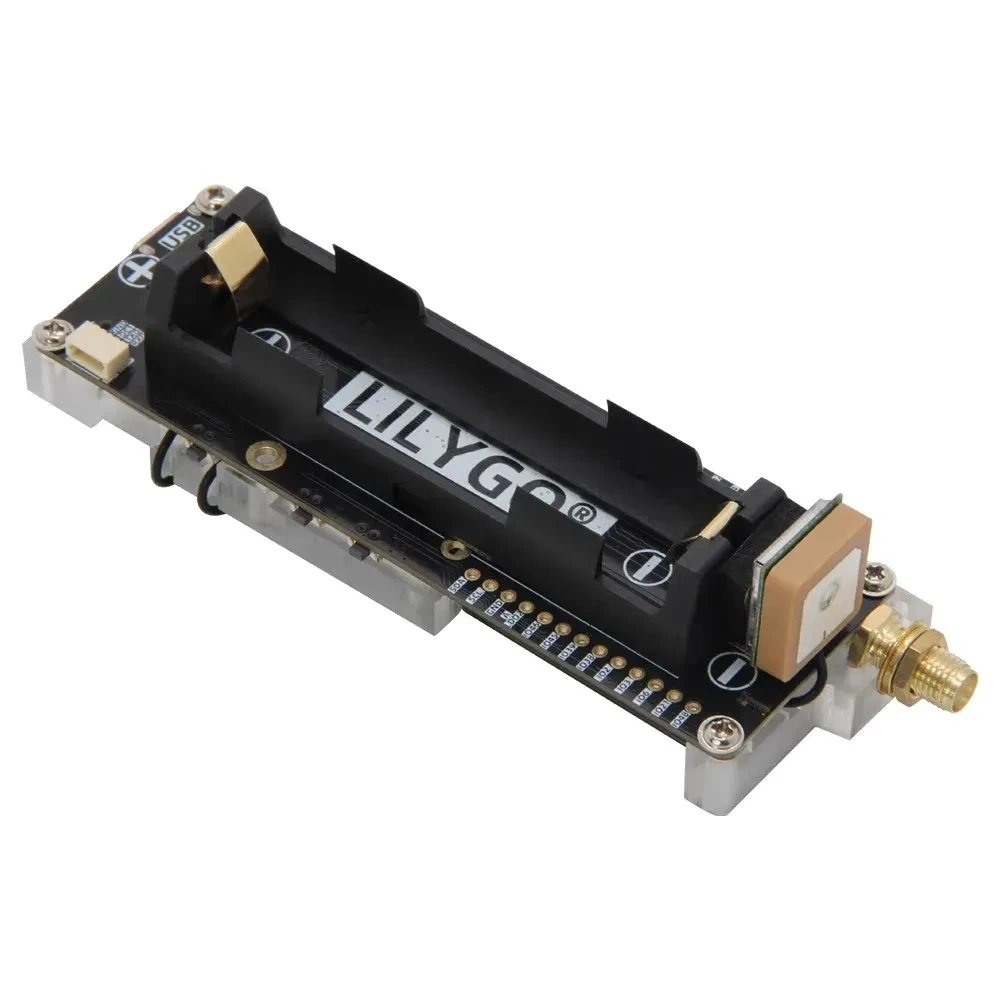

На плате установлены 1.3-дюймовый OLED-дисплей SH1106, шестиосевой IMU QMI8658, датчик давления BME280 и магнитометр QMC6310. Питание осуществляется от аккумулятора 18650 через держатель на обратной стороне. Интерфейсы включают USB-C, QWIIC и слот для microSD-карты.
Особенности модельного ряда
Плата доступна в вариантах с разными частотами LoRa: 433, 868 и 915 МГц. Вы можете выбрать GNSS-модуль: точный MAX-M10S или экономичный L76K. Модель поставляется с предустановленной прошивкой SoftRF или Meshtastic. В комплекте есть всё необходимое для быстрого старта разработки. Плата поддерживает установку Meshtastic для создания защищённых Mesh-сетей без интернета. Это делает её идеальной для полевых экспедиций и систем мониторинга.
- MCU: ESP32-S3FN8
- Flash: 8МБ
- PSRAM: 8МБ
- Беспроводная связь: WIFI 2.4ГГц и Bluetooth5 (LE)
- Среда разработки: Arduino, PlatformlO-IDE, Micropython
- Доступные кнопки: Boot (IO00), Reset, Power
- IMU: IMU8658
- LoRa: SX1262 915МГц
- GNNS: L76K (GPS, GLONASS, BD)
-
Диапазон рабочих частот915 МГц
-
Оперативная память8 Мб
-
ПроцессорESP32-S3FN8
