ВЧ-модуль BETAFPV ELRS Nano TX (915/868 МГц)
Доступные Версии
ВЧ модули различаются по размеру крепления: Micro / Nano. Ниже в описании указана совместимость с пультами управления.
Вторым отличием является частота, на которой работает модуль.
- ELRS 868 МГц — модуль по умолчанию поставляется с частотой 868 МГц, но её можно перепрошить на 915 МГц.
- ELRS 915 МГц — модуль по умолчанию поставляется с частотой 915 МГц, но её можно перепрошить на 868 МГц.
Описание
Модуль BETAFPV Nano RF TX основан на проекте ExpressLRS, системе связи дальнего действия с открытым исходным кодом. ExpressLRS нацелен на достижение максимально возможной производительности канала как по скорости, так и по задержке и диапазону. Это делает ExpressLRS одним из самых быстрых доступных линков, при этом производительность на больших расстояниях сохраняется.
Спецификация
- Частота обновления пакетов: 25 / 50 / 100 / 200 Гц
- Выходная мощность передатчика: 100 / 250 / 500 мВт
- Полосы частот: 868 МГц / 915 МГц
- Входное напряжение: 5 - 12 В
- USB-порт: Type-C
Диаграмма
Модуль BETAFPV Nano совместим с радиоаппаратурой, которая имеет отсек для Nano модуля (также называют Lite модулем), например, Frsky Taranis X-Lite, Frsky Taranis X9D Lite, TBS Tango 2. ExpressLRS использует последовательный протокол Crossfire (также известный как протокол CRSF) для связи между пультом и модулем передатчика. Поэтому убедитесь, что ваш пульт управления поддерживает последовательный протокол CRSF.
Прошивка
Стоковая прошивка модуля передатчика — ELRS V1.0.0-RC5.
Модуль передатчика и приёмник должны иметь одну и ту же версию ELRS, иначе их не получится забиндить.
Модуль передатчика не поддерживает обновление по Wi-Fi. Используйте конфигуратор ExpressLRS для обновления прошивки.
Популярные модели пультов, к которым подойдёт внешний модуль
- Frsky Taranis X-Lite / X-Lite S / X-Lite Pro
- BETAFPV LiteRadio SE 3
- Radiomaster Zorro
- TBS Tango 2
Комплектация

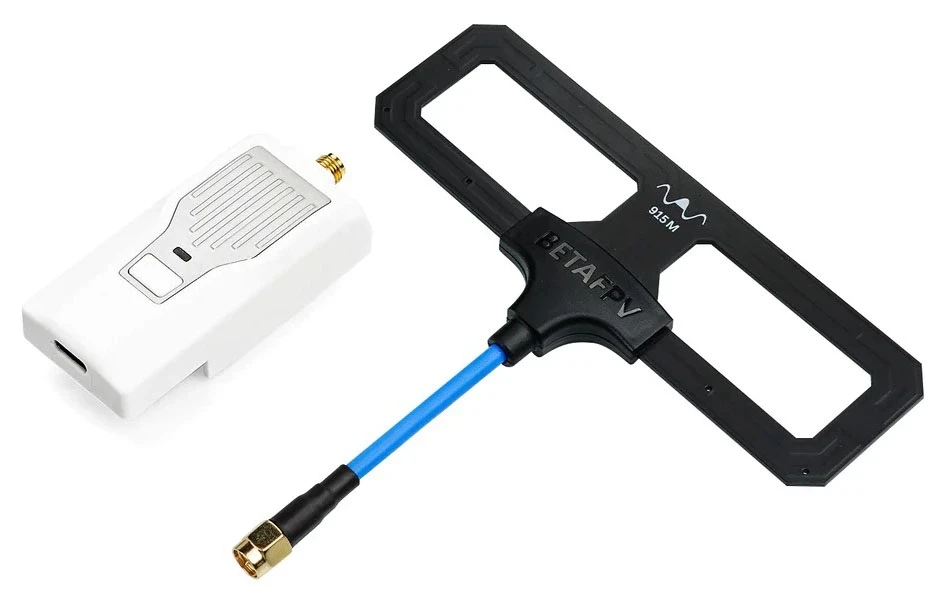

- 1 x Модуль BETAFPV ELRS Nano TX
- 1 x Антенна BETAFPV Moxon*
- 1 x Руководство пользователя
*Антенна Moxon поставляется в чёрном или белом цвете случайным образом.
Оригинальное название: BETAFPV ELRS Nano TX Module
Производитель оставляет за собой право менять технические характеристики, комплектацию и внешний вид продукции без уведомления дилеров. Важные для вас детали рекомендуем обсудить с менеджером при согласовании заказа.
-
ВерсияELRS 915 МГц
-
ПротоколыELRS 868/915 МГц
-
ТипNano
-
Тип модуляNano
