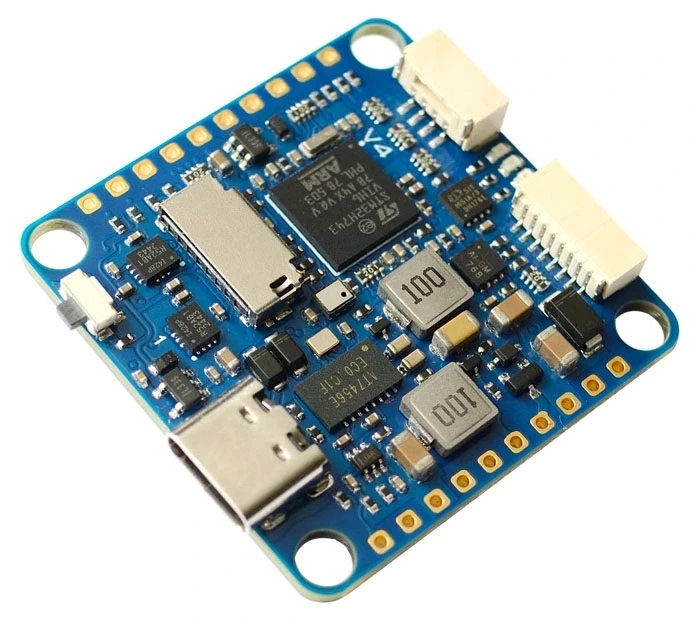

Полётный контроллер MATEKSYS H743-SLIM V4
Полётный контроллер MATEKSYS H743-SLIM V4 — это высокопроизводительное решение для сложных FPV-сборок, крыльев и автономных аппаратов. Устройство построено на базе мощного процессора STM32H743VIH6 (480 МГц) и оснащено двумя надёжными гироскопами ICM42688P.
Контроллер отличается огромным количеством портов подключения (7 UART-портов, 13 PWM-выходов, шина CAN и 2 порта I2C), поддерживает работу со слотом MicroSD для записи чёрного ящика и совместим с ведущими прошивками: ArduPilot, BetaFlight и INAV.
В четвёртой версии производитель увеличил рабочий ток для BEC 5 В (с 2 А до 2,5 А) и для выхода питания видеопередатчика и камер VBAT (до 2 А). Добавлена TVS-защита от скачков напряжения на входе, а также усилена защита портов ввода-вывода. Кроме того, старый барометр заменён на современный датчик DPS368 с классом защиты IPX8, который не боится влажности, конденсата и пыли.
Спецификация
- Процессор (MCU): STM32H743VIH6 (480 МГц, 1 МБ RAM, 2 МБ Flash)
- Гироскоп: два ICM42688P
- Барометр: DPS368 (с защитой IPX8 от воды и пыли)
- OSD: AT7456E (также поддерживается DJI FPV OSD на любом свободном UART)
- Черный ящик: слот для MicroSD-карт
- Входное напряжение: 6–36 В (2–8S LiPo) со встроенной TVS-защитой
- BEC 5 В: 2,5 А постоянно (до 3 А в пике)
- Питание VTX / камеры: отфильтрованный выход до 2 А (переключаемый)
- Интерфейсы:
- 7 x UART со встроенной инверсией
- 13 x PWM
- 2 x I2C
- 1 x CAN
- 6 x ADC
- USB-порт: Type-C
- Поддерживаемые прошивки:
- ArduPilot (таргет MATEKH743)
- BetaFlight (таргет MATEKH743)
- INAV (таргет MATEKH743)
- Дополнительно: поддержка подключения двух камер (с переключателем)
- Монтажные отверстия: 30,5 x 30,5 мм (отверстия 4 мм с демпферами под 3 мм)
- Размеры: 36 x 36 x 5 мм
- Вес: 7 г
Комплектация
- 1 x Полётный контроллер MATEKSYS H743-SLIM V4
- 6 x Силиконовые демпферы (переходники с M4 на M3)
- 1 x Кабель JST-SH1.0 8-контактный (длина 5 см)
- 2 x Разъём JST-SH1.0 8-контактный
- 1 x Кабель JST-GH-4P на JST-GH-4P для шины CAN (длина 20 см)
Оригинальное название: MATEKSYS Flight Controller H743-SLIM V4
Производитель оставляет за собой право менять технические характеристики, комплектацию и внешний вид продукции без уведомления дилеров. Важные для вас детали рекомендуем обсудить с менеджером при согласовании заказа.
-
