Лабораторная установка "Определение емкости конденсатора по осциллограмме его разряда через резистор" Наураша
Описание

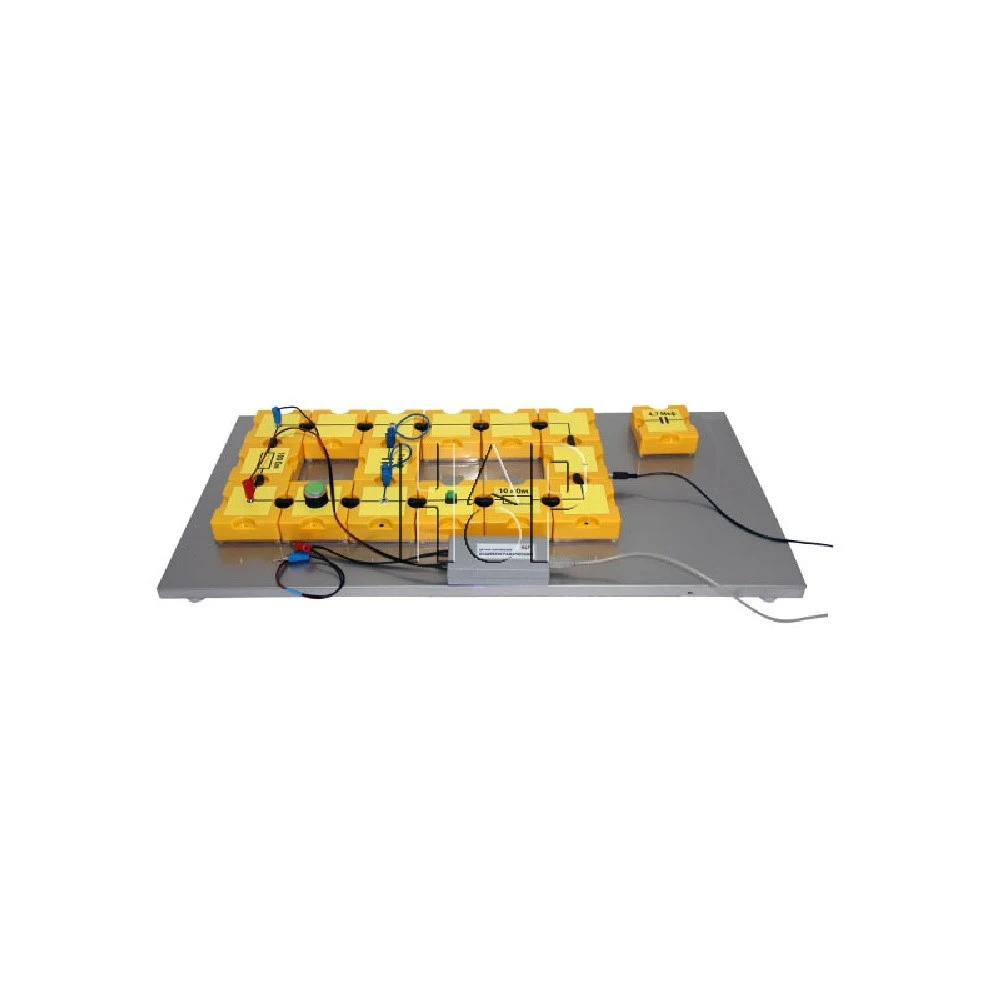

Установка, включающая цепь разряда конденсатора через резистор и цепь его зарядки, собрана на металлической платформе с магнитным закреплением элементов и использованием жестких соединителей для объединения элементов в электрическую цепь. Обозначения элементов нанесены на их лицевой (верхней) поверхности. Кнопочный выключатель обеспечивает отключение конденсатора от источника питания на время разряда через резистор.
Измерение напряжений на элементах электрической цепи осуществляется с помощью цифрового осциллографического датчика напряжения. Компьютерный сценарий получения и обработки данных обеспечивает вычисление тока в цепи и интегрировании тока разряда по времени. Емкость конденсатора вычисляется на основе формулы:
C = _q / _U = t1_t2 I * dt / U1 – U2
Для вычисления заряда программа определяет площадь под кривой тока в интервале времени, выбираемом с помощью маркеров, при этом значения напряжения на границах интервала считываются с экрана и вводятся в таблицу.
Назначение:
- Изучение процесса разряда конденсатора;
- измерение постоянной времени цепи разряда конденсатора и емкости конденсатора.
-
Габариты370х780х80 мм
-
Страна производительРоссия
