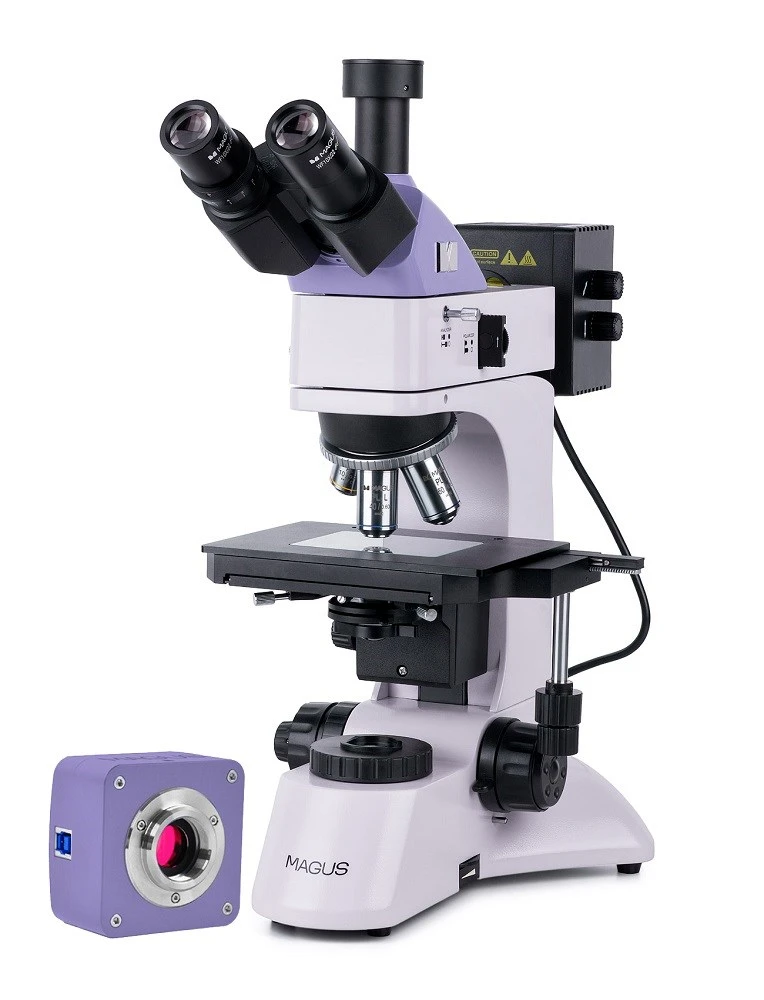

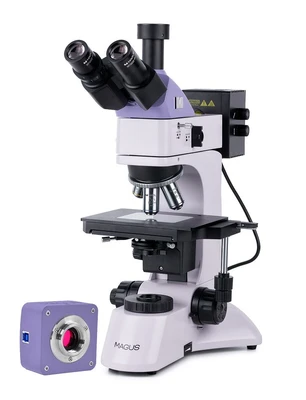

Цифровой металлографический микроскоп MAGUS Metal D600

Описание

Микроскоп MAGUS Metal D600 предназначен для исследования микроструктуры металлов, сплавов, полупроводниковых материалов, лакокрасочных покрытий и других непрозрачных объектов на плоскопараллельных полированных шлифах. Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации.

Встроенный осветитель проходящего света служит для исследования полупрозрачных пленок и объектов на фильтрах: проб воздуха, воды, нефти и др.

Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Цифровая камера

Цифровая камера MAGUS CBF30 разработана для работы по методу светлого поля.

Камера оснащена сенсором 6.3 мегапикселя и формирует реалистичное изображение в разрешении 3072 x 2048 пикселей. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.

Видеозапись ведется с частотой 59 кадров в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. При необходимости разрешение можно уменьшить до 1536 x 1024 пикселей.

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Визуальная насадка

Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100 % света или на цифровую камеру, или на окулярные тубусы.

Диоптрийная подвижка на левом окулярном тубусе.

Револьверное устройство

Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.

Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.

Объективы

Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом поле.

Фокусировка

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки, с левой - кольцо регулировки жесткости хода грубой фокусировки.

Предметный столик

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Максимальная высота наблюдаемого объекта составляет 20 мм. Стеклянная вставка в столик применяется для работы с полупрозрачными образцами.

Источники света

В осветителях отраженного и проходящего света стоят 30-ваттные галогенные лампы. Галогенные лампы излучают свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете.

Осветительная система отраженного света

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0° - 360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров.

Осветительная система проходящего света

Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор Аббе с числовой апертурой 1.25 обеспечивают освещение по Кёлеру. Конденсор имеет откидную линзу для работы с объективами малого увеличения.

Аксессуары

Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Особенности:

• Применяется для изучения непрозрачных и полупрозрачных объектов высотой не более 20 мм
• Опорная и исследуемая поверхности объекта должны быть параллельными
• Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
• Мощные 30-ваттные галогенные осветители проходящего и отраженного света для яркого естественного освещения
• Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
• Конденсор Аббе с откидной линзой
• Устройство простой поляризации для работы в отраженном свете
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Большой выбор дополнительных окуляров и объективов
• Для работы в светлом поле на объективах 4х, 10х, 20х и 40х
• Разрешение 6,3 Мпикс: при работе с объективами малого увеличения камера позволит различить больше мелких деталей
• 59 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Комплектация:

• Цифровая камера MAGUS CBF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Прозрачная вставка в столик
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
