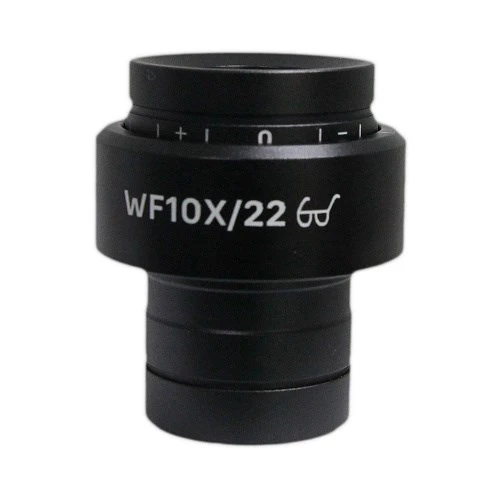

Окуляр MAGUS SE10S 10х/22 мм со шкалой (D 30 мм)
Описание
Окуляр MAGUS SE10S служит для оценки размеров объекта или его структур под микроскопом. Для этого на полевую линзу окуляра нанесена шкала с шагом в 0,1 мм. Проводить измерения можно в миллиметрах или микронах. Окуляр SE10S обладает увеличением 10 крат и устанавливается на микроскоп с тубусом 30 мм.
Как провести измерения
Оптическую систему микроскопа составляют не только окуляры, но и объективы, и увеличение последних влияет на то, как оценивать истинное расстояние между двумя делениями шкалы при изучении и измерении препарата. Чтобы определить это расстояние, нужно провести расчеты для каждого объектива. Прежде всего откалибруем шкалу окуляра. Поместите калибровочный слайд на предметный столик, сфокусируйтесь на нем и вращайте окуляр до тех пор, пока шкалы не станут параллельны друг другу.
Теперь воспользуемся формулой:
- Е=ТL/A, где
- E – цена деления шкалы окуляра;
- Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
- L – число делений объект-микрометра;
- А – число делений шкалы окуляра.
В результате вы получите цену деления шкалы окуляра для взаимодействия с определенным объективом. Такой расчет нужно провести для каждого объектива, а результат – записать.
Теперь, чтобы оценить размер объекта, посчитайте, сколько делений шкалы окуляра приходится на измеряемую поверхность. Затем это число умножьте на показатель, который вы вывели для того окуляра, с которым работаете. Полученное число и будет отражать величину объекта.
Совместимость:
- Микроскоп стереоскопический MAGUS Stereo 9T
-
Материал корпусамедь
