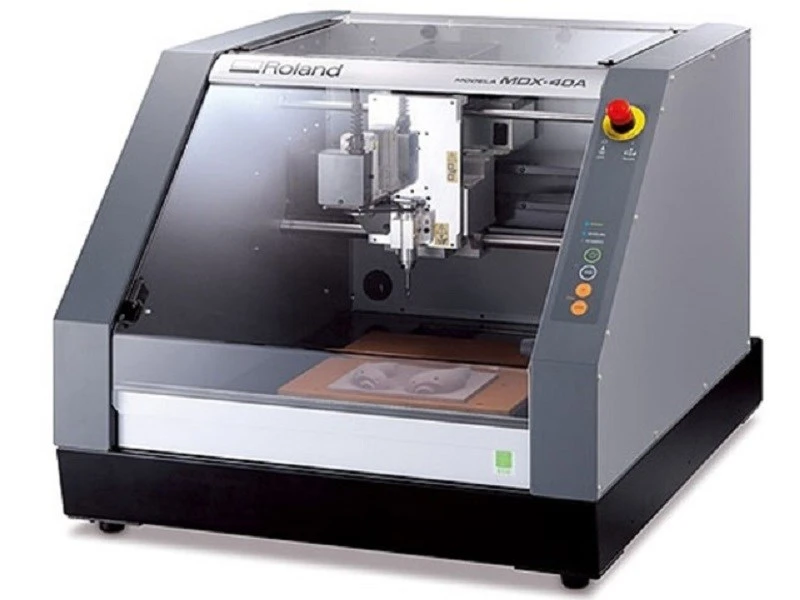

Фрезерный станок с ЧПУ ROLAND MDX-40A
Описание
MODELA MDX-40A от компании Roland - это самая универсальная модель в линейке фрезерных станков. Благодаря возможности установки поворотной оси и сканирующей головки, эта модель существенно расширяет спектр задач, по сравнению с другими фрезерными станками.
Особенности:
- Универсальность
- Рабочее поле 305х305х105мм
- Автоматическое определение нуля по оси Z
- Поворотная ось (опция)
- Сканирующий узел (опция)
- Закрытая зона обработки
- Программное обеспечение в комплекте
- Подключение по USB порту
Дополнительные опции
На MDX-40A опционально устанавливается ось вращения, что позволяет обрабатывать заготовки диаметром до 120мм и длиной до 270мм. Заготовка закрепляется самоцентровочными тисками с одной стороны, и при необходимости, фиксируется задним центром с другой.
Сама установка занимает несколько минут. Чтобы исключить погрешность при установки оси, ее надо откалибровать. Делается это в автоматическом режиме при помощи калибровочного штифта и специального щупа. После калибровки нули по осям Y и Z будут установлены в автоматическом режимы, так что вам останется задать только ноль по оси X.
Также на MDX-40A возможно установить сканирующий узел ZSC-1. Для установки сканирующего узла необходимо открутить два винта и снять шпиндель и на его место этими же винтами зафиксировать узел. Ваш фрезерный станок превращается в полноценный 3D сканер.
Сканирование осуществляется контактным щупом, который с заданным шагом "обстукивает" вашу модель. На выходе у вас оцифрованная модель в формате STL. Этот STL файл вы можете использовать как готовую модель для фрезерования, так и основу для создания другой модели.
Возможности MDX-40A
MDX-40A оснащен шпинделем 50Вт и имеет обороты в диапазоне от 4500 до 15000 об/мин. Это позволяет обрабатывать большое разнообразие материалов: дерево, модельный воск, пластик, акрил и тд. Благодаря своей универсальности MDX-40A применяют в прототипировании, деревообработки, ювелирном производстве, изготовлении печатных плат и клише для тиснения, и многое другом.
Также MDX-40A имеет широкое распространение в области образования. Ведь все процессы наладки, установки заготовки и инструмента, написания управляющей программы полностью совпадают с аналогичными процессами для профессиональных обрабатывающих центров. Немаловажным в обучении молодых специалистов является безопасность, которая обеспечивается полностью закрытой зоной станка. При открытии крышки станка во время фрезерования срабатывает автоматическая остановка и все перемещения и вращения шпинделя полностью прекращаются.
Программное обеспечение
В комплекте со станком поставляется программа Modela Player4. С помощью этой программы вы можете осуществлять 3-х и 4-х координатную обработку. В программе уже предустановлены библиотеки материалов и инструмента, так чтобы даже начинающий оператор смог запустить обработку. Для проверки правильности задания параметров, в программе предусмотрен модуль визуализации, который покажет движении инструмента и что получится после обработки.
Для более простых работ, таких как гравировка, обрезка, выборка, в комплекте есть программа Dr.Engrave. Программа позволяет осуществлять выборку как внутри вектора, так и гравировку по вектору. Также программа поддерживает однопроходные шрифты, которые необходимы при гравировки шрифтов по ГОСТу. Если вы привыкли работать с другими векторными редакторами, такими как, CorelDraw, AutoCAD, то отправку задания на станок можно делать непосредственно из них, через драйвер станка.
MDX-40A имеет открытую архитектуру, поэтому он может работать с любыми сторонними CAM программами. Большинство распространенных САМ программ уже имеет постпроцессор для MDX-40A, поэтому управлять станком не будет проблемой.
-
Вес66 кг
-
КомплектацияСетевой шнур, USB-кабель, цанга (ZC-23-6), Z0 сенсор, шестигранная отвертка, гаечные ключи, Roland Software Package CD-ROM, SRP Player CD-ROM, руководство пользователя.
-
Энергопотреблениепеременный ток: от 100 до 240 В ±10%, 50/60 Гц, 2,1 А
