Тренажер компьютерный для обучения и подготовки персонала по эксплуатации скважин, оборудованных установками электроцентробежных насосов (ТЭС-К УЭЦН) Zarnitza
Описание
Программное обеспечение тренажера позволяет проводить расчет и визуализацию процессов в режиме реального времени, протекающих в продуктивном пласте, скважине, УЭЦН и механизированном подъемнике, изменять условия их работы в диалоговом режиме. При этом имитируются реальные ситуации работы насосной установки, необходимые для отработки соответствующей реакции оператора на происходящие события.
Комплектное программное обеспечение "АРМАРИС" для ТЭС-К УЭЦН разработано совместно со специалистами кафедр прикладной математики, и подземной аэрогидромеханики Казанского (Приволжского) федерального университета ().
Продуктивный пласт, скважина, УЭЦН образуют взаимосвязанную систему, в состав которой входят:
- Модель двухфазной фильтрации в неоднородном по толщине и простиранию круговом пласте.
- Модель движения трехфазной смеси в насосно-компрессорных трубах и в затрубно-кольцевом пространстве скважины.
- Модель движения трехфазной смеси в электроцентробежном насосе.
- Модель работы погружного электродвигателя (ПЭД).

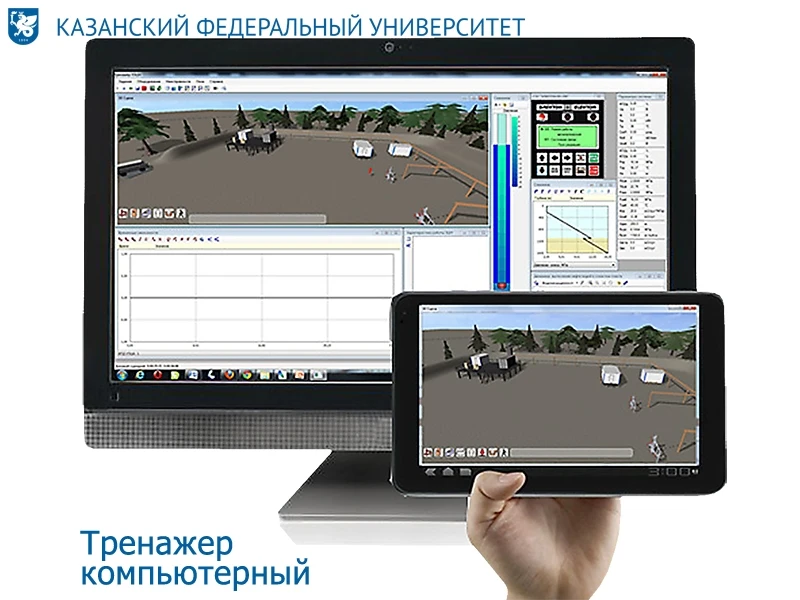

Визуализация куста нефтяного месторождения представлена в виде 3D-модели.
Управление процессами в системе "пласт-скважина-ЭЦН-наземное промысловое оборудование (НПО)" проводится с помощью виртуальных 2D и 3D-моделей промыслового оборудования:
- Станции управления типа "ЭЛЕКТОН".
- Установки АГЗУ.
- Уровнемера "СУДОС-мини 2".
- Устьевой арматуры.
Тренажер позволяет осуществлять тренинг обслуживающего персонала по выполнению следующих действий:
- Проверка исправности манометров.
- Замер трубного, затрубного и линейного давления.
- Замер статического и динамического уровня.
- Контроль работы УЭЦН, управление частотным преобразователем.
- Настройка защит УЭЦН.
- Опрессовка колонны НКТ на подачу ЭЦН.
- Запуск скважины после ремонта в нормальных и осложненных условиях.
- Вывод скважины на режим в нормальных и осложненных условиях.
- Замер дебита скважины на АГЗУ, контроль неисправности узлов АГЗУ
Для реализации функций портативного или полномасштабного тренажера имеется возможность подключать к ТЭС-К макеты портативных или полномасштабных наземных устройств и оборудования.
Тренажер компьютерный:
- АРМ "Администратор/Преподаватель"
- АРМ "Пользователь/Студент"
- Наземное и подземное оборудование - виртуальное
- Интерактивная 3D-сцена нефтяного куста для Windows, Android, IOS
Вводный курс:
- Описание пласта.
- Подземное оборудование.
- Устьевое оборудование.
- Ознакомление пользователя с принципами работы системы "Пласт-скважина-УЭЦН".
Учебный курс:
Часть 1: Работа с устройствами, отбор пробы жидкости, вывод скважины на режим после ремонта и др.
Часть 2:Знакомство с исходными данными. На примере базовых данных показаны возможности моделирования процессов в системе "пласт-скважина-УЭЦН".
Интерактивный справочник "УЭЦН-Эксперт":
- Автономная программа просмотра, ввода и обработки характеристик погружных лопастных насосных установок с электроприводом.
- Справочник ЭЦН, ПЭД для ТЭС-К УЭЦН.
Режим моделирования:
- Расчет и визуализация в реальном и ускоренном времени взаимосвязанных термо- и гидродинамических процессов, происходящих в продуктивном пласте, скважине, УЭЦН, затрубном пространстве.
Учебный класс:
- Сетевая версия.
- АРМ "Администратор/Преподаватель".
- 5 АРМ "Пользователь/Студент".
-
КомплектацияКомпьютер с предустановленным ПО "АРМАРИС" – АРМ "Администратор/Преподаватель" (1 лицензия). Программное обеспечение для установки сетевой версии на компьютеры заказчика - 5 АРМ "Пользователь/Студент" (5 лицензий). Обязательна стажировка преподавателя/адм
-
Страна производительРоссия
