Электромеханический стенд "Шатунно-поршневая группа дизеля тепловоза ТЭМ2 с привязкой к индикаторной диаграмме шатунно-поршневой группы" Zarnitza
Описание

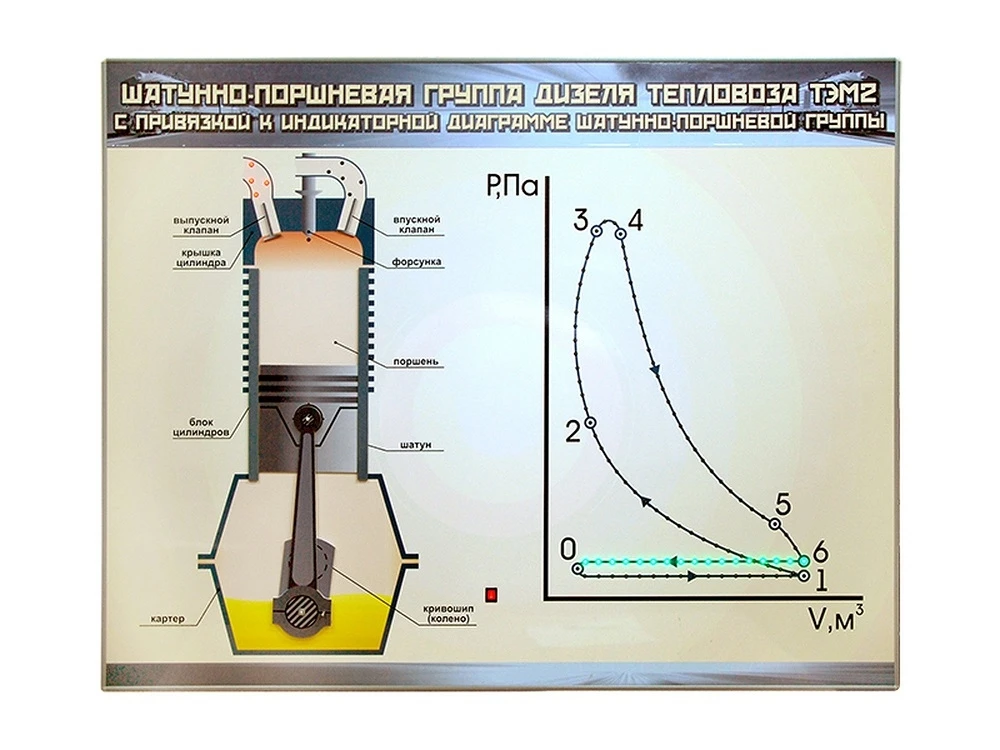

Стенд “Шатунно-поршневая группа дизеля тепловоза с привязкой к индикаторной диаграмме” представляет собой электромеханический светодинамический стенд.
В зависимости от режима работы и перемещения поршня, на стенде открываются и закрываются клапаны, а также подсвечиваются светодиодами индикаторная диаграмма.
Рабочий процесс дизеля представлен следующим образом. При первом ходе поршня из верхней мертвой точки (ВМТ) в нижнюю мертвую точку (НМТ) открывается впускной клапан и происходит процесс наполнения цилиндра сжатым воздухом. На диаграмме этот процесс показан линией 0–1.
Обратный ход поршня из НМТ в ВМТ на диаграмме соответствует процессу 1–3–ВМТ, где 1–3 – сжатие воздуха в цилиндре; 3 – момент начала впрыска топлива форсункой (конец впрыска в точке 4); Третий ход поршня (ВМТ _ НМТ) соответствует процессам диаграммы ВМТ–3–4–5
Четвертым ходом поршень вытесняет из цилиндра газы (процесс 5 – 6–0), оставшиеся после выхлопа. На этом один рабочий цикл в цилиндре дизеля заканчивается. Вал совершает два оборота.
-
КомплектацияСтенд Кабель питания Паспорт изделия Руководство по эксплуатации Крепежные элементы
-
Страна производительРоссия
