Комплект учебно-лабораторного оборудования "Поиск неисправностей электромонтажа" Zarnitza
Описание

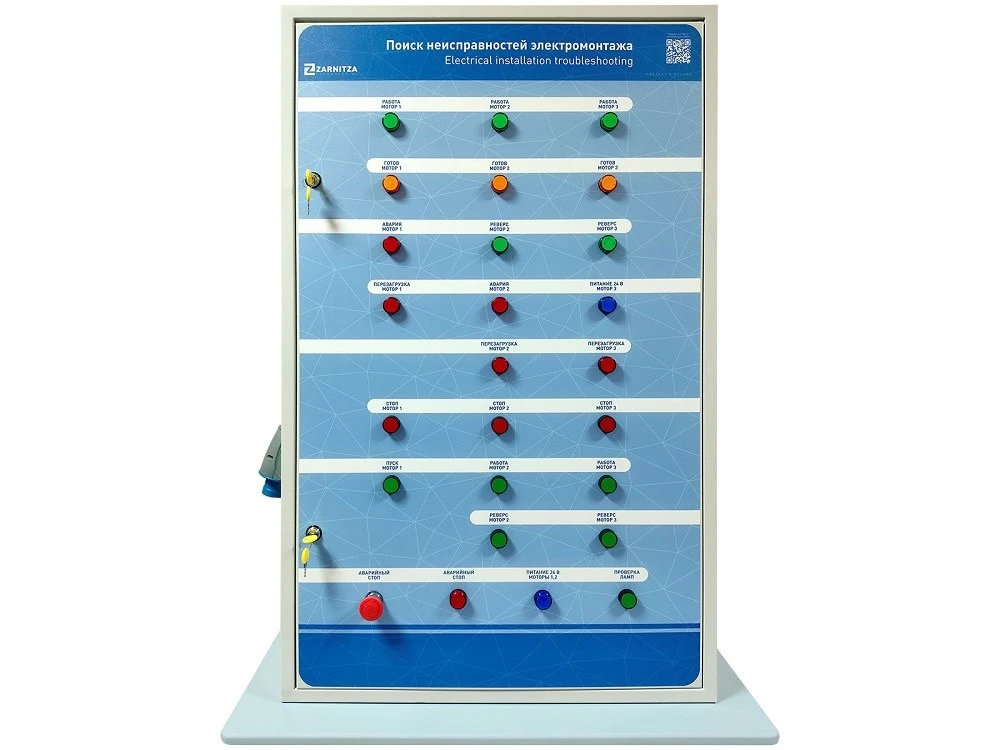

Лабораторный стенд “Поиск неисправностей электромонтажа” представляет собой смонтированный электротехнический шкаф настольного исполнения, предназначенный для управления асинхронными электродвигателями на базе релейно-контакторной логики и поиска неисправностей. В шкафу реализованы цепи управления тремя асинхронными электродвигателями.
Стенд позволяет получить навыки поиска неисправностей. Стенд позволяет создавать имитацию неисправностей следующих типов:
- короткое замыкание;
- разрыв цепи;
- неправильная фазировка;
- неправильное соединение;
- низкое сопротивление изоляции;
- неправильный цвет проводника;
- неправильное чередование фаз;
- визуальная неисправность.
Стенд позволяет выполнять лабораторные и практические работы, а также на нем можно проводить демонстрационные и квалификационные экзамены.
Стенд позволяет получить навыки поиска неисправностей в релейно-контакторных схемах управления двигателями, освоить типовые схемы включения асинхронного двигателя, а также произвести анализ систем управления двигателем на базе релейно-контактной логики. Поиск неисправностей осуществляется на стенде только под безопасным низким напряжением 24 В АC либо при его отсутствии.
Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Комплектация:
- 1. Шкаф управления с установленным оборудованием.
- 2. Маркер кабельный (комплект цифр “0–9”).
- 3. Паспорт – руководство по эксплуатации
Учебно-методическое пособие по проведению лабораторных работ:
- 1. Изучение и поиск неисправности “перепутаны провода”.
- 2. Изучение и поиск неисправности “короткое замыкание”.
- 3. Изучение и поиск неисправности “обрыв провода”.
