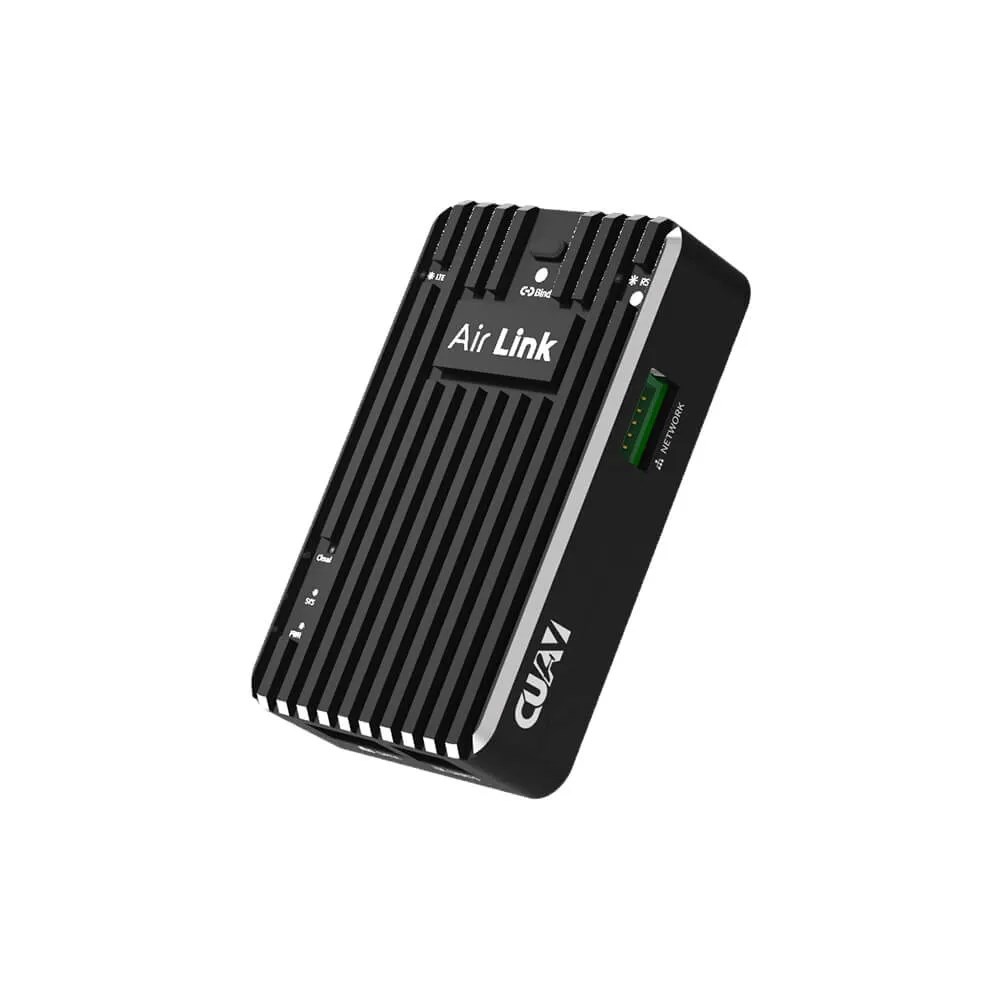

Модуль телеметрии CUAV Air Link
Закажите профессиональный модуль телеметрии CUAV Air Link 4G для управления дронами без ограничения расстояния!
Обеспечьте надёжный контроль над беспилотником в любой точке с покрытием сети. Модуль телеметрии CUAV Air Link 4G передаёт данные через мобильные сети LTE, HSPA+ и GSM. Устройство поддерживает два стандартных протокола MAVLink 1 и MAVLink 2. Вы сможете управлять дроном с наземных станций Mission Planner, QGroundControl или CUAV GS. Выбирайте профессиональное решение для коммерческих и промышленных БПЛА.
-
Безлимитная дальность связи: Работает везде, где есть покрытие 4G, 3G и 2G сети без ограничения расстояния .
-
Сверхнизкая задержка 20–40 мс: Обеспечивает плавную и оперативную передачу телеметрии и команд управления .
-
Защищённая передача данных: Использует шифрование AES_128_GCM и CHACHA20_POLY1305 для предотвращения перехвата и подмены данных .
-
Высокая скорость обмена данными: Скорость загрузки достигает 150 Мбит/с, а отдачи — до 50 Мбит/с в сетях LTE FDD .
-
Широкая совместимость с прошивками: Поддерживает PX4 и ArduPilot, работая с полётными контроллерами серии CUAV V5 и Pixhawk .
Принцип работы и ключевые возможности
CUAV Air Link 4G работает как мост между дроном и наземной станцией через облачный сервер CUAV. На дроне устанавливается модуль с SIM-картой, который подключается к полётному контроллеру через UART-порт. Наземная станция (ноутбук или планшет) также имеет доступ в интернет. Данные телеметрии (координаты, высота, напряжение, качество связи) и команды управления шифруются и передаются через защищённые каналы.
Задержка в 4G сети составляет всего 20–40 миллисекунд, что позволяет пилотировать дрон в реальном времени из любой точки мира. Удалённый доступ к консоли управления упрощает диагностику и обновление прошивок без выезда на место.
Сферы применения и эксплуатация
Модуль CUAV Air Link 4G незаменим для коммерческих операторов дронов в сельском хозяйстве, геодезии, мониторинге ЛЭП и нефтепроводов. Он обеспечивает централизованный контроль роя дронов с одной наземной станции. При работе в зонах с нестабильным сигналом рекомендуется использовать внешние направленные антенны. Для высоконагруженных проектов доступна интеграция с облачной платформой CUAV Cloud и SDK для создания собственных приложений.
Сетевые частоты:
- LTE (FDD): B1, B3, B8
- LTE (TDD): B38, B39, B40, B41
- DC-HSPA+/HSPA+/HSPA/UMTS: B1, B5, B8, B9
- TD-SCDMA: B34, B39
- EDGE/GPRS/GSM: 900/1800 МГц
Скорость сети:
- DC-HSPA+: Загрузка: 42 Мбит/с, Отправка: 5.76 Мбит/с
- LTE TDD: Загрузка: 112 Мбит/с, Отправка: 10 Мбит/с
- LTE FDD: Загрузка: 150 Мбит/с, Отправка: 50 Мбит/с
- Автопилот: CUAV Autopilot, Pixhawk и др.
- Протокол данных: Mavlink1, Mavlink2
- Задержка связи: 20-40 мс
- Тип автопилота: V5+, V5 Nano, Pixhawk, Pixhawk и др.
- ПО автопилота: PX4/Ardupilot
- Интерфейс антенны: MMCX (внутреннее отверстие)
Рабочая среда
- Входное напряжение: 12 — 55 В
- Температура: -10 — +60°C
Габариты и вес
- Размеры: 54.5 мм x 33.5 мм x 13.5 мм
- Вес: 42 г.
-
Вес0,042 кг
-
Габариты5,4 x 3,35 x 1,35 см
-
Диапазон рабочих температур-10 … 60°C
-
Напряжение5,5 В
