Передатчик CADDX Walksnail Ascent VRX
Закажите цифровой видеоприёмник Walksnail Ascent VRX для чёткого HD-изображения и стабильной связи с вашим FPV-дроном

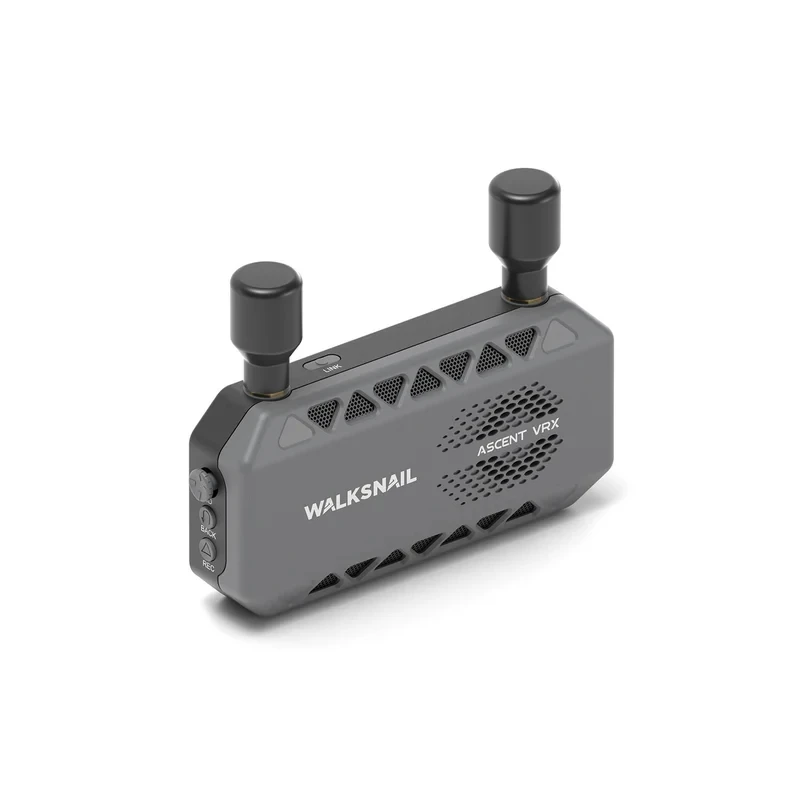

Передатчик CADDX Walksnail Ascent VRX — это компактный и лёгкий модуль, предназначенный для приёма сигнала от цифровой HD-системы Walksnail Ascent. Устройство оснащено HDMI-выходом, что позволяет подключать его к любым FPV-очкам, мониторам и даже телевизорам. Ascent VRX обеспечивает значительно более чистое и стабильное изображение по сравнению с аналоговыми системами, делая его отличным выбором для начинающих пилотов и любителей, которые хотят перейти на цифровое видео без больших затрат.
5 главных преимуществ
- Чёткое HD-видео с разрешением до 1080p при 60 кадрах в секунду.
- Сверхнизкая задержка всего 35 мс для мгновенной реакции на управление.
- Дальность стабильной передачи до 6 километров с двумя антеннами LHCP.
- HDMI-выход для подключения к любым FPV-очкам, мониторам и телевизорам.
- Встроенный слот для карты памяти microSD до 256 ГБ для записи видео в формате MP4 (H.264).
Как работает цифровой видеоприёмник Walksnail Ascent VRX
Приёмник ловит цифровой радиосигнал от видеопередатчика (VTX) системы Ascent в диапазоне 5.725–5.829 ГГц. Он декодирует сигнал и выводит изображение через HDMI-порт в разрешении до 1080p при 60 кадрах в секунду. Две всенаправленные антенны с левой круговой поляризацией (LHCP) и эффективностью излучения более 97% обеспечивают минимальные потери сигнала и надёжный приём на дистанции до 6 км.
Встроенный слот для карты памяти microSD позволяет записывать видео в реальном времени без внешнего DVR. Питание осуществляется через коаксиальный разъём DC 5.5x2.1 мм напряжением 7.4–25.2 В, что позволяет подключать его к батареям 2–6S.
Приёмник поддерживает режим высокой частоты кадров 720p при 120 кадрах в секунду для снижения задержки, что особенно полезно в динамичных полётах. Полноценное OSD-меню с возможностью настройки и поддержка Canvas Mode обеспечивают полную интеграцию OSD Betaflight и INAV.
Технические характеристики и функционал
Модель Ascent VRX имеет габариты 114.5x64x24 мм и вес 118 граммов. Частотный диапазон — 5.725–5.829 ГГц. Мощность передатчика (EIRP): FCC/SRRC <30 дБм, CE <14 дБм. Полоса пропускания: 5/10/20 МГц и авто. Выход HDMI поддерживает разрешения 1080p при 50/60 fps и 720p при 50/60/100/120 fps.
Приёмник оснащён двумя разъёмами RP-SMA для антенн с поляризацией LHCP и усилением 2 dBi. Интерфейсы: HDMI, слот microSD (до 256 ГБ), DC 5.5x2.1 мм, SH1.0x6PIN и USB Type-C. Формат записи видео — MP4 (H.264). Поддерживается до 8 каналов в отладочном режиме.
- Частота связи: 5,730 5,815 ГГц;
- Мощность передачи (EIRP): FCC/SRRC:<20 дБм; CE:<14 дБм;
- Каналы: 3;
- Вес: 6 г (антенна в комплект не входит);
- Монтажное отверстие: 25 мм;
- Соотношение сторон: 16/9;
- Разрешение: 1080P/60 кадров в секунду, 720P/100 кадров в секунду;
- Датчик изображения: 1/2.8 дюйма;
- Рабочая полоса пропускания: 5M/10M/20M/Авто;
- Антенна: 1 (Ipex-1);
- Полная задержка: средняя задержка 35 мс;
- OSD: Режим холста;
- Битрейт: 25 Мбит/с;
- Поддерживаемые системы FC: Betaflight; Inav; Fettec, Kiss; ArduPilot;
- Широкий диапазон входного напряжения: 3В~12,6В;
- Интерфейс ввода/вывода: JST1.0*4 (шнур питания); HSG0.8*5 (USB);
- Камера: 12*14*15 мм и VTX: 30.5*30.5*3.5 мм
-
Вес0,006 кг
-
Габариты3 x 3 x 1,5 см
-
Диапазон рабочих частот5730 — 5815 МГц
-
Количество каналов3
