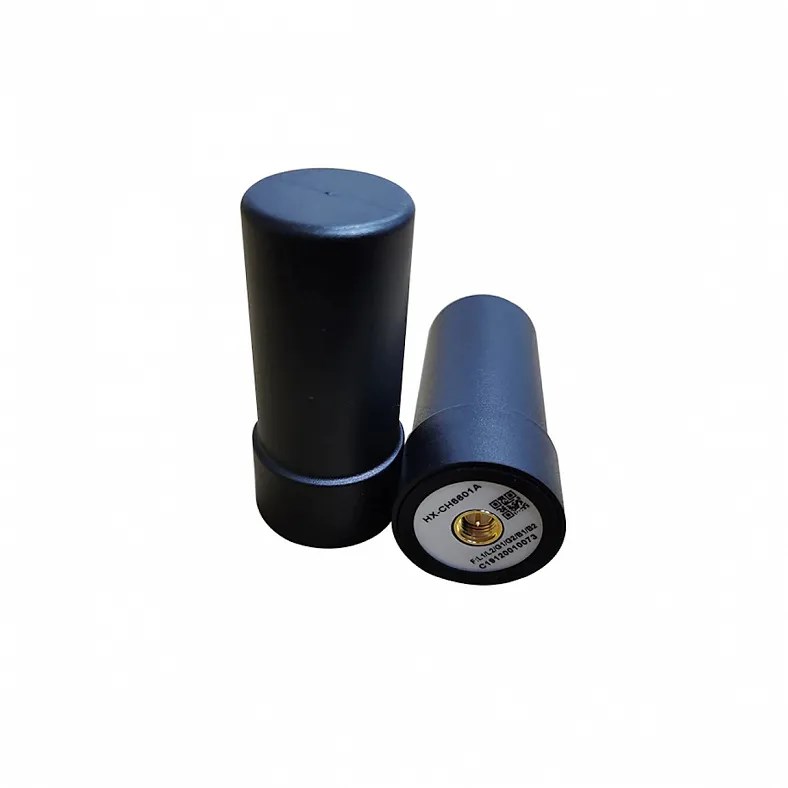

Антенна ГНСС Harxon HX-CH6601A
Закажите антенну ГНСС Harxon HX-CH6601A — получите точность и надежность для Вашего дрона
Обеспечьте своему дрону или роботизированной платформе превосходную точность позиционирования. Антенна Harxon HX-CH6601A — это профессиональное решение. Оно открывает новые возможности для автономных полетов и сложных задач. Вы получите стабильный сигнал даже в сложных условиях.
Это устройство станет ключевым компонентом вашей системы. Оно предназначено для приема сигналов спутниковых систем. Мультичастотность и поддержка всех стандартов — ее главные козыри. Антенна преобразует спутниковые сигналы в точные координаты.
5 главных преимуществ антенны
-
Высокоточный прием сигналов со всех спутниковых систем.
-
Полная поддержка современных частот L1/L2/L5/L6.
-
Эффективное подавление многолучевости и помех.
-
Компактный и прочный корпус для любых условий.
-
Стабильная работа при экстремальных температурах.
Принцип работы и ключевые характеристики
Антенна улавливает радиосигналы с орбитальных спутников. Она принимает данные с ГЛОНАСС, GPS, BeiDou и Galileo. Затем сигналы усиливаются и фильтруются от помех. Это позволяет точно вычислять местоположение объекта.
Керамический излучатель обеспечивает превосходные характеристики. Круговая поляризация сохраняет сигнал при наклонах. Встроенный LNA-усилитель минимизирует потери в кабеле. Это гарантирует чистый и мощный сигнал для вашего приемника.
Конкретный функционал и технические детали
Антенна поддерживает все основные полосы частот. Это диапазоны L1, L2, L5 для GPS и Galileo. Также поддерживаются L1, L2, L3 для ГЛОНАСС. И полосы B1, B2, B3 для китайской системы BeiDou.
Коэффициент усиления составляет до 28 dB. Напряжение питания лежит в диапазоне от 3 до 5 В. Антенна имеет стандартное подключение через разъем SMA. Ее габариты всего 60 x 60 x 14.5 мм. Вес устройства не превышает 110 грамм.
Это идеальный выбор для профессиональных БПЛА. Она подходит для картографии и аэрофотосъемки. Точное земледелие и строительный мониторинг также ее сфера. Надежность устройства проверена в реальных проектах.
Технические характеристики
- GPS L1 / L2
- ГЛОНАСС L1 / L2
- BDS B1 / B2
- ГАЛИЛЕО E1
- L-диапазон
- Номинальное сопротивление 50 Ом
- Поляризация RHCP
- Осевое соотношение _3 дБ
- Прирост в Зените (90 °)
- 1217-1257 МГц 2 дБи (максимум)
- 1559-1610 МГц 2,5 дБи (максимум)
- Усиление LNA 33 дБ (типичное)
- Коэффициент шума _1,5 дБ
- Выход / вход VSWR _2.0
- Рабочее напряжение от + 3,3 до +12 В постоянного тока
- Питание (максимальное) 55 мА
- Размеры _27.5*59mm
- Разъем SMA(m)
- Вес _25 г
- Рабочая температура от -40_ до +70 _
- Хранение от -40_ до +70_
- Влажность 95% без конденсации
- Влагостойкость/ пыленепроницаемость ip67_
- Соответствие нормативным требованиям CE, RoHS, REACH.
-
Вес0,025 кг
-
Габариты2,75 x 5,9 см
-
Напряжение3,3 — 12 В
-
Осевое соотношение2
-
Усиление25 дБи
