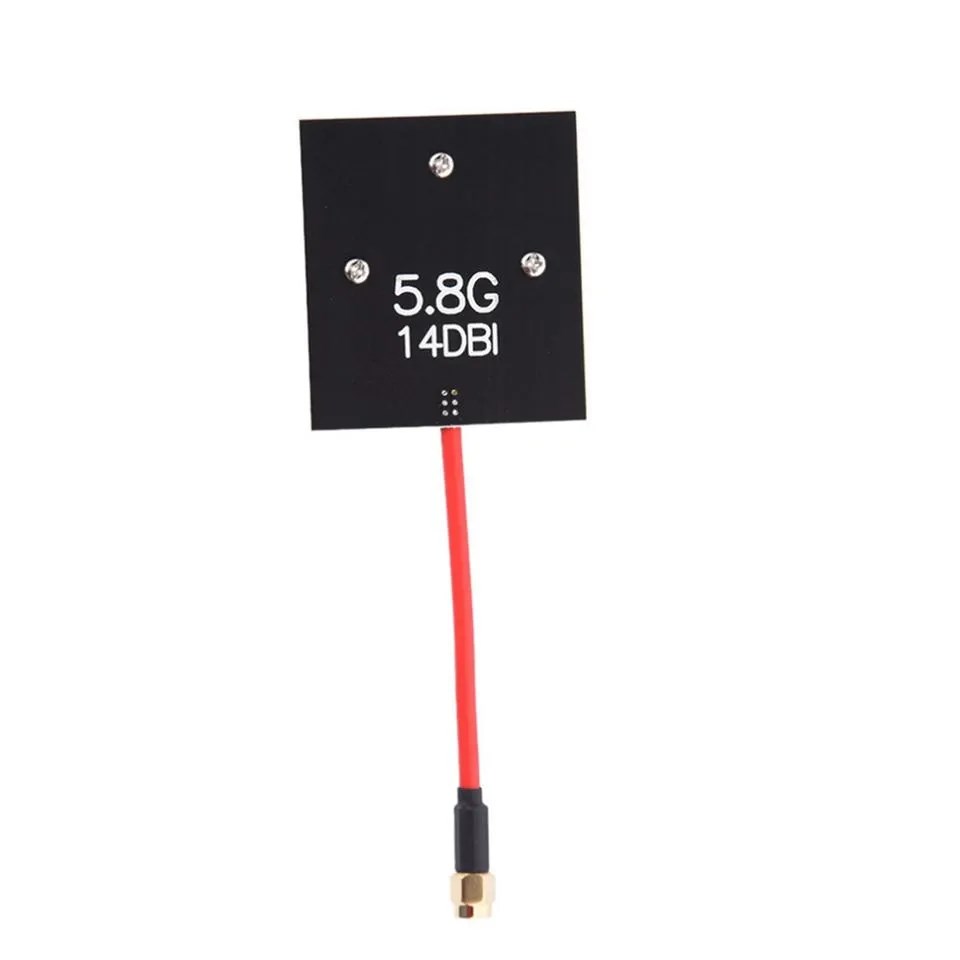

Антенна 5.8G 14dBi
Закажите высокоэффективную направленную антенну 5.8G 14dBi для дальних FPV-полётов!
Получите уверенный видеосигнал на рекордных дистанциях — в этом поможет антенна 5.8G 14dBi. Эта направленная антенна с высоким коэффициентом усиления 14 дБи специально разработана для экстремальных FPV-миссий. В паре с передатчиком 1200 мВт она обеспечивает устойчивую передачу видео на расстояние до 15 километров. Узкая диаграмма направленности эффективно отсекает помехи, фокусируя сигнал в нужном секторе.
Выбирайте профессиональное решение для наземных станций и дальнобойных дронов.
-
Рекордная дальность до 15 км. Обеспечивает уверенный приём видео на экстремальных дистанциях .
-
Высокое усиление 14 дБи. Концентрирует энергию в узком луче, увеличивая дальность и подавляя помехи .
-
Узкая диаграмма направленности. Горизонтальный луч 40° позволяет точно наводить антенну на дрон .
-
Широкий частотный диапазон 5600–5950 МГц. Совместим с большинством FPV-передатчиков и приёмников .
-
Надёжная конструкция. Выдерживает мощность до 50 Вт и устойчива к внешним воздействиям .
Принцип работы и конструкция
Антенна 5.8G 14dBi относится к классу направленных панельных антенн. Её высокий коэффициент усиления достигается за счёт фокусировки электромагнитной энергии в узком секторе. Горизонтальная ширина луча составляет 40 градусов, а вертикальная — 35 градусов. Вертикальная поляризация обеспечивает эффективное согласование с большинством FPV-систем.
Низкий коэффициент стоячей волны (КСВН 2.0) гарантирует минимальные потери мощности. Высокое переднее/заднее отношение (25 дБ) эффективно подавляет сигналы, приходящие с тыльной стороны. Подавление первых боковых лепестков составляет 13 дБ, что дополнительно снижает уровень помех.
Технические характеристики и применение
| Характеристика | Значение |
|---|---|
| Расстояние передачи (1200 мВт) | до 15 км |
| Расстояние передачи (600 мВт) | до 5 км |
| Частотный диапазон | 5600–5950 МГц |
| Коэффициент усиления | 14 дБи |
| КСВН | 2.0 |
| Горизонтальный луч (3dB) | 40° |
| Вертикальный луч (3dB) | 35° |
| Поляризация | Вертикальная |
| Переднее/заднее отношение | 25 дБ |
| Максимальная мощность | 50 Вт |
Эта антенна идеально подходит для использования на наземных станциях и поворотных устройствах (трекерах). Она позволяет значительно увеличить дальность полёта при использовании стандартных FPV-передатчиков. Благодаря высокому усилению и направленным свойствам, она незаменима для дальних миссий, гонок на больших трассах и полётов в условиях плотной застройки.
Технические характеристики
- Расстояние передачи: 15 км с 5,8G 1200mw VTX/RX.
- 5 км с 5,8G 600mw VTX/RX.
- Частотный диапазон: 5600-5950 МГц
- Усиление: 14 дБи
- Коэффициент стоячей волны: 2,0
- Ширина горизонтального луча 3dB: 40 °
- Ширина вертикального лепестка 3 дБ: 35 °
- Метод поляризации: вертикальная поляризация
- Переднее и заднее соотношение: 25 дБ
- Подавление первой боковой доли: 13 дБ
- Максимальная мощность: 50 Вт
- Сопротивление: 50 Ом.
-
Диапазон рабочих частот5600 — 5950 МГц
-
Осевое соотношение2
-
Усиление14 дБи
