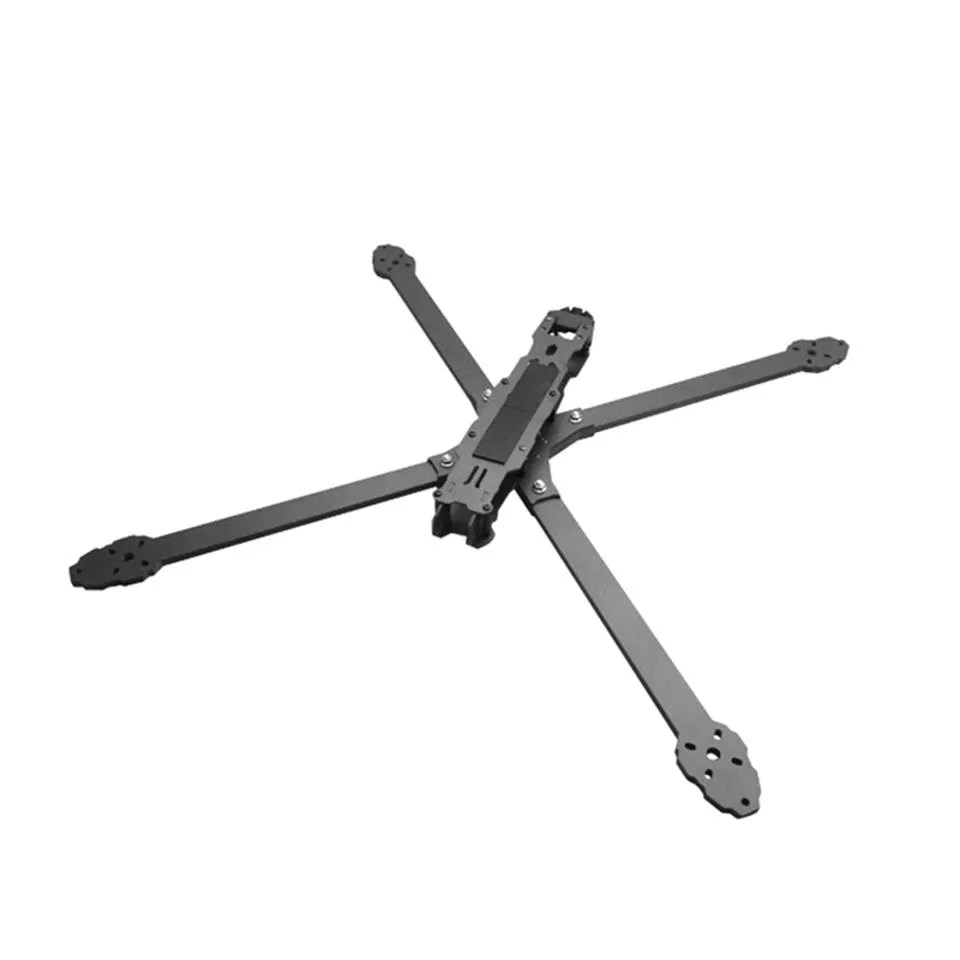

Рама GX-V4 13»
Выбирайте профессиональную раму GX-V4 13_ для вашего тяжелого беспилотника!
Постройте надежную платформу для грузоперевозок, аэросъемки и геодезии. Рама GX-V4 13» разработана для использования в самых требовательных приложениях. Усиленная конструкция из высококачественного карбона с рычагами толщиной 7 мм выдерживает высокие нагрузки и обеспечивает стабильность полета. Колесная база 590 мм позволяет устанавливать мощные моторы и крупные пропеллеры для подъема профессионального оборудования.
Продуманное внутреннее пространство упрощает монтаж электроники и полезной нагрузки.
-
Максимальная прочность. Рычаги из карбона толщиной 7 мм выдерживают экстремальные нагрузки .
-
Увеличенная колесная база 590 мм. Обеспечивает устойчивость и позволяет использовать пропеллеры 13–15 дюймов .
-
Универсальность монтажа. Крепления 30.5x30.5 мм для стека и 25x25/30x30 мм для моторов .
-
Просторный внутренний отсек. Высота 35 мм для размещения мощной электроники и кабелей .
-
Совместимость с картографическим оборудованием. Крепления 20x20 мм и 30.5x30.5 мм для геодезических датчиков .
Принцип работы и конструктивные особенности
Рама GX-V4 13_ является несущей основой тяжелого беспилотника. X-образная конфигурация с колесной базой 590 мм обеспечивает идеальный баланс между устойчивостью и маневренностью. Рычаги из углепластика толщиной 7 мм имеют высокую жесткость на изгиб и кручение, что критически важно при работе с крупными пропеллерами.
Центральные пластины (верхняя и нижняя) толщиной 2.5 мм образуют закрытый отсек высотой 35 мм, где размещаются полетный контроллер, регуляторы, видеопередатчик и дополнительные модули. Многочисленные отверстия для крепления позволяют гибко устанавливать оборудование, включая системы геодезического позиционирования и картографические камеры.
Рама GX-V4 13_ идеально подходит для профессиональных дронов в сельском хозяйстве, геодезии, картографии, поисково-спасательных операциях и доставке грузов. Благодаря усиленной конструкции и универсальным креплениям, она становится надежной основой для самых сложных миссий.
Технические характеристики
- Колесобаза: 590 мм
- Размеры: 460x470x42 мм.
- Толщина верха: 2,5 мм
- Толщина дна: 2,5 мм
- Толщина рычага: 7 мм
- Расстояние между монтажными отверстиями камеры: 19 мм.
- Расстояние между монтажными отверстиями для геодезии и картографирования 20x20 мм и 30,5x30,5 мм.
- Расстояние между монтажными устройствами управления полетом: 30,5x30,5 мм.
- Высота внутреннего пространства: 35 мм.
- Расстояние между монтажными отверстиями двигателя: 25x25 мм и 30x30 мм.
-
Габариты46 x 47 x 4,2 см
-
Размер рамы23,2_ / 590 мм
