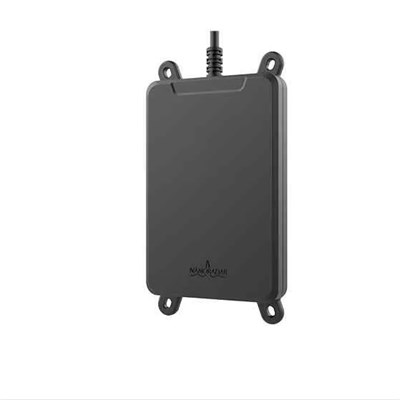

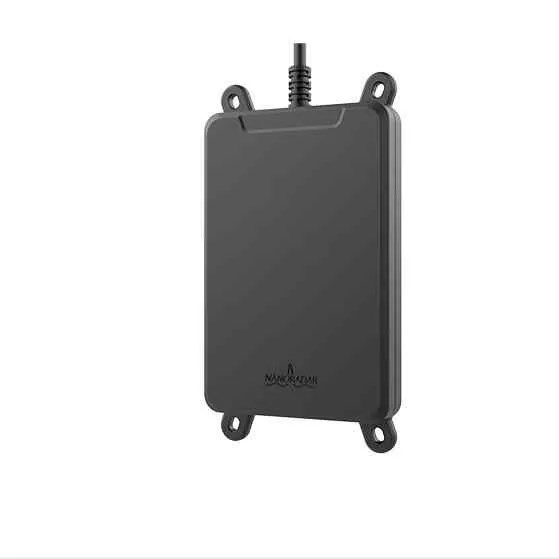

Радиовысотомер Nanoradar NRA 24, 200 м
Купите точность и надежность для вашего БПЛА — радиовысотомер Nanoradar NRA 24, 200 м!
Для профессиональных операторов, пилотов и разработчиков, которым необходима максимальная точность при измерении высоты, ключевым решением становится специализированное оборудование. Радиовысотомер Nanoradar NRA 24, 200 м — это профессиональный датчик для точного определения расстояния от летательного аппарата до земли или другой поверхности. Этот прибор станет основой для стабильного зависания, точной автоматической посадки и навигации в сложных условиях. Выбирайте передовой высотомер для вашего промышленного или исследовательского дрона в интернет-магазине COPTERPARTS.
-
Высокая точность и стабильность измерений на расстояниях до 200 метров.
-
Надежная работа в различных погодных условиях и при разном освещении.
-
Совместимость с популярными автопилотами Pixhawk, Pixracer и другими.
-
Устойчивость к помехам и способность работать над разными типами поверхностей.
-
Компактный и прочный корпус, рассчитанный на профессиональное использование.
Принцип работы и основные функции
Радиовысотомер Nanoradar NRA 24 работает по принципу радиолокации. Он излучает направленный радиосигнал на определенной частоте. Этот сигнал отражается от земли, воды, крыш зданий или другой поверхности под дроном. Отраженный сигнал возвращается к приемнику датчика. Электроника устройства с высочайшей точностью измеряет время между отправкой импульса и получением его отражения.
Зная скорость распространения радиоволн, бортовой процессор вычисляет точное расстояние до объекта. Эти данные в реальном времени передаются в полетный контроллер или автопилот. Автопилот использует их для поддержания заданной высоты. Это происходит независимо от показаний барометрического датчика или спутников GPS. Такая технология обеспечивает стабильность даже при сильных порывах ветра.
Технические характеристики и сфера применения
Технические параметры высотомера определяют его возможности. Маркировка 200 м указывает на максимальную дальность измерения. Дальность составляет от 0.5 до 200 метров. Устройство обладает высокой точностью измерений, обычно в пределах нескольких сантиметров. Оно работает на безопасной частоте 24 ГГц. Для подключения к автопилоту используются стандартные интерфейсы, такие как UART или CAN.
Этот прибор незаменим в ряде профессиональных задач. Он обеспечивает сверхточное автоматическое зависание для аэросъемки и наблюдения. Система критически важна для полностью автономной посадки на движущуюся платформу или в заданную точку. Высотомер используется для картографирования и создания 3D-моделей рельефа. Он позволяет дрону лететь на фиксированной высоте над изменяющимся ландшафтом, например, над полем или лесом.
Установка и настройка требуют внимания. Датчик должен быть надежно закреплен на раме дрона. Его излучающая поверхность должна быть направлена строго вниз. В прошивке автопилота, например PX4 или ArduPilot, необходимо активировать и настроить соответствующий драйвер. Это обеспечит корректную работу всей системы навигации.
Технические характеристики
- Диапазоны частот 24.00 24.20 ГГц
- Выходная мощность (EIRP): регулируемая 25 дБм
- Тип модуляции: FMCW:
- Частота обновления: 50 Гц
- Потребляемая мощность: @5 В DC 25_ 1.4 1.5 1.8 Вт
- Коммуникационный интерфейс: CAN/UART:
- Диапазон измерения расстояния: @0 dBsm 0.5 200 м
- Точность измерения: ±0.1 м
- Напряжение питания: 5-12-20: В DC
- Вес: с учетом корпуса и линии 95 г
- Габаритные размеры: с учетом корпуса 133x71x16.5 (ДхШхВ) мм.
-
Вес0,095 кг
-
Габариты13,3 x 7,1 x 1,65 см
