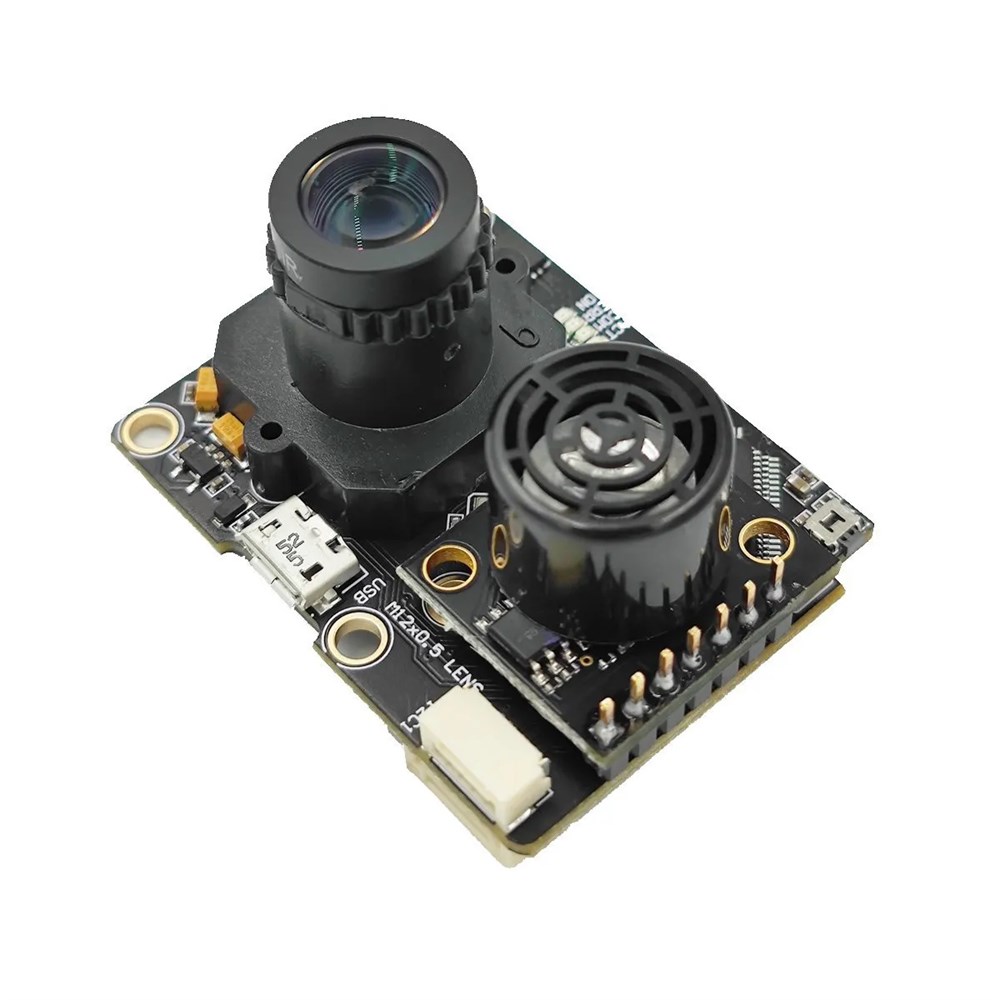

Оптический модуль HolyBro PX4FLOW V1.3.1 + сонар MB1043 для Pixhawk
Выбирайте автономность и точность — оптический модуль HolyBro PX4FLOW V1.3.1 и сонар MB1043 для Pixhawk!
Для создания по-настоящему автономного дрона, способного летать в помещениях или там, где нет сигнала GPS, требуется интеллектуальная система навигации. Оптический модуль HolyBro PX4FLOW V1.3.1 + сонар MB1043 — это профессиональное решение для точного позиционирования и удержания высоты. Этот комплект позволяет вашему дрону на базе Pixhawk «видеть» землю и ориентироваться в пространстве без спутников. Выбирайте этот продвинутый модуль в магазине COPTERPARTS для сложных проектов.
-
Высокоточное определение движения по поверхности с помощью оптического сенсора.
-
Точное измерение высоты ультразвуковым дальномером MB1043.
-
Стабильная навигация в помещениях и других зонах без GPS-сигнала.
-
Полная совместимость с автопилотами Pixhawk и прошивкой PX4.
-
Компактная и легкая конструкция для установки на различные типы дронов.
Принцип работы и функционал
Модуль HolyBro PX4FLOW работает по принципу оптического потока. Его высокоскоростная камера снимает поверхность под дроном. Встроенный процессор анализирует последовательность изображений. Он вычисляет смещение текстуры земли между кадрами. Это позволяет определить скорость и направление движения дрона относительно земли.
Сонар MB1043 дополняет систему измерением высоты. Он излучает ультразвуковые импульсы и улавливает их отражение от поверхности. Измеряя время прохождения сигнала, процессор вычисляет точное расстояние до земли. Данные с оптического сенсора и сонара объединяются в автопилоте. Это обеспечивает дрону стабильное зависание и точное движение в помещении.
Технические характеристики и применение
Модуль обладает ключевыми техническими параметрами. Оптический сенсор имеет разрешение и частоту, достаточные для точного расчета потока. Ультразвуковой дальномер MB1043 измеряет расстояние в диапазоне от нескольких сантиметров до 5 метров. Устройство подключается к автопилоту через специальный разъем I2C. Питание осуществляется от бортовой сети 5В.
Этот комплект незаменим для полетов в сложных условиях. Он позволяет дрону выполнять автономные миссии внутри помещений — на складах, в цехах. Система обеспечивает сверхточное зависание и посадку без дрейфа. Это критически важно для аэросъемки и инспекций в зданиях. Также модуль используется в научных и исследовательских проектах.
Настройка осуществляется через среду QGroundControl. Вам нужно активировать соответствующий драйвер оптического потока в прошивке PX4. Правильная установка модуля на раму дрона очень важна. Оптический сенсор должен быть направлен строго вниз и не иметь помех в поле зрения. Сонар не должен быть закрыт проводами или другими деталями.
Технические характеристики
- STM32F405, 168 MHz Cortex M4F (GFLOPS 128 + 64 Кб оперативной памяти)
- Датчик изображения 752_-480 MT9V034, 3-осевой гироскоп L3GD20
- Объектив 16 мм M12 (ИК-блочный фильтр)
- Размер 45,5 мм x 35 мм
- Потребляемая мощность 115 мА/5 В
-
Габариты4,55 x 3,5 см
-
МикроконтроллерSTM32F405
