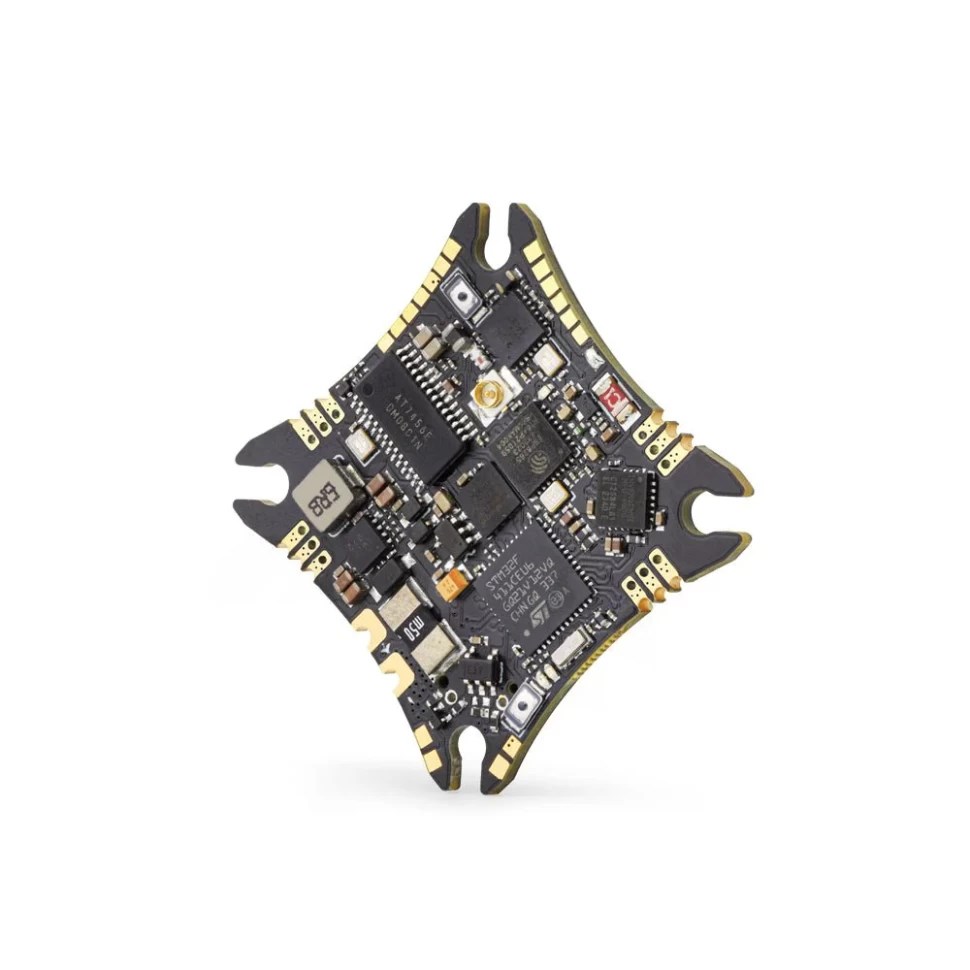

Полётный контроллер HGLRC Specter 15A ELRS AIO
Закажите полётный контроллер HGLRC Specter 15A ELRS AIO — полная электроника для вашего микро-дрона в одной плате
Для создания ультракомпактных и легких квадрокоптеров идеально подходит полётный контроллер HGLRC Specter 15A ELRS AIO. Это уникальное устройство формата «All-In-One» (AIO). В одной маленькой плате собраны все ключевые электронные компоненты. Вам не нужны отдельные платы регуляторов хода и приемника. Это решение кардинально упрощает сборку микро- и мини-дронов. Вы получите готовую к полетам систему с минимальным весом и габаритами.
Полетный контроллер HGLRC Specter 15A ELRS AIO — это технологическое сердце вашего крошечного дрона. Он объединяет мозг, силовую систему и связь в одном модуле. Конструкция AIO идеальна для гоночных дронов Whoop класса и фристайл-аппаратов до 3 дюймов. Плата обеспечивает максимальную производительность при минимальных размерах. Вы сможете собрать невероятно маневренный и отзывчивый аппарат. Это выбор для пилотов, ценящих компактность и чистоту сборки.
Пять главных преимуществ устройства
-
Формат «Всё в одном» (All-In-One). Объединяет FC, 4 ESC и приёмник ELRS в одной плате. Это исключает лишние провода и значительно уменьшает вес.
-
Интегрированный приёмник ExpressLRS 2.4 ГГц. Обеспечивает сверхнадежную связь с дальностью до нескольких километров. Не нужно искать место для отдельного модуля приёмника.
-
Встроенные 4 ESC регулятора по 15А. Достаточно для питания мощных моторов 1103-1204. Обеспечивают стабильную и плавную работу силовой установки.
-
Компактный размер 25.5x25.5 мм. Идеально подходит для самых маленьких рам Whoop и Toothpick. Позволяет создавать сверхлегкие и сбалансированные дроны.
-
Высокочастотный гироскоп и процессор F4. Обрабатывает данные с высокой скоростью для мгновенного отклика. Это необходимо для техничного пилотирования и гонок.
Принцип работы и технические детали
Полетный контроллер AIO — это центральный хаб управления всем дроном. Он получает радиокоманды от пилота через встроенный приёмник ExpressLRS. Одновременно гироскоп и акселерометр считывают ориентацию дрона в пространстве. Мощный процессор (STM32F4) мгновенно анализирует эти данные.
На основе анализа процессор вычисляет необходимые корректировки. Он отправляет управляющие сигналы на встроенные регуляторы хода (ESC). Те, в свою очередь, подают точный ток на каждый из четырех бесколлекторных моторов. Вся эта сложная работа происходит за доли секунды. HGLRC Specter AIO делает это стабильно, обеспечивая ровный и предсказуемый полет.
Конкретный функционал и технические характеристики:
-
Формат: All-In-One (FC + 4-in-1 ESC + RX).
-
Размер платы: 25.5 x 25.5 мм (стандарт для микро-дронов).
-
Посадочные отверстия: 20x20 мм и 25.5x25.5 мм.
-
Процессор полетного контроллера: STM32F411.
-
Гироскоп: Высокочастотный, например, ICM-42688-P.
-
Прошивка FC: Betaflight (предустановлена).
-
Встроенный приёмник: ExpressLRS 2.4 ГГц (версия, например, EP1).
-
Встроенный ESC: 4-in-1, 15А на каждый канал, прошивка BLHeli_S.
-
Напряжение питания: Широкий вход, например, 2-4S LiPo.
-
Порты: UART, LED, для подключения камеры VTX (уточняйте распиновку).
Этот контроллер — идеальный выбор для сборки крошечного, но мощного дрона. Он подойдет для гонок в помещении на Whoop-классе и уличных полетов на 2-3 дюймовых аппаратах.
Технические характеристики
- Процессор: STM32F411
- Гироскоп: MPU6000
- BEC: 5V 2A
- Черный ящик: 8MB
- OSD: Поддерживается
- LED: Поддерживается
- Зуммер: Поддерживается
- UART-порты: UART3
- Встроенный приемник: UART R1 ExpressLRS 2.4G
- Частота приемника: 2.4 ГГц
- Постоянный ток ESC: 15A
- Пиковый ток ESC: 18A (10 сек)
- Протоколы ESC: Dshot300, Dshot600, Oneshot, Multishot
- Прошивка полетного контроллера: ZEUSF4EVO
- Прошивка ESC: Q-H-50 (Bluejay)
- Напряжение: 2-4S (7.4V-14.8V LiPo)
- Размер: 42.5x42.5 мм
- Крепежные отверстия: 25.5x25.5 мм, M2
- Вес: 6.9 г.
-
Вес0,006 кг
-
Габариты4,25 x 4,25 см
-
ГироскопMPU6000
-
МикроконтроллерSTM32F411
-
Напряжение7,4 — 14,8 В
-
Объём памяти8 Мб
