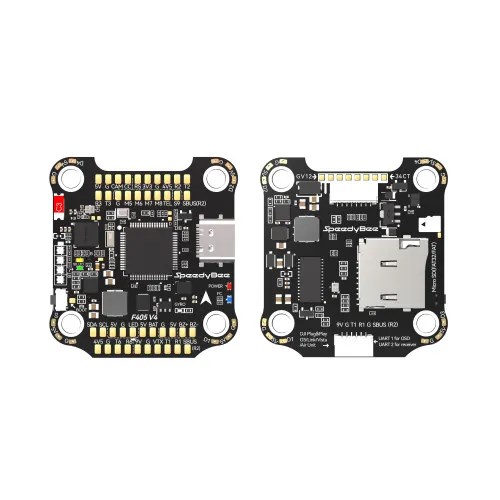

Полётный контроллер SpeedyBee F405 V4 BLS 60A

Закажите полётный контроллер SpeedyBee F405 V4 BLS 60A — мозг и мощь в одном стеке!

Полётный контроллер SpeedyBee F405 V4 BLS 60A — это интегрированное решение для современных квадрокоптеров. Он объединяет мощный полетный контроллер и сильные регуляторы хода. Это обеспечивает идеальную согласованность и быстродействие всей системы. Вы получите готовый центр управления для гоночных и фристайл дронов. Данный стек создан для пилотов, ценящих чистоту сборки и высокую производительность.

Эта модель продолжает успешную линейку продуктов SpeedyBee. Она предлагает обновленные компоненты и улучшенные характеристики. Интеграция ключевых модулей упрощает монтаж и повышает надежность. Ваш дрон будет легче, аккуратнее и проще в настройке. Это разумный выбор для сборки нового или апгрейда старого аппарата.

• Полная интеграция полетного контроллера и ESC 4-в-1 для чистого монтажа.

• Высокий ток регуляторов 60А с поддержкой протокола Dshot1200.

• Встроенный модуль Bluetooth и Wi-Fi для настройки через приложение.

• Продвинутый процессор F405 и гироскоп с низким уровнем шума.

• Автоматическая калибровка и оптимизированные настройки для быстрого старта.

Как работает этот интегрированный полётный стек

Полетный контроллер (FC) обрабатывает команды пилота с приемника. Он также считывает данные с гироскопа и акселерометра. Процессор вычисляет необходимые корректировки для стабилизации дрона. Затем команды отправляются на встроенные регуляторы хода (ESC). Те преобразуют их в мощный трехфазный ток для двигателей.

Благодаря интеграции связь между FC и ESC происходит мгновенно. Это сводит к минимуму задержки в управлении силовой установкой. Общая система становится компактнее и менее подверженной помехам. Все настройки можно производить централизованно через одно приложение. Это экономит время и упрощает процесс настройки.

Технические характеристики стека говорят о его высоком классе. Полетный контроллер использует процессор STM32F405 и гироскоп BMI270. Четыре регулятора хода обеспечивают непрерывный ток 60А на каждый мотор. Поддерживаются протоколы управления Dshot1200, Oneshot, Multishot. Рабочее напряжение 2-6S (до 25.2В) подходит большинству дронов.

Функционал

Функционал устройства значительно расширен благодаря беспроводным модулям. Встроенный Bluetooth и Wi-Fi позволяют подключаться со смартфона. Вы можете настраивать параметры Betaflight без USB-кабеля. Также доступен режим Blackbox для записи данных полета. Встроенный BEC выдает стабильные 5В и 9В для питания периферии.

Конструкция стека продумана для эффективного охлаждения. Платы соединены через массивные контактные штыри для низкого сопротивления. Используются высококачественные компоненты, включая танталовые конденсаторы. Все это обеспечивает стабильную работу под высокой нагрузкой. Компактные размеры и вес подходят для большинства гоночных рам.

Установка и настройка стека невероятно проста. Вам нужно прикрутить его к раме и подключить моторы, приемник, камеру и VTX. Далее через мобильное приложение SpeedyBee выполняется предварительная настройка. Приложение предлагает пошаговые инструкции для новичков. Вы сможете поднять дрон в воздух в кратчайшие сроки.

Этот стек идеально подходит для гонок и фристайла. Он разработан для дронов размером от 3 до 5 дюймов. Мощности 60А хватит для самых популярных моторов 2207, 2306. Интеграция Bluetooth является огромным удобством для оперативной настройки на поле. Вы сможете менять параметры прямо перед вылетом.

Технические характеристики

• Процессор (MCU): STM32F405
• Акселерометр/гироскоп (IMU): ICM42688P
• USB порт: Type-C
• Барометр: Встроенный
• Чип OSD: AT7456E
• Bluetooth BLE: Поддерживается (для настройки контроллера, MSP на UART4 с 115200 бод)
• Wi-Fi: Не поддерживается
• Подключение DJI Air Unit: 6-контактный разъём или пайка
• Разъём для DJI O3/RunCam Link/Caddx Vista/Air Unit V1: Поддерживается (полная совместимость)
• Слот для microSD Blackbox: Поддерживается (SDSC/SDHC до 32 ГБ, FAT16/FAT32)
• Датчики и интерфейсы
• Датчик тока: Поддерживается (для BLS 60A ESC: scale=400, offset=0)
• Входы питания: 3S–6S LiPo (BAT/G контакты или 8-контактный разъём)
• Выход 5В: 9 групп (общий ток 3 А)
• Выход 9В: 2 группы (общий ток 3 А)
• Выход 3,3В: До 500 мА (для приёмников)
• Выход 4,5В: До 1 А (для приёмника/GPS при питании от USB)
• Сигналы ESC: M1–M4 снизу, M5–M8 спереди
• UART: 6 портов (UART1–6, UART4 для Bluetooth, UART5 для телеметрии ESC)
• I2C: Поддерживается (SDA/SCL для магнитометра, сонара)
• LED под Betaflight: Поддерживается (WS2812)
• Зуммер: BZ+/BZ- (5В)
• Кнопка BOOT: Для DFU и управления LED
• RSSI: Поддерживается (RS контакт)
• Smart Port/F.Port: Не поддерживается

Прошивка

• Поддерживаемая прошивка: Betaflight (по умолчанию)
• Целевое имя: SPEEDYBEEF405V4
• Крепление: 30,5x30,5 мм (отверстия 4 мм)
• Размеры: 41,6x39,4x7,8 мм
• Вес: 10,5 г
• ESC (SpeedyBee BLS 60A 4-in-1)
• Прошивка: BLHeli_S J-H-40
• Постоянный ток: 60 А x 4
• Пиковый ток: 80 А (10 сек)
• TVS диод: Есть
• Внешний конденсатор: 1000 мкФ Low ESR (в комплекте)
• Протокол ESC: DSHOT300/600
• Питание: 3–6S LiPo
• Выход: VBAT
• Датчик тока: Поддерживается (Scale=400, Offset=0)
• Телеметрия ESC: Не поддерживается
• Крепление: 30,5x30,5 мм (отверстия 4 мм)
• Размеры: 45,6x44x8 мм
• Вес: 23,5 г.
