Переносная система обнаружения FPV и перехвата видеопередачи DR-400D
Обзор устройства
Принцип работы устройства
Переносная система обнаружения FPV и перехвата видеопередачи DR-400D по низкой цене!
Разработка и внедрение высокоэффективных технологий противодействия становится не просто актуальной задачей, а насущной необходимостью. Особую значимость приобретают комплексные решения, такие как переносная система обнаружения FPV и перехвата видеопередачи DR-400D, которые позволяют надежно защищать воздушное пространство и обеспечивать общественную стабильность в условиях быстро развивающихся беспилотных угроз.
С активным развитием и широким внедрением беспилотных технологий дроны демонстрируют значительный потенциал в таких сферах, как аэросъемка, сельское хозяйство, поисково-спасательные операции и охрана объектов. Однако параллельно с этим возникает и серьезная проблема – растущие риски для безопасности. Учащающиеся случаи несанкционированного проникновения, злонамеренного наблюдения и нарушения частной жизни создают реальные угрозы национальной и общественной безопасности, а также приватности граждан.
Обзор системы обнаружения FPV
Переносная система обнаружения FPV и перехвата видеопередачи DR-400D представляет собой многофункциональный комплекс, объединяющий возможности сканирования, перехвата видеоконтента и его архивирования. Аппаратура осуществляет полномасштабный мониторинг частотного спектра, обеспечивает детектирование аналоговых FPV-трансляций, захват видеопотоков, управление отображением и запись контента.
В условиях интенсивных электромагнитных помех система сохраняет высокую точность идентификации различных типов БПЛА, включая квадрокоптеры, самолётные дроны, кустарно модифицированные аппараты и гоночные FPV-модели, с активацией трёхступенчатой сигнализации (звуковой, световой, вибро).
Комплекс оптимален для применения в ходе патрулирования, охраны стратегических объектов, тактических операций на уровне малых подразделений, а также проведения следственных мероприятий и сбора вещественных доказательств.
- Название устройства. Переносная система обнаружения FPV и перехвата видеопередачи DR-400D
- Модель устройства. DR400_D.
Назначение устройства
Современные БПЛА всё активнее используются для противоправных действий: несанкционированного проникновения на охраняемые территории, проведения разведывательных операций и нарушения личного пространства граждан. Эти действия создают реальную угрозу как национальной безопасности и общественному порядку, так и частной жизни отдельных лиц. В связи с этим становится критически важным создание эффективных, компактных мобильных систем противодействия, способных обеспечить надёжную защиту воздушного пространства и поддержание общественной стабильности путём оперативного обнаружения и нейтрализации неавторизованных БПЛА.
Технические параметры устройства
| № | Параметр | Характеристики |
|---|---|---|
| 1 | Типы дронов | Поддержка DJI, Autel, Hubsan, FPV и DIY |
| 2 | Диапазон частот | 70 МГц – 6,2 ГГц (настройка по диапазонам) |
| 3 | FPV детекция | Все аналоговые видеопередачи 500 МГц – 6 ГГц |
| 4 | Радиус обнаружения | _1.5 км (при прямой видимости) |
| 5 | Расстояние захвата видео | _1.5 км |
| 6 | Объем памяти | Карта 32–256 ГБ |
| 7 | Время отклика | _3 с для 8 диапазонов, _5 с для 12 |
| 8 | Время работы | _5 ч |
| 9 | Типы сигнализации | Звук, вибрация, свет |
| 10 | Экран | Сенсорный, 7 дюймов |
| 11 | Источник питания | Литиевая батарея |
| 12 | Емкость батареи | 7000 мА·ч |
| 13 | Масса | _1,2 кг |
| 14 | Размеры | 212 x 137 x 41 мм |
Функции и возможности устройства
- Обнаружение по всему диапазону: возможность обнаружения в диапазоне 70 МГц–6.2 ГГц.
- Полное покрытие FPV_диапазонов: поддержка обнаружения аналоговых видеопередач в диапазоне 500 МГц–6 ГГц.
- Перехват видео: перехватывает все аналоговые видеопередачи, позволяя анализировать цель с точки зрения «первого лица» (FPV) и отслеживать её в реальном времени.
- Хранение видео: захваченное в реальном времени видео может сохраняться в качестве доказательства.
- Командная работа: режим 1+N с архитектурой «мастер_ведомый», поддержка связки тревог и координированных операций.
- Портативный дизайн: комплектуется многофункциональным ремешком/браслетом, поддерживает различные способы ношения.
Конструкция и компоненты устройства
| № | Элемент | Описание / Назначение |
|---|---|---|
| 1 | Кнопка питания / регулировки громкости | Включение/выключение питания и регулировка громкости сигнала тревоги. |
| 2 | Слот для SD-карты | Используется для установки карты памяти SD. |
| 3 | SMA-разъёмы для антенн | Подключение антенн для захвата и обнаружения видео- и радиосигнала. |
| 4 | Индикатор тревоги | Световой сигнал, указывающий на обнаружение БПЛА. |
| 5 | Сенсорный дисплей 7_ | Отображение статуса работы и результатов обнаружения. |
| 6 | Разъём зарядки DC 8.4V/2A | Используется для зарядки устройства. |
| 7 | Порт Type-C и разъём для наушников | Обновление прошивки и подключение наушников. |
| 8 | Крепление для ремня | Используется для фиксации устройства на ремне или запястье. |
Переносное устройство DR400_D состоит из трёх блоков антенн, модуля радиочастотного обнаружения, модуля перехвата видео, блока хранения видео, основного корпуса и блока питания.

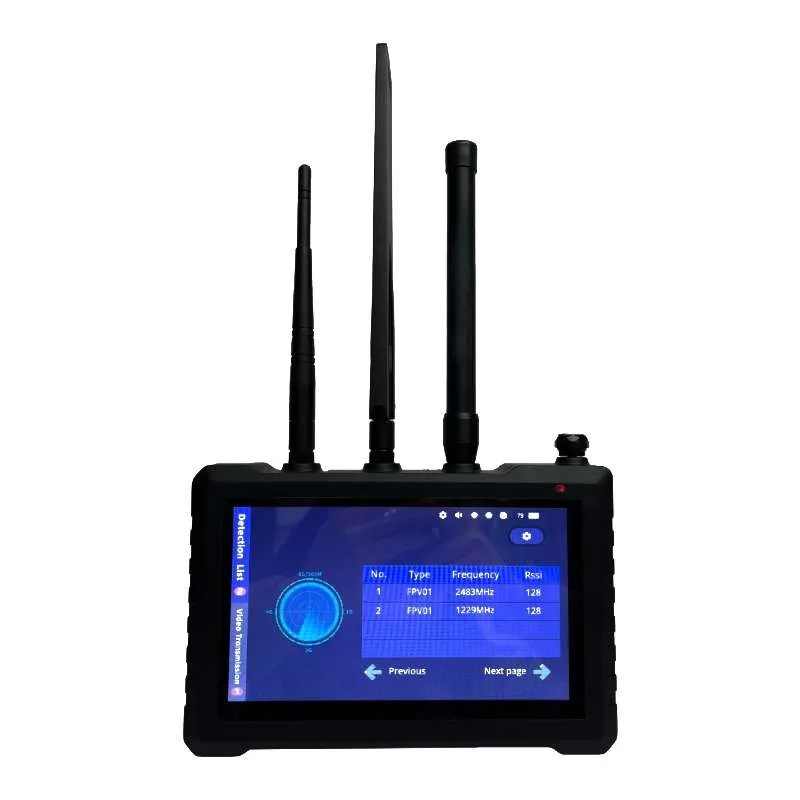

Вид устройства
Технические характеристики
| № | Наименование продукта | Количество | Размеры (мм) | Вес (кг) |
|---|---|---|---|---|
| 1 | Основное устройство | 1 | 200x130x40 | 1.0 |
| 2 | Резервная батарея | 1 | 160x65x56 | 0.85 |
| 3 | Зарядное устройство | 1 | — | 0.25 |
| 4 | Авиационный кейс | 1 | 360x250x250 | 1.4 |
Управление и интерфейсы устройства
Определение интерфейсов:
- Разъём питания: двухконтактный кабель питания (8.4 В).
- Разъём наушников: 3.5 мм.
- Интерфейс данных: Type_C.
Экран управления
Защита устройства
Авиачемодан:
Габариты упаковки: Длина 360 мм x Ширина 250 мм x Высота 250 мм.
Обслуживание устройства
Регулярно включайте устройство для проверки его состояния и работоспособности.
-
Вес2 кг
-
Габариты20 x 13 x 4 см
-
Диапазон рабочих частот70 — 6200 МГц
-
Емкость аккумулятора7000 мАч
-
Объём памяти32 Гб
-
Радиус действия1500 м
