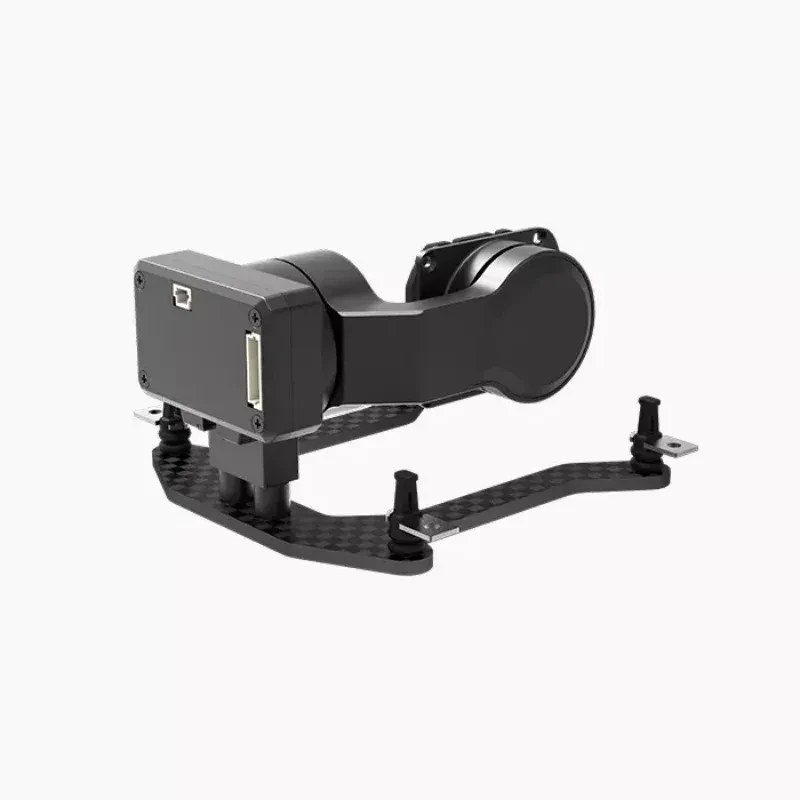

Подвес WOJO C-40D
Купите двухосевой подвес WOJO C-40D для плавной и стабильной съёмки с вашего FPV-дрона
Подвес WOJO C-40D — это компактное и лёгкое устройство для стабилизации FPV-камер весом до 40 граммов. Модель обеспечивает высокую точность удержания угла, что позволяет получать плавное видео даже при резких манёврах. Подвес поддерживает современные протоколы управления и легко интегрируется с большинством полётных контроллеров. Это идеальное решение для пилотов, которые хотят улучшить качество съёмки без увеличения веса дрона.
- Двухосевая механическая стабилизация эффективно гасит вибрации и удары воздушного потока.
- Точность стабилизации ±0.05° обеспечивает плавное видео даже при резких манёврах.
- Поддержка управления через S.BUS, CRSF, PWM, MAVLink и трекер головы для гибкой интеграции.
- Широкий диапазон входного напряжения от 7.4 до 26.4 В для совместимости с батареями 2-6S.
- Компактный вес 38 граммов и размеры 64x59x36.2 мм для установки на любые дроны.
Как работает двухосевой подвес
Двухосевая механическая система стабилизации компенсирует наклоны и вращения дрона по двум осям. Высокомоментные бесколлекторные моторы с датчиками IMU и температурной компенсацией мгновенно корректируют положение камеры. Точность удержания угла достигает ±0.05°, что гарантирует стабильную картинку даже при высокоскоростных манёврах. Подвес поддерживает несколько режимов работы: FPV-режим, режим стабилизации горизонта, блокировку наклона и режим орто-съёмки для вертикальных кадров.
Управление подвесом осуществляется через протоколы S.BUS, CRSF, PWM, UART (включая MAVLink) или напрямую через трекер головы. Это позволяет интегрировать его с большинством полётных контроллеров, включая ArduPilot и PX4. Настройка параметров, обновление прошивки и калибровка выполняются через ПК с помощью программного обеспечения GimbalConfig. Подвес можно устанавливать как сверху, так и снизу дрона, что даёт гибкость при монтаже.
Технические характеристики и особенности модели
Модель WOJO C-40D имеет размеры 64x59x36.2 мм и вес 38 граммов. Максимальная полезная нагрузка составляет 40 граммов. Диапазон рабочих напряжений — от 7.4 до 26.4 В постоянного тока. Потребляемая мощность в статическом режиме равна 2 Вт, в режиме блокировки — до 12 Вт. Угол поворота по тангажу составляет ±110°, по крену — ±45°. Максимальная скорость вращения достигает 1500 градусов в секунду. Диаметр отверстия для прокладки кабелей равен 4.2 мм.
- Размеры с демпфером: 64 x 59 x 36.2 мм
- Вес с демпфером: 38 г
- Рабочее напряжение: 7.4 ~ 26.4 В постоянного тока
- Потребляемая мощность: 2 Вт (средняя) / 12 Вт (пиковая)
- Способ монтажа: снизу / сверху
- Порт управления: трекер головы / UART (частный протокол и MAVLink) / S.BUS / CRSF / PWM
- Диаметр сквозного отверстия для проводов: 4.2 мм
- Тип подвеса: двухосевая механическая стабилизация
- Точность углов: ±0.05°
- Управляемый диапазон: наклон: ±110°, крен: ±45°
- Максимальная скорость вращения: ±1500°/с
- Максимальный вес камеры: 40 г
-
Вес0,038 кг
-
Габариты6,4 x 5,9 x 3,6 см
-
Максимальная мощность12 Вт
