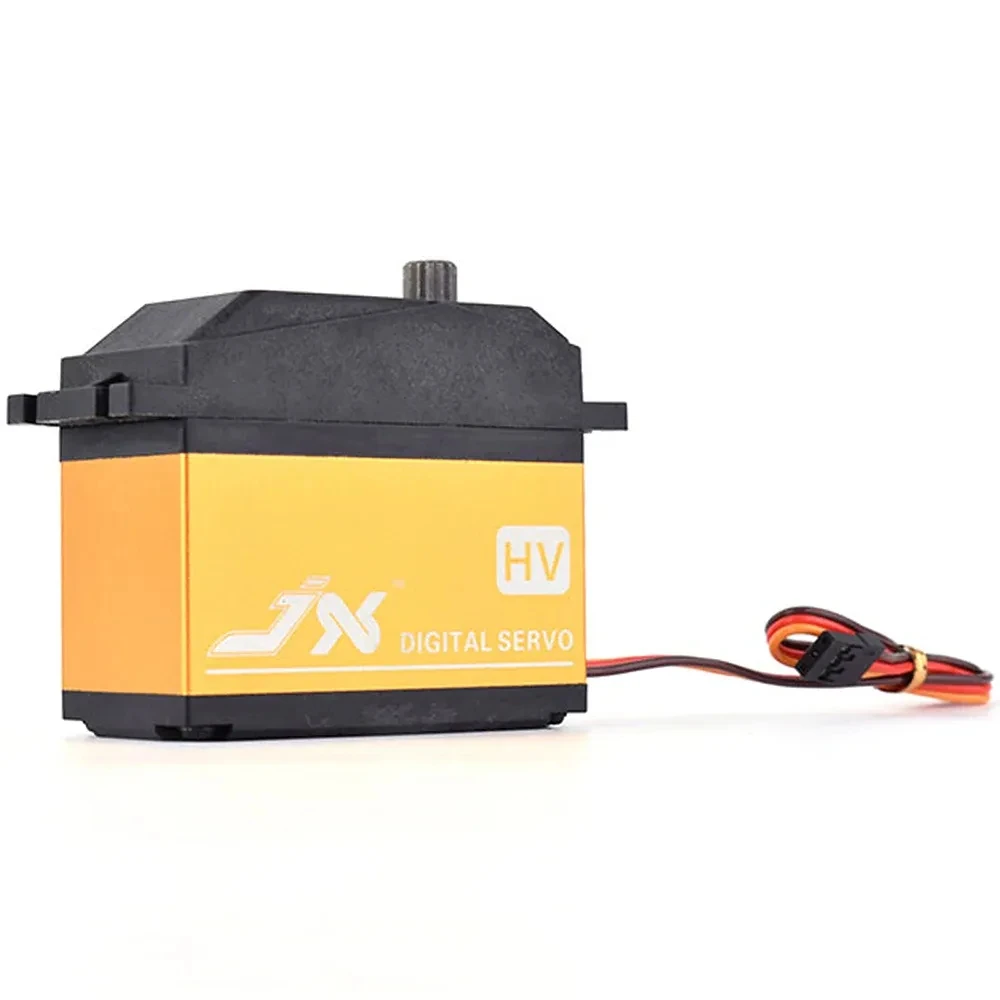

Сервопривод JX Servo PDI-HV2060MG
Выбирайте скоростную мощь — сервопривод JX Servo PDI-HV2060MG для дрона!
Сервопривод JX Servo PDI-HV2060MG — это цифровой высоковольтный привод. Данная модель сочетает значительное усилие и высокую скорость. Он гарантирует мгновенный отклик на управляющие команды. Вы получите превосходную точность для ответственных механизмов. Этот сервопривод поднимет функциональность вашего коптера.
Пять главных преимуществ сервопривода
-
Высокий крутящий момент 20 кг*см и скорость 0.06с/60°.
-
Работа от повышенного напряжения питания до 8.4В.
-
Надежная металлическая шестереночная передача (MG).
-
Цифровое управление для минимальной задержки реакции.
-
Компактный и легкий корпус стандартного размера.
Принцип действия и технические параметры
Сервопривод JX Servo PDI-HV2060MG точно исполняет цифровые сигналы. Он получает ШИМ-команду от контроллера дрона. Встроенная микросхема обрабатывает полученный импульс. Мотор вращает редуктор до достижения заданного угла. Вся система работает быстро, без люфтов и задержек.
Технические характеристики выделяют его на фоне аналогов. Номинальное рабочее напряжение составляет 6.0 В или 7.4 В. Крутящий момент достигает 20 кг*см при 7.4В. Скорость вращения — рекордные 0.06 секунды на 60 градусов. Стандартный угол вращения выходного вала — 180 градусов. Вес устройства всего 61 грамм благодаря оптимизированной конструкции.
Тип управления — высокоскоростной цифровой (Digital HV). Используется сердечник двигателя из неодимового магнита. Это обеспечивает высокую динамику и эффективность. Металлический редуктор выдерживает серьезные ударные нагрузки. Такая передача обеспечивает долговечность и стабильность характеристик.
Корпус сервопривода выполнен из ударопрочного пластика. Вал усилен металлической втулкой для увеличения ресурса. Для подключения используется стандартный трехпроводной разъем. В комплекте идут монтажные рычаги и крепежные элементы. Устройство защищено от перегрузки по току и перегрева.
Технические характеристики
- Сигнал: цифровой
- Максимальная ширина импульса: 650-2350 мкс, угол 180 градусов (обратите внимание, что плату
- управления 500 250 мкс нельзя использовать напрямую)
- Стандартная ширина импульса: 850-2150 мкс (этот предмет игнорируется для пульта дистанционного
- управления)
- Мертвая зона: 4 мкс
- Рабочая частота: 1520 мккс/330 Гц
- Соединительный провод: около 260 мм
- Рабочая скорость: (6,0 В): 0,15 секунды/60°
- Рабочая скорость: (7,4 В): 0,13 секунды/60°
- Крутящий момент останова: (6,0 В): 48 кг.см.
- Крутящий момент останова: (7,4 В): 62 кг.см
- Диапазон рабочих температур: от -20 до +60.°С
- Подшипник: 2BB
- Зубья выходного вала: 15 т.
- Размер изделия: 65,8*57,8*30 мм/22,59*2,25*1,18 дюйма
- Вес изделия: 197 г (провода в комплекте).
-
Вес0,197 кг
-
Габариты6,58 x 4,78 x 3 см
-
Крутящий момент48 — 62 кг/см
-
Напряжение6 — 7,4 В
-
Скорость вращения0,15 — 0,13 с
