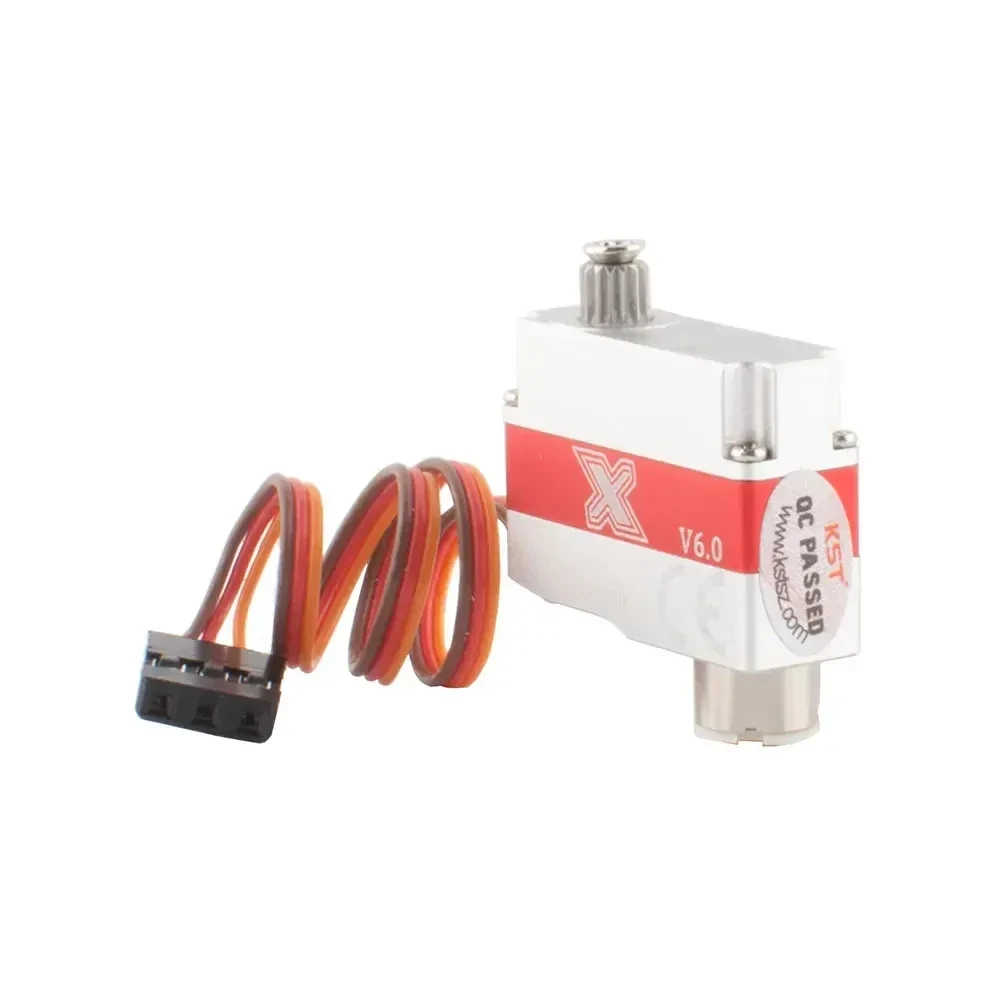

Сервопривод KST X08N
Купите компактный сервопривод KST X08N V6.0 для вашего FPV дрона и миниатюрных механизмов!
Обеспечьте точное управление исполнительными устройствами в условиях жестких весовых ограничений. Сервопривод KST X08N V6.0 представляет собой высокопроизводительное решение для авиамоделизма и дроностроения. Благодаря ультратонкому корпусу толщиной всего 8 мм и весу 8 грамм, этот сервопривод легко интегрируется в самые компактные конструкции, где важна каждая секунда и каждый грамм.
Широкий диапазон рабочих напряжений от 3.8В до 8.4В позволяет использовать его с различными типами аккумуляторов.
-
Премиальный Coreless мотор. Высокоэффективный бессердечниковый двигатель обеспечивает быстрый отклик, плавность хода и минимальные потери энергии по сравнению с традиционными коллекторными моторами .
-
Широкий диапазон HV. Работает при напряжении от 3.8В до 8.4В, что позволяет использовать его как с 1S, так и с 2S LiPo батареями без дополнительных стабилизаторов .
-
Высокий крутящий момент. Развивает усилие до 2.8 кг/см при напряжении 8.4В для уверенного управления механизмами .
-
Молниеносная скорость. Всего 0.09 секунды на 60 градусов при 8.4В гарантирует мгновенную реакцию на команды .
-
Максимальная надежность. Цельнометаллические стальные шестерни и двойные прецизионные шарикоподшипники обеспечивают долговечность и минимальный люфт даже при интенсивных нагрузках .
Принцип работы и конструктивные особенности
KST X08N V6.0 — это цифровой HV-микросервопривод, созданный на базе передовой технологии бессердечникового (coreless) двигателя . В отличие от традиционных моторов с железным сердечником, coreless-двигатель обладает значительно меньшей инерцией ротора. Это позволяет ему практически мгновенно разгоняться и тормозить, обеспечивая исключительную точность позиционирования и быстрый отклик на команды . Цифровая технология гарантирует более высокое угловое разрешение и более точное удержание заданного положения по сравнению с аналоговыми сервоприводами .
Прочный корпус из алюминиевого сплава, обработанный на станках с ЧПУ, не только придает конструкции жесткость, но и эффективно отводит тепло от двигателя и электроники, сохраняя стабильность характеристик при длительных нагрузках.
Редуктор из закаленной стали с двумя прецизионными шарикоподшипниками сводит к минимуму люфт и гарантирует долговечность даже в условиях интенсивных нагрузок . Модель V6.0 поддерживает программирование через KST-Tool #1 / #5, что позволяет настраивать конечные точки, центр и направление вращения для идеальной установки .
Технические характеристики и совместимость
| Характеристика | 3.8 В | 6.0 В | 8.4 В |
|---|---|---|---|
| Крутящий момент | 1.4 кг/см | 2.2 кг/см | 2.8 кг/см |
| Скорость (60°) | 0.18 сек | 0.15 сек | 0.09 сек |
| Характеристика | Значение |
|---|---|
| Размеры (ДxШxВ) | 23.5 x 8 x 16.8 мм |
| Вес | 8 г |
| Рабочее напряжение | 3.8 – 8.4 В (HV) |
| Рабочая частота | 1520 мкс / 333 Гц |
| Тип двигателя | Coreless DC |
| Материал шестерен | Закаленная сталь |
| Подшипники | Двойные шарикоподшипники |
| Материал корпуса | Алюминиевый сплав (CNC) |
| Программирование | Да (KST-Tool #1, #5) |
| Soft Start | Поддерживается |
| Диапазон рабочих температур | -10°C до +65°C |
| Тип зубьев выходного вала | 25T |
Этот сервопривод идеально подходит для использования в FPV дронах в качестве привода для систем сброса груза и поворотных механизмов микроподвесов, а также для планёров DLG, F3K, F5K и других миниатюрных авиамоделей . Версия V6.0 получила улучшенный набор шестерен для минимизации люфта . Благодаря своей программируемости, высокой точности и сверхмалому весу, он станет отличным выбором для проектов, где важен каждый грамм и доля секунды.
Технические характеристики
- Номинальное напряжение: 7,4 В постоянного тока
- Диапазон напряжений: 3,8 В постоянного тока-8,4 В постоянного тока
- Крутящий момент
- 14N.cm@3.8V — 1.4kg.cm@3.8V
- 22N.cm@6.0V — 2.2kg.cm@6.0V
- 28N.cm@8.4V — 2.8kg.cm@8.4V
- Скорость
- 0,18сек/60° при 3,8 В
- 0,15сек/60° при 6,0 В
- 0,09сек/60°при 8,4 В.
-
Крутящий момент1,4 — 2,8 кг/см
-
Напряжение3,8 — 8,4 В
-
Скорость вращения0,18 — 0,09 с
