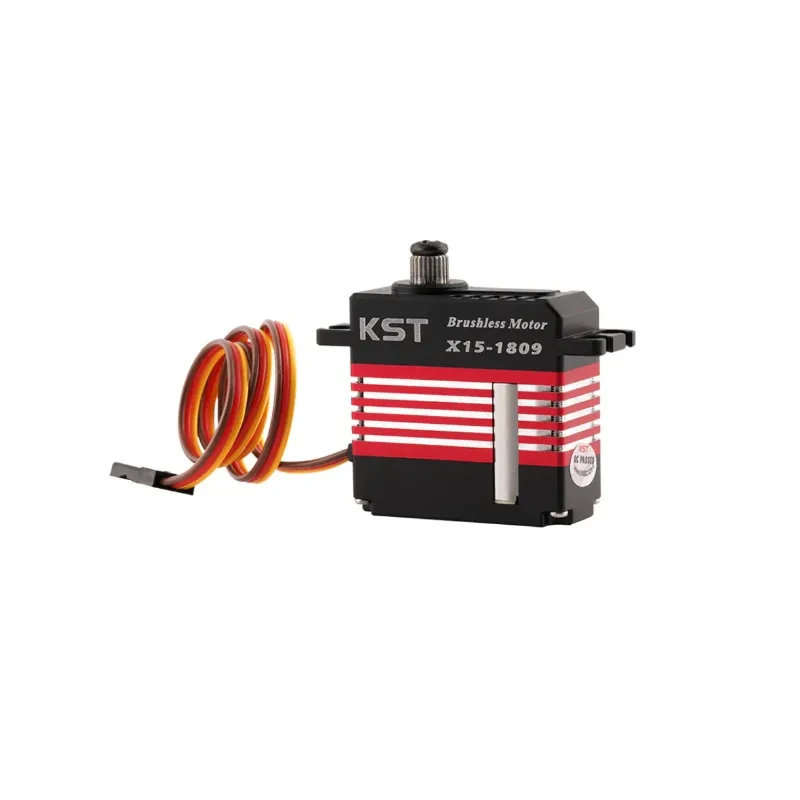

Cервопривод KST X15-1809 V8.0
Закажите мощный сервопривод KST X15-1809 V8.0 для точного и быстрого управления
Бренд KST (KST Servo) специализируется на высококачественных сервоприводах для RC-моделей. Компания выпускает цифровые и бесщёточные модели. В ассортименте есть сервоприводы для авиации, автомобилей и роботов. KST известен своей надёжностью и точностью.
- Бесщёточный двигатель для долгой и тихой работы.
- Алюминиевый корпус для отличного охлаждения.
- Крутящий момент 24 кг·см при 8.4 вольтах.
- Скорость 0.07 секунд на 60 градусов.
- Программируемый мягкий старт и режимы частоты.
Как работает бесщёточный сервопривод
Электронный регулятор подаёт напряжение на обмотки статора. Ротор с магнитами вращается без щёток. Датчик положения (потенциометр) отслеживает угол. Микроконтроллер сравнивает задание с текущим положением. При расхождении двигатель доворачивает вал. Два шарикоподшипника обеспечивают плавность.
Технические характеристики и функционал
Модель X15-1809 V8.0 имеет номинальное напряжение 7.4 В. Диапазон питания от 6.0 до 8.4 В постоянного тока. Крутящий момент составляет 18 кг·см при 6.0 В. При 7.4 В момент достигает 22 кг·см. При 8.4 В момент возрастает до 24 кг·см. Скорость при 6.0 В равна 0.09 с/60°. При 7.4 В скорость улучшается до 0.08 с/60°. При 8.4 В скорость достигает 0.07 с/60°.
Рабочая частота по умолчанию 1520 мкс / 333 Гц. Программатор может переключить на 760 мкс / 560 Гц. Угол перемещения по умолчанию ±50° (всего 100°). Диапазон рабочих температур от -10 до +65°C. Мягкий старт программируется под конкретную модель. Корпус изготовлен из алюминиевого сплава.
Двигатель бесщёточный (безъякорный) постоянного тока. Редуктор из закалённой стали. Датчик положения потенциометр. Два шарикоподшипника. Размеры корпуса 35.5x15x35.5 мм. Вес сервопривода 45 г ±10%.
Сервопривод идеален для крупных RC-самолётов и вертолётов. Подходит для беспилотников и роботов. Программируемый мягкий старт защищает механику. Высокий крутящий момент позволяет управлять большими поверхностями. Бесщёточная конструкция увеличивает срок службы.
- Номинальное напряжение: 7.4 В постоянного тока
- Диапазон напряжения: 6.0 – 8.4 В постоянного тока
- Крутящий момент: 18 кгс·см при 6.0 В, 22 кгс·см при 7.4 В, 24 кгс·см при 8.4 В
- Скорость: 0.09 с/60° при 6.0 В, 0.08 с/60° при 7.4 В, 0.07 с/60° при 8.4 В
- Рабочая частота: 1520 мкс / 333 Гц (по умолчанию), 760 мкс / 560 Гц (требуется программатор)
- Угол перемещения по умолчанию: ±50° (всего 100°)
- Диапазон рабочих температур: -10°C … +65°C
- Мягкий старт: программируемый
- Программируемый: да
- Материал корпуса: алюминиевый сплав
- Тип двигателя: бесщеточный двигатель постоянного тока
- Материал редуктора: закаленная сталь
- Датчик положения: потенциометр
- Шарикоподшипники: 2 подшипника
- Размеры корпуса: 35.5 x 15 x 35.5 мм ±0.2 мм
- Вес: 45 г ±10%
-
Вес0,045 кг
-
Габариты3,5 x 1,5 x 3,5 см
-
Крутящий момент18 — 24 кг/см
-
Напряжение6 — 8,4 В
-
Скорость вращения0,09 — 0,07 с
