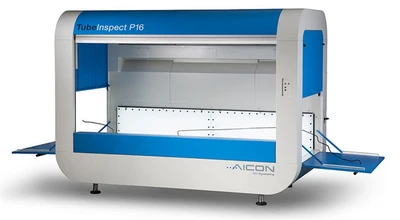

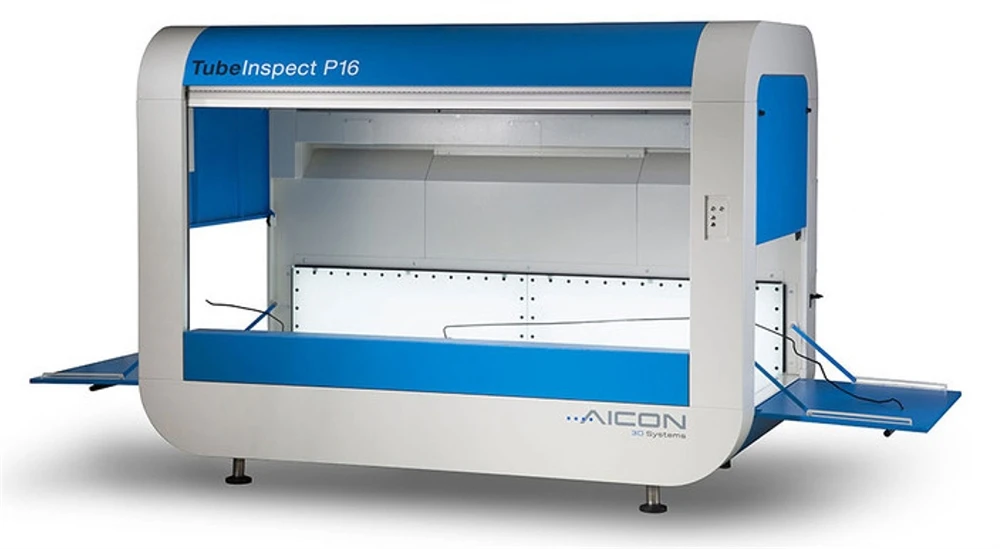

3D сканер Aicon TubeInspect P16
TubeInspect P16 значительно оптимизирует производственные процессы, например, установку гибочных машин, и значительно сокращает затраты за счет сокращения времени установки. TubeInspect устанавливает новые стандарты в измерении средних и длинных труб и проводов.
TubeInspect P16 - бесконтактная измерительная система и требует только, чтобы измеряемая труба помещалась в оптическую измерительную ячейку. Шестнадцать цифровых камер высокого разрешения с новейшей технологией GigE точно измеряют геометрию трубы за несколько секунд.
Трубу не нужно перемещать. Диапазон измерения TubeInspect P16 составляет 2600 мм х 1250 мм х 700 мм, и его можно расширить, перемещая трубу. TubeInspect P16 измеряет трубы диаметром от 3 мм до 200 мм. Изгибы между 1° и 340° также могут быть легко измерены. TubeInspect P16 может измерять трубы со связанными изгибами или с гибкими деталями.
TubeInspect P16 также способен измерять трубы со шланговыми секциями, формованными шлангами и шлангами с креплениями или монтажными приспособлениями. Таким образом, AICON значительно расширяет спектр оптических измерительных областей. Готовые измерения можно сравнить с ранее зарегистрированной частью образца или с импортированной моделью САПР.
TubeInspect P16 предоставляет онлайн-коррекции для гибочных машин
TubeInspect P16 может быть напрямую связан с гибочными машинами с числовым программным управлением (ЧПУ). Если измерения в трубах указывают на необходимость внесения изменений в процесс изготовления трубы, поправки непосредственно передаются на гибочный станок через программу ЧПУ. Если автоматическая передача коррекционных данных невозможна, определенные параметры вводятся вручную в программу. В любом случае исправления гибочного станка будут выполняться быстрее, чтобы изготавливались правильные размеры с минимальными потерями. Настройка машины становится предсказуемой, а время простоя резко сокращается.
Демонстрация работы
-
Вес без упаковки240 кг
-
Диаметр труб3.2 – 200 мм
-
Зона сканирования100 x 58 x 40 мм
-
Максимальная длина труб2 м
-
Программное обеспечениеTubeInspect
-
Размеры без упаковки1140 x 746 x 1140 мм
-
Точность сканирования35 мкм
-
Цветное сканированиеНет
