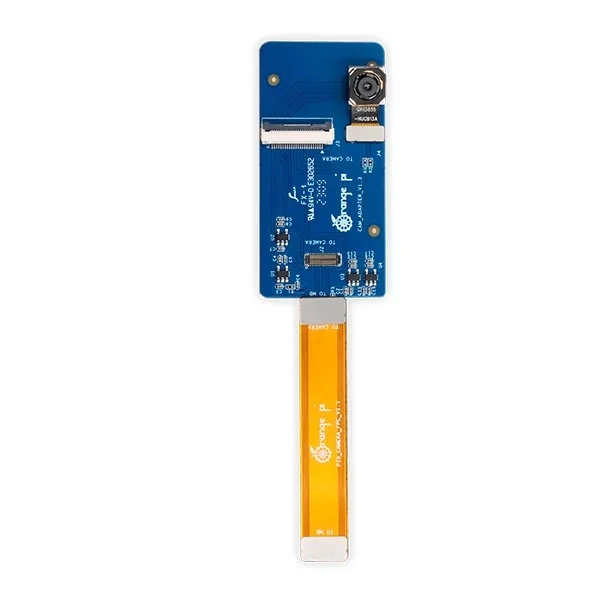

Камера Orange Pi 13Мп (13855) для Orange Pi 5, Orange Pi 5B, Orange Pi 5 Plus
Оригинальная камера Orange Pi 13Мп (13855) — закажите высокое разрешение для вашего проекта!
Камера Orange Pi 13Мп (13855) для Orange Pi 5, Orange Pi 5B, Orange Pi 5 Plus — это официальный модуль для захвата изображения. Он позволяет добавить функцию компьютерного зрения к вашей одноплатной системе. Вы сможете реализовать проекты с распознаванием объектов, видеонаблюдением или фотосъемкой. Камера специально разработана для совместимости с платами Orange Pi пятого поколения. Это качественный и доступный способ дать вашему устройству возможность видеть.
Данная камера подключается к специальному разъему на плате через гибкий шлейф. Она использует стандартный интерфейс MIPI CSI-2 для передачи данных. Благодаря этому достигается высокая скорость и стабильность потока. Изображение сразу готово для обработки мощным процессором платы. Вы сможете запускать сложные алгоритмы машинного обучения и компьютерного зрения.
-
Высокое разрешение 13 мегапикселей для детализированных снимков и видео.
-
Полная совместимость с Orange Pi 5, 5B и 5 Plus.
-
Качественный сенсор с хорошей светочувствительностью.
-
Простота подключения через стандартный разъем CSI.
-
Поддержка в официальных образах ОС и сообществом.
Как работает этот модуль камеры
Свет через объектив попадает на светочувствительную матрицу. Матрица преобразует оптическое изображение в электрические сигналы. Встроенный процессор камеры обрабатывает эти сигналы. Затем данные в цифровом виде передаются по шлейфу на главную плату. Процессор Orange Pi получает готовый кадр для дальнейшей работы.
Ключевым элементом является совместимость на аппаратном и программном уровне. Драйверы для этой камеры уже включены в ядро операционной системы. Вам не нужно искать сторонние драйверы или компилировать их. После подключения система обычно автоматически определяет устройство. Вы сможете быстро начать работу с камерой через стандартные инструменты.
Технические характеристики и возможности
Модуль оснащен сенсором разрешением 13 мегапикселей. Он способен захватывать фотографии с максимальным разрешением. Также поддерживается запись видео высокой четкости. Камера имеет фиксированный объектив с определенным углом обзора. Фокус обычно фиксированный, что подходит для большинства задач.
Функционально камера открывает множество возможностей для проектов. Ее можно использовать для системы безопасности и видеонаблюдения. Она идеальна для экспериментов с распознаванием лиц или объектов. Подходит для создания фото- или видео-тимлапсов. Также это основа для роботов, которые должны ориентироваться в пространстве.
Подключение камеры простое и не требует пайки. Нужно аккуратно открыть замок разъема CSI на плате Orange Pi. Вставить гибкий шлейф камеры контактами к разъему. Закрыть замок, надежно фиксируя шлейф. После этого можно включать питание и проверять работу в операционной системе.
Для работы с камерой потребуется установленная операционная система. Подойдут Orange Pi OS, Ubuntu, Debian или другие дистрибутивы. Управлять камерой можно через консольные утилиты, например, libcamera. Или использовать готовые графические интерфейсы и среды программирования. Например, OpenCV для сложных задач компьютерного зрения.
Эта камера особенно интересна для проектов на базе ИИ. Мощный процессор RK3588 плат Orange Pi 5 справляется с обработкой видео. Вы можете запускать нейронные сети для анализа изображения в реальном времени. Это может быть подсчет объектов, детектирование аномалий или считывание текста. Комбинация камеры и вычислительной платы создает мощный инструмент.
Основные характеристики
- Разрешение: 13,2 МП (4224x3136 пикселей)_
- Динамическое разрешение: 4224x3136_
- Поддерживаемые форматы: 13,2 МП, 10 МП (4224x2376), 4K2K (3840x2160), EIS 1080P (2112x1188), EIS
- 720P (1408x792)_
Оптические параметры
- Производительность: 1300 Вт пиксель_
- Глубина цвета: 10 бит_
- Фокусное расстояние: 3000 мм_
- Светосила: F 2.0 ±5%_
- Дальность фокусировки: 0,1 м – __
- Угол обзора: 77,6°_
- Искажение: <1,5%_
- Относительная освещённость: 450 мВ/люкс·сек_
- Электрические характеристики
- Скорость передачи изображения: 6–64 МГц_
- Усиление: 63,4 дБ (при 1x)_
- Управление экспозицией: усиление, экспозиция, частота кадров_
- Потребляемая мощность: 199 мВт (13 МП при 30 fps, ISP выкл.); ожидание 300 мкВт; XSHUTDOWN 1 мкВт_
- Напряжение питания: AVDD 2,8 В / DOVDD 1,8 В / DVDD 1,2 В_
- Интерфейсы и совместимость
- Выходной сигнал: 10-битный RGB RAW_
- Кодированный вывод: аналоговое или цифровое видео_
- Разъём: 49-pin_
- Обработка: коррекция пикселей, автокалибровка ч/б, коррекция виньетирования, HDR_
- Совместимость: Orange Pi 5, 5B, 5 Plus.
-
Размер пикселяMP13,2
-
Разрешение записи4224p
