ESC регулятор Maytech Mini ESC VESC_TOOL 30A
Купите ультракомпактный ESC регулятор Maytech Mini ESC VESC_TOOL 30A для вашего микро-дрона!

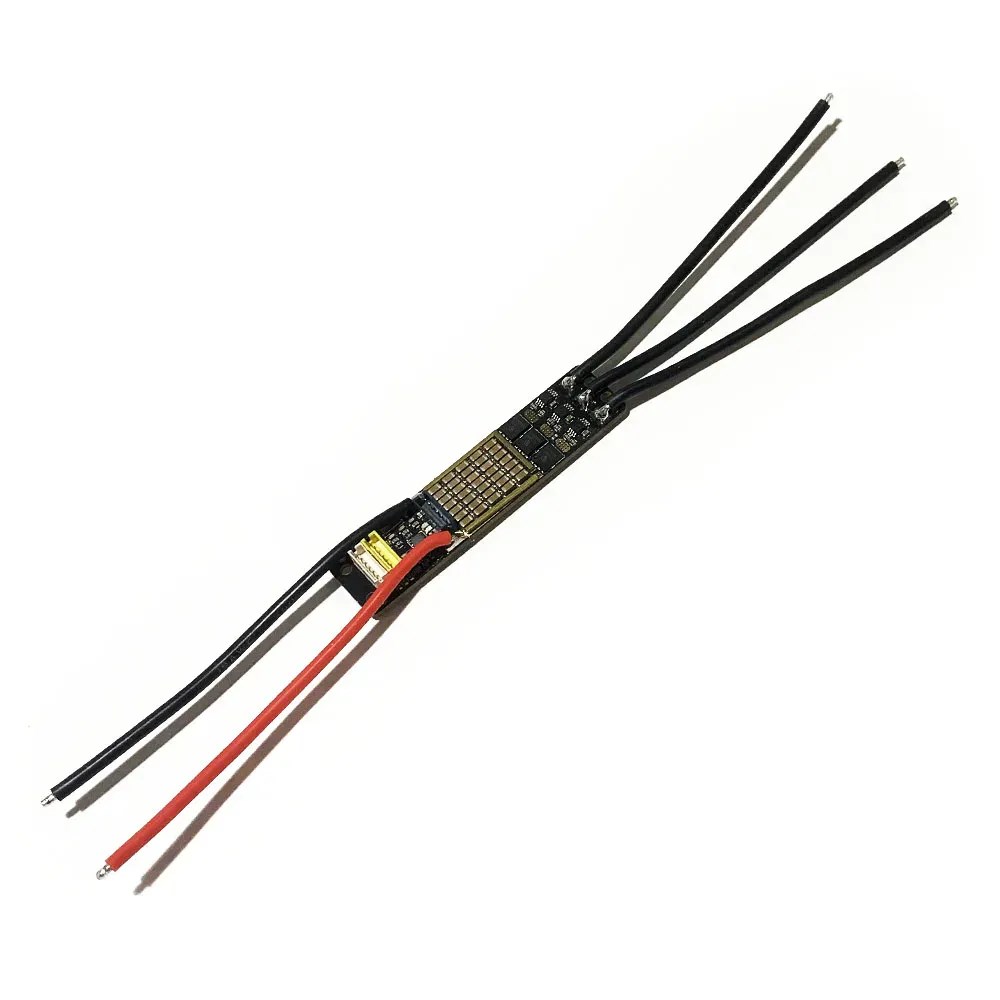

Получите передовую технологию управления в миниатюрном корпусе. ESC регулятор Maytech Mini ESC VESC_TOOL 30A (модель MTSPF6.0M) является самым маленьким контроллером на рынке, построенным на базе архитектуры VESC6, с размерами всего 18x65 мм.
Эта компактность открывает новые возможности для создания миниатюрных беспилотников, микро-роботов и других устройств, где важен каждый миллиметр пространства . При этом регулятор сохраняет всю мощь и гибкость программной платформы VESC, поддерживая широкий спектр настроек и режимов работы .
-
Ультракомпактный размер (18x65 мм) для интеграции в самые тесные конструкции .
-
32-битный процессор STM32F405RT6 с архитектурой VESC6 для мощных вычислений .
-
Поддержка напряжения 3-10S LiPo (до 42В) для гибкости в выборе батарей .
-
Работа в режиме FOC (Field Oriented Control) для плавного и тихого хода .
-
Полная совместимость с ПО VESC_TOOL для тончайшей настройки и мониторинга .
Принцип работы и передовые технологии
Регулятор Maytech Mini ESC построен на архитектуре VESC6, что делает его не просто устройством управления, а полноценной интеллектуальной платформой. 4-слойная печатная плата с медью 3oz и усиленные медными шинами силовые дорожки обеспечивают минимальное сопротивление и отличную проводимость.
В основе лежит мощный микроконтроллер STM32F405RT6, который обрабатывает сложнейшие алгоритмы векторного управления (FOC) в реальном времени . В отличие от стандартных регуляторов, FOC обеспечивает плавность хода, сравнимую с сервоприводами, высокую эффективность и бесшумную работу мотора .
Регулятор поддерживает как датчиковые, так и бездатчиковые моторы, а также может управлять коллекторными двигателями и даже работать как диммер или электронный предохранитель . Программное обеспечение VESC_TOOL позволяет обновлять прошивку, настраивать сотни параметров, включая PID-регуляторы, токовые ограничения, режимы торможения с рекуперацией энергии, и получать в реальном времени данные о токе, напряжении, температуре и оборотах .
Технические характеристики и подключение
| Характеристика | Значение |
|---|---|
| Модель | MTSPF6.0M (MTSVESC6.0MINI) |
| Постоянный ток | 30 А |
| Пиковый ток | 50 А |
| Входное напряжение | 8–42 В (3–10S LiPo) |
| BEC выход | 5 В / 1.5 А |
| Размеры платы | 75 x 18 мм |
| Вес | 22 г |
| Аппаратная база | VESC6 |
| Силовые ключи | 6 x ON NTMFS5C628NL (60В/2.4 мОм) |
| Драйвер | TI LM5113SDE (до 100В) |
| Конденсаторы | 56 x 2.2 мкФ, 100В, керамические |
| Интерфейсы | PPM, UART, I2C, ADC, датчики Холла |
Для программирования и связи с компьютером используется порт USB с сигналами GND, DP и DM . Порт PPM предназначен для подключения приемников. Порт COMM (A1, A2, TX, RX, GND, 5V) позволяет подключать Arduino, Raspberry Pi и другие управляющие устройства. Порт SENSOR служит для подключения моторов с датчиками Холла . Внимание! При использовании нескольких регуляторов по CAN-шине подключайте только CAN L и CAN H, никогда не соединяя линии GND и 5V.
Технические характеристики
- Напряжение: 8-42 В; Lipo 3-10 С
- Прошивка: подходит для 5,2 прошивки и ниже (vesc _ tool3.00 и ниже)
- BEC: 5 В/1,5 А
- Продолжи. Ток: 30A
- Импульсный ток: 50 А
- Версия оборудования: на базе VESC6
- Размер печатной платы: мини-размер 75 мм * 18 мм
- Ширина: 22 г/
-
Вес0,022 кг
-
Габариты7,5 x 1,8 см
-
Пиковый ток50 А
-
Рабочий ток30 А
