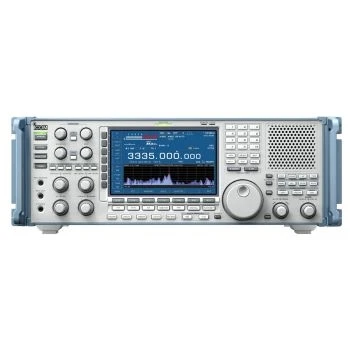

Сканирующий приемник Icom IC-R9500

Многолетний опыт разработки высокочастотной радиоаппаратуры в сочетании с применением последних достижений в области цифровой техники позволил специалистам корпорации ICOM достичь в новом сканирующем приемнике IC-R9500 уровня +40 dBm точки пересечения по интермодуляционным составляющим третьего порядка (точка IP3), что обеспечило широкий динамический диапазон приемника (109 dB на 14,1 МГц). Высокий уровень технических характеристик и помехозащищенности связан с применением специализированных цифровых процессоров, перестраиваемых цифровых фильтров, термостатированного кварцевого генератора.

Особенности сканирующего приемника IC-R9500:

• Широкий частотный диапазон: 0,005 - 3335 МГц
• Виды модуляции: SSB, AM, FM (WFM), CW, FSK, при наличии дополнительно приобретаемого модуля UT-122 осуществляется прием сигналов стандарта APCO P25.
• Высокая стабильность частоты: ± 0,05 • 10-6 , обеспечиваемая применением термостатированного кварцевого генератора.
• Широкий набор средств помехозащиты: двухканальное регулируемое устройство подавления помех, управляемое цифровым процессором, позволяющее значительно снизить уровень импульсных и шумовых помех; цифровой процессор, реализующий функцию выделения полезного сигнала на фоне флуктуационного шума, что позволяет повысить разборчивость принимаемой информации; двухточечный ручной цифровой узкополосный режекторный фильтр, позволяющий подавить одновременно два сильных паразитных сигнала; режим синхронного детектирования для условий приема слабого АМ сигнала или наличия фединга; режим демодуляции сигнала верхней или нижней боковых полос для устранения помехи от соседнего сильного сигнала; 5 независимых НЧ фильтров со срезом ВЧ для защиты от помех, связанных с присутствием сильных сигналов в рабочей полосе.
• 2 специализированных устройства цифровой обработки сигналов
• Многорежимный спектроскоп
• Измерение интенсивности принимаемого сигнала в режимах S-метр, dBµ, dBµ (emf), dBm с точностью ±3 dB в 3-х последних режимах
• 7-дюймовый цветной ЖК дисплей с активной матрицей 800 x 480
• 10-кнопочная клавиатура для оперативной настройки приемника
• функция автоматической настройки в режимах SSB/CW/AM
• 2 цифровых устройства записи сигналов, синтезатор речи
• USB порт для подключения внешних устройств (ПК, клавиатура и т.д.)
• 4 антенных разъема: SO-239 , Phono (RCA) , Type-N (2 разъема)

Технические характеристики IC-R9500

• Диапазоны частот: 0,005 – 3335,000000 МГц (может отличаться, в зависимости от версии)
• Виды модуляции принимаемых сигналов: USB, LSB, CW, FSK, AM, FM, WFM, P25 (при наличии дополнительно приобретаемого модуля UT-122)
• Чувствительность: (SSB, FSK, CW, AM при 10 dB S/N; FM, FM50k, WFM при 12 dB SINAD)
• Диапазон, МГц SSB,CW,FSK AM FM FM50k WFM
• 0,100-1,799* 0,5 6,3 - - -
• 1,800-29,999* 0,2 2,5 0,5*** 0,71*** -
• 30,0-2499,999** 0,32 3,5 0,5 0,71 1,4
• 2500-2999,999** 0,32 3,5 0,5 0,71 1,4
• 3000-3335,000** 1,0 11 1,6 2,2 4,5
• *предус.1-вкл. **предус.-вкл. ***28-29,999 МГц
• Избирательность: Не менее Не более
• USB, LSB, FSK 2,4 кГц / -3 dB 3,6 кГц / -60 dB
• CW 500 Гц / -3 dB 700 Гц / -60 dB
• AM 6,0 кГц / -3 dB 15,0 кГц / -60 dB
• FM 12,0 кГц / -3 dB 25,0 кГц / -60 dB
• WFM 180 кГц / -6 dB
• Уровень подавления помех по побочному и зеркальному каналам:
• 0,1 – 30,0 МГц не менее 70 dB
• 30,0 – 2500,0 МГц не менее 50 dB
• 2500,0 – 3000,0 МГц не менее 40 dB
• Динамический диапазон: 109 dB на 14,1 МГц
• Каналы памяти: 1020 (1000 – обычные, 20 – сканирование границ)
• Рабочие температуры: От 0 _С до +50 _С
• Потребление энергии: Не более 100 ВА
• Габариты: 424 x 149 x 340 мм (без учета выступающих частей)
• Вес: 20 кг
