Коаксиальный кабель Hengxin HCAAY-50-12 1/2"

Фидерный кабель 1/2_ рассчитан на максимальную частоту сигнала 8,8 ГГц. Наименьшие потери кабель демонстрирует в диапазон частот сотовой связи 0–3 ГГц, а также на частоте беспроводных WiFi-сетей (2,4 ГГц). Благодаря минимальным потерям при передаче сигнала, высокому качеству исполнения, долговечности и надежности, HCAAYZ-50-12 пользуется большой популярностью среди сотовых операторов и монтажных организаций.

Как и другие коаксиальные кабели, фидер состоит из нескольких элементов: центральной жилы, диэлектрика, внешнего проводника и оболочки. В отличие от обычных «коаксиалов», в качестве внешнего проводника (экрана) в фидере используется сплошная медная трубка.

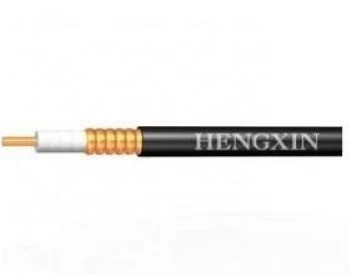

Hengxin HCAAYZ-50-12 имеет следующую структуру:

• Центральная проводящая жила из алюминия, покрытая медью (_4,8 мм). Поскольку при передаче ВЧ-сигнала действует так называемый скин-эффект, использование алюминиевого «сердечника» не оказывает негативного влияния на качество линии связи;
• Слой физически вспененного полиэтилена (_12,3 мм). Диэлектрический материал обеспечивает корректное волновое сопротивление линии (50 Ом), а также поддерживает постоянное соосное расположение всех элементов;
• Наружный проводник в виде гофрированной медной трубки (_13,8 мм). Этот элемент отвечает за экранирование линии передачи, то есть за защиту от внешних помех и наводок. Также экран предотвращает излучение передаваемого сигнала наружу;
• Безгалогенная огнестойкая оболочка (_15,7 мм) — наружный слой кабеля, который контактирует с внешней средой. Оболочка фидера относится к классу LSZH, то есть не содержит галогенов и не воспламеняется при воздействии огня.

Именно благодаря огнестойкой оболочке этот фидер можно свободно применять в публичных заведениях, где необходимо соблюдение пожарных требований. При контакте с пламенем оболочка не выделяет едких веществ и практически не вносит вклад в задымленность помещения.

Низкие потери и круглогодичная эксплуатация
Чаще всего эта марка используется для передачи сотового сигнала. Например, на популярной частоте GSM-связи 900 МГц этот фидер показывает затухание менее 6,87 дБ на 100 м. На частоте WiFi (2,4 ГГц) этот параметр составит 11,8 дБ. На частоте 4G-интернета (2500 МГц) потери лишь слегка превысят отметку 12 дБ.

Hengxin HCAAYZ-50-12 совместим с разъемами и другими аксессуарами для кабелей формата 1/2_ от крупнейших производителей телекоммуникационного оборудования. Обычно этот фидер применяется с коннекторами промышленного типа, такими как 7/16 DIN и 4.3-10, иногда — с разъемами N-type.

Фидер поддерживает работу при температуре от от -55°С до +85°С, а монтаж возможен при температуре от -40°С до +60°С. Оболочка устойчива к изменениям температуры, влаге и УФ-лучам, а значит, подходит в том числе для уличного монтажа.

Характеристики

• Тип кабеля: коаксиальный фидер 1/2_;
• Центральный проводник (материал): алюминий, покрытый медью;
• Центральный проводник (диаметр): 4,8 мм;
• Диэлектрик (материал): вспененный полиэтилен;
• Диэлектрик (диаметр): 12,3 мм;
• Внешний проводник (материал): гофрированная медная трубка;
• Внешний проводник (диаметр): 13,8 мм;
• Внешняя оболочка (материал): безгалогенная, с низким выделением дыма при горении;
• Внешняя оболочка (диаметр): 15,7 мм;
• Цвет: черный;
• Частота отсечки: 8,8 ГГц;
• Волновое сопротивление: 50 ±1 Ом;
• Погонная емкость: 76 пФ/м;
• Скорость распространения сигнала: 86%;
• Сопротивление изоляции: 5000 МОм/км;
• Напряжение пробоя оболочки: 5000В;
• Пиковое напряжение (ВЧ): 1,6 кВ;
• Допустимая мощность: 40 кВт;
• Эффективность экранирования при частоте > 10 МГц: > 120 дБ;
• Минимальный радиус изгиба (однократный): 50 мм;
• Минимальный радиус изгиба (многократный): 125 мм;
• Минимальное число изгибов: 15 циклов;
• Усилие на разрыв: 1100 Н;
• Стойкость к сдавливанию: 20 Н/мм;
• Температура монтажа: от -40°С до +60°С;
• Температура эксплуатации: от -55°С до +85°С;
• Температура хранения: от -55°С до +85°С.
