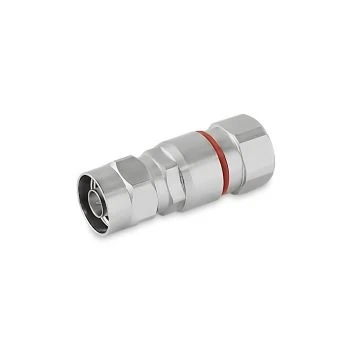

Разъем Hengxin NF-1/2”L
Артикул:
1601811328-0
Вес:
0
кг.
Наличие:
Под заказ
Свяжитесь с нами насчет цены
Количество:
Коаксиальный разъем (вилка) типа NM-1/2”L предназначен для оконечивания гибких фидерных кабелей диаметром 1/2" с волновым сопротивлением 50 Ом.
Разъем может устанавливаться на кабель с помощью специального инструмента и может использоваться для подключений компонентов антенно-фидерного тракта базовых станций мобильной связи GSM, LTE или межблочных соединений радиоаппаратуры в диапазоне частот до 11000 МГц.
Вилка имеет медный посеребренный центральный проводник, изоляцию из термопластичного полимера TPX и медный внешний проводник с триметаллическим покрытием. Силиконовый уплотнитель и медная гайка с триметаллическим покрытием гарантируют надежное герметичное соединение.
Разъем характеризуется расширенным диапазоном частот (Frequency Range), малыми вносимыми потерями (IL), большим затуханием отражения (Return Loss) и отличным показателем пассивных интермодуляционных искажений (PIM). В эксплуатации он обладает хорошими механическими характеристиками, герметичностью и надежностью при работе в сложных условиях окружающей среды.
Если вам требуется недорогой надежный разъем с хорошими характеристиками для гибкого фидера 1/2 дюйма, рекомендуем обратить внимание на современную модель NM-1/2”L.
Файлы: https://radiosale.ru/upload/iblock/c88/mre5jk50u05fe3w1ypp2aop90mc1kaqq.pdf
Разъем может устанавливаться на кабель с помощью специального инструмента и может использоваться для подключений компонентов антенно-фидерного тракта базовых станций мобильной связи GSM, LTE или межблочных соединений радиоаппаратуры в диапазоне частот до 11000 МГц.
Вилка имеет медный посеребренный центральный проводник, изоляцию из термопластичного полимера TPX и медный внешний проводник с триметаллическим покрытием. Силиконовый уплотнитель и медная гайка с триметаллическим покрытием гарантируют надежное герметичное соединение.
Разъем характеризуется расширенным диапазоном частот (Frequency Range), малыми вносимыми потерями (IL), большим затуханием отражения (Return Loss) и отличным показателем пассивных интермодуляционных искажений (PIM). В эксплуатации он обладает хорошими механическими характеристиками, герметичностью и надежностью при работе в сложных условиях окружающей среды.
Если вам требуется недорогой надежный разъем с хорошими характеристиками для гибкого фидера 1/2 дюйма, рекомендуем обратить внимание на современную модель NM-1/2”L.
Характеристики:
Коннекторы
- Тип: N male (вилка);
- Центральный проводник (вилка) (материал): медь посеребренная;
- Центральный проводник (гнездо) (материал): бронза посеребренная;
- Диэлектрик (материал): TPX;
- Корпус/ Внешний проводник (материал): медь с триметаллическим покрытием;
- Уплотнитель (материал): силиконовая резина;
- Гайка (материал): медь с триметаллическим покрытием.
Электрические характеристики
- Частотный диапазон: 0-11 ГГц;
- Номинальное волновое сопротивление: 50±2 Ом;
- Сопротивление центрального контакта: 1,0 мОм;
- Сопротивление внешнего контакта: 0,25 мОм;
- Сопротивление изоляции: 5000 МОм•км;
- Вносимые потери (на 2,2 ГГц): _ 0,05 дБ;
- Потери на отражение (на 2,2 ГГц): 37 дБ;
- PIM3(2*43dBm): _ -155 дБ;
- Диэлектрическая прочность по напряжению (постоянный ток): 2500 В;
- Рабочее напряжение: 1500 В.
Механические характеристики
- Надежность (количество сочленений): 500;
- Стойкость при механическом ударе: MIL-STD-202, Method 213, Test Condition D;
- Стойкость к вибрации: MIL-STD-202, Method 204, Condition A;
- Класс защиты оболочек: IP-68 (24 часа).
Климатические характеристики
- Диапазон допустимых температур: -45…+85°C.
-
Бренд (производитель)Hengxin
-
Диапазон рабочих температур, °Сот -45 до +85
-
Класс защиты, IP68
-
КомплектацияРазъем Hengxin NM-1/2”L.
-
РазъемN-male
-
Сопротивление внешнего проводника по постоянному току, Ом/км0,25
-
Сопротивление внутреннего проводника по постоянному току, Ом/км1
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50
-
Тип кабеляна коаксиальный фидер 1/2_
-
Частота отсечки, ГГц11
