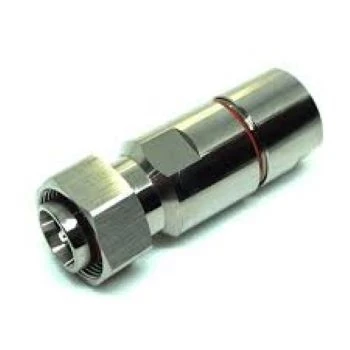

Разъем Hengxin 4310M-1/2”L
Разъем Hengxin 4310M-1/2”L
Артикул:
747528511-0
Вес:
0
кг.
Наличие:
Под заказ
Свяжитесь с нами насчет цены
Количество:
Разъем может устанавливаться на кабель (например, HCAAY-50-12) с помощью специального инструмента и может использоваться для подключений компонентов антенно-фидерного тракта базовых станций мобильной связи GSM, LTE или межблочных соединений радиоаппаратуры в диапазоне частот до 6000 МГц.
Вилка имеет медный посеребренный центральный проводник, плотную ПТФЭ изоляцию медный внешний проводник с триметаллическим покрытием. Силиконовый уплотнитель и медная гайка с триметаллическим покрытием гарантируют надежное герметичное соединение.
Разъем характеризуется малыми вносимыми потерями (IL), большим затуханием отражения (Return Loss) и отличным показателем пассивных интермодуляционных искажений (PIM). В эксплуатации он обладает хорошими механическими характеристиками, герметичностью и надежностью при работе в сложных условиях окружающей среды.
Если вам требуется недорогой надежный разъем с хорошими характеристиками для гибкого фидера 1/2 дюйма, рекомендуем обратить внимание на современную модель 4310M-1/2”L.
Файлы: https://radiosale.ru/upload/iblock/ea7/bylym81w2wx1q2bskma22vxc6b3kr3x1.pdf
Вилка имеет медный посеребренный центральный проводник, плотную ПТФЭ изоляцию медный внешний проводник с триметаллическим покрытием. Силиконовый уплотнитель и медная гайка с триметаллическим покрытием гарантируют надежное герметичное соединение.
Разъем характеризуется малыми вносимыми потерями (IL), большим затуханием отражения (Return Loss) и отличным показателем пассивных интермодуляционных искажений (PIM). В эксплуатации он обладает хорошими механическими характеристиками, герметичностью и надежностью при работе в сложных условиях окружающей среды.
Если вам требуется недорогой надежный разъем с хорошими характеристиками для гибкого фидера 1/2 дюйма, рекомендуем обратить внимание на современную модель 4310M-1/2”L.
Характеристики:
Коннекторы
- Тип: 4.3-10male (вилка)
- Центральный проводник (вилка) (материал): Медь посеребренная
- Центральный проводник (гнездо) (материал): Бронза посеребренная
- Диэлектрик (материал): ПТФЭ
- Корпус/ Внешний проводник (материал): Медь с триметаллическим покрытием
- Уплотнитель (материал): Силиконовая резина
- Гайка (материал): Медь с триметаллическим покрытием
Электрические характеристики
- Частотный диапазон: 0-6 ГГц;
- Номинальное волновое сопротивление: 50±2 Ом;
- Сопротивление центрального контакта: 1,5 мОм;
- Сопротивление внешнего контакта: 1,5 мОм;
- Сопротивление изоляции: 10000 МОм•км;
- Вносимые потери (на 2,2 ГГц): _ 0,05 дЬ;
- Потери на отражение (на 2,2 ГГц): 37 дБ;
- PIM3(2*43dBm): _ -160 дБ;
- Диэлектрическая прочность по напряжению (постоянный ток): 2500 В;
- Рабочее напряжение: 1400 В.
Механические характеристики
- Надежность (количество сочленений): 500;
- Стойкость при механическом ударе: MIL-STD-202, Method 213, Test Condition D;
- Стойкость к вибрации: MIL-STD-202, Method 204, Condition A;
- Класс защиты оболочек: IP-68 (24 часа).
Климатические характеристики
- Диапазон допустимых температур: -45...+85°C.
-
Бренд (производитель)Hengxin
-
Диапазон рабочих температур, °Сот -45 до +85
-
Класс защиты, IP68
-
КомплектацияРазъем Hengxin 4310M-1/2”L.
-
РазъемN-male
-
Сопротивление внешнего проводника по постоянному току, Ом/км1,5
-
Сопротивление внутреннего проводника по постоянному току, Ом/км1,5
-
Сопротивление изоляции, не менее МОм/км10000
-
Сопротивление, Ом50
-
Тип кабеляна коаксиальный фидер 1/2_
-
Частота отсечки, ГГц6
