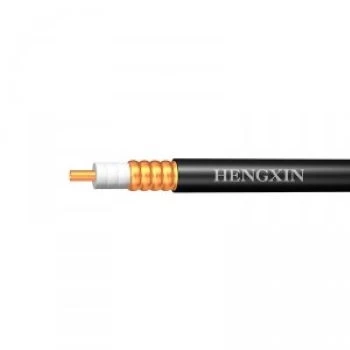

Коаксиальный кабель Hengxin HCTAY-50-23 7/8"A
Артикул:
897958908-0
Вес:
0
кг.
Наличие:
Под заказ
Свяжитесь с нами насчет цены
Количество:
Фидерный кабель 7/8_ с низким затуханием сигнала применяется для коммутации оборудования в составе систем усиления сотовой связи и на базовых станциях сотовых операторов. Благодаря оригинальной конструкции, фидер Hengxin HCTAY-50-23 обеспечивает передачу сигнала с минимальными потерями. Эта марка может использоваться для работы с сигналом высокой мощности частотою до 4900 МГц.
Низкое затухание сигнала даже на больших расстояниях
Затухание в фидерном кабеле зависит от частоты передаваемого сигнала. Например, при передаче сигнала на частоте 900 МГц затухание в стометровом фидере составит 3,65 дБ, а на частоте 2500 МГц — 6,76 дБ. Сверхнизкие значения затухания позволяют использовать HCTAY-50-23 для создания протяженных кабельных трасс длиною свыше 20 метров.
Кабельные линии 7/8_ в основном используются для подключения профессионального и специализированного оборудовании. Высокая стоимость за метр, низкая гибкость и большой диаметр внешней оболочки несколько ограничивают распространение фидера в любительском и бытовом радиооборудовании.
Конструкция фидерного кабеля 7/8_
Hengxin HCTAY-50-23(7/8_A) имеет классическую фидерную структуру:
Центральный проводник представляет собой гладкую медную трубку с внешним диаметром 9,45 мм;
Слой диэлектрика из вспененного полиэтилена разделяет центральный и внешний проводники и обеспечивает их соосное расположение;
В качестве внешнего проводника в конструкции фидера применяется гофрированная медная трубка с диаметром 25,4 мм;
Наружная оболочка выполнена из полиэтилена черного цвета, общий диаметр кабеля — 27,8 мм.
Минимальный радиус однократного изгиба составляет 90 мм, многократного — 250 мм. Фидерный кабель 7/8_ нельзя назвать гибким, однако в основных областях применения (например, для подключения антенны к приемнику/передатчику сотового оператора) это не является существенным недостатком.
Кабель Hengxin HCTAY-50-23(7/8_A)
Характеристики
Тип кабеля: коаксиальный фидер 7/8_;
Центральный проводник (материал): гладкая медная трубка;
Центральный проводник (диаметр): 9,45 мм;
Диэлектрик (материал): вспененный полиэтилен;
Диэлектрик (диаметр): 22,8 мм;
Внешний проводник (материал): гофрированная медная трубка;
Внешний проводник (диаметр): 25,4 мм;
Внешняя оболочка (материал): полиэтилен (PE);
Внешняя оболочка (диаметр): 27,8 мм;
Цвет: черный;
Частота отсечки: 1–4900 МГц;
Волновое сопротивление: 50 ±1 Ом;
Погонная емкость: 74 пФ/м;
Скорость распространения сигнала: 89%;
Сопротивление изоляции: 5000 МОм/км;
Пиковое напряжение (ВЧ): 3 кВ;
Допустимая мощность: 91 кВт;
Эффективность экранирования при частоте > 10 МГц: > 120 дБ;
КСВн (коэффициент стоячей волны по напряжению): 0,8–1,0 ГГц: _ 1,10;
1,7–2,4 ГГц: _ 1,10;
Затухание (на 100 м, при 20°C): 100 МГц: 1,13 дБ
150 МГц: 1,40 дБ
200 МГц: 1,62 дБ
280 МГц: 1,95 дБ
450 МГц: 2,50 дБ
800 МГц: 3,42 дБ
900 МГц: 3,65 дБ
1000 МГц: 3,88 дБ
1500 МГц: 4,90 дБ
1800 МГц: 5,45 дБ
2000 МГц: 5,75 дБ
2200 МГц: 6,15 дБ
2400 МГц: 6,45 дБ
2500 МГц: 6,76 дБ
3000 МГц: 6,95 дБ;
Минимальный радиус изгиба (однократный): 90 мм;
Минимальный радиус изгиба (многократный): 250 мм;
Минимальное число изгибов: 15 циклов;
Усилие на разрыв: 1500 Н (150,59 кг);
Температура монтажа: от -40°С до +60°С;
Температура эксплуатации: от -55°С до +85°С;
Температура хранения: от -55°С до +85°С.
Файлы: https://radiosale.ru/upload/iblock/703/dyqe8dhuzo6t3rff5ux8gj95hgb1gd1j.pdf
-
Бренд (производитель)Hengxin
-
Внешний проводник (диаметр), мм25,4
-
Внешний проводник (материал)Гофрированная медная трубка
-
Внешняя оболочка (диаметр), мм27,8
-
Внешняя оболочка (материал)Черный полиэтилен
-
ГорючийДа
-
Диэлектрик (диаметр), мм22,8
-
Диэлектрик (материал)вспененный полиэтилен
-
Допустимая мощность, кВт91
-
КомплектацияКоаксиальный кабель Hengxin HCTAY-50-23.
-
КСВ1.1:1
-
Минимальное число изгибов15
-
Минимальный радиус изгиба (многократный), мм250
-
Минимальный радиус изгиба (однократный), мм90
-
Пиковое напряжение (ВЧ), кВ3
-
Погонная емкость, пФ/м74
-
Скорость распространения сигнала, %89
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50±1
-
Температура монтажа, °Сот -40 до +60
-
Температура хранения,_от -55 до +85
-
Температура эксплуатации, °Сот -55 до +85
-
Тип кабелякоаксиальный фидер 7/8"
-
Тип оболочкигибкий
-
Усиление на разрыв, H1500
-
Центральный проводник (диаметр), мм9,45
-
Центральный проводник (материал)Гладкая медная трубка
-
Частота отсечки, ГГц4,9
