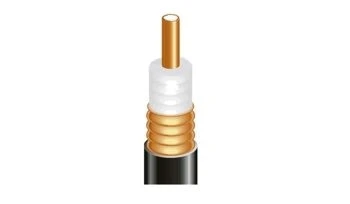

Коаксиальный кабель Телеконта PK50-12-331-Снг(С) (1/2"R HF)
Артикул:
314413090-0
Вес:
0
кг.
Наличие:
Под заказ
Свяжитесь с нами насчет цены
Количество:
Конструкция
Внутренний проводник (материал): алюминиевая проволока, плакированная медью.
Диэлектрик (материал): пористый полиэтилен физического вспенивания.
Наружный проводник (материал): медная сварная трубка с кольцевой формой гофра.
Оболочка (материал): полиэтилен черного цвета негорючий бездымный.
Физические размеры
Наружный диаметр внутреннего проводника: 4,8±0,05 мм;
Диаметр внешнего проводника: 13,8±0,15 мм;
Внешний диаметр диэлектрика: 12,6 ± 0,15 мм;
Диаметр оболочки: 15,7±0,3 мм.
Электрические характеристики
Ёмкость: 76 пФ/м;
Волновое сопротивление: 50±1 Ом;
Относительное укорочение длины волны: 86 %;
Сопротивление оболочки: >3000 M_·км;
Частота отсечки: 8,8 ГГц;
Испытательное напряжение: 6,0 КВ;
Сопротивление наружного проводника: _1,62 _/км;
Сопротивление внутреннего проводника: _2,08 _/км;
Интермодуляция 3-го порядка: -155,00 дБ.
КСВН
800~1000 МГц : _1,12;
1700~1900 МГц: _1,15;
1900~2200 МГц: _1,15;
2300~2700 МГц: _1,18.
Механические характеристики и окружающей среды
Минимальный радиус изгиба
Одиночный изгиб: 80 мм;
Многократный изгиб: 125 мм;
Число изгибов: 15;
Температура хранения: от -55 до +85_;
Температура монтажа: от -40 до +60_;
Рабочая температура: от -55 до +85_4
Масса кабеля: 0,21 кг/м.
Диапазон МГц/Затухание дБ / 100 м
150: 3,000
280: 4,150
450: 5,320
800: 7,220
900: 7,700
1500: 10,160
1800: 11,230
2400: 13,170
3000: 14,930
Файлы: https://radiosale.ru/upload/iblock/b05/iykmahyfk4q5kxq98s78kr1x9xj079m2.pdf
-
Бренд (производитель)Телеконта
-
Внешний проводник (диаметр), мм13,8
-
Внешний проводник (материал)Медная сварная трубка с кольцевой формой гофра
-
Внешняя оболочка (диаметр), мм15,7
-
Внешняя оболочка (материал)Полиэтилен черного цвета негорючий бездымный
-
ГорючийНет
-
Диэлектрик (диаметр), мм12,6
-
Диэлектрик (материал)Пористый полиэтилен физического вспенивания
-
КомплектацияКоаксиальный кабель Телеконта PK50-12-331-C.
-
Масса кабеля, кг/м0,21
-
Минимальное число изгибов15
-
Минимальный радиус изгиба (многократный), мм125
-
Минимальный радиус изгиба (однократный), мм80
-
Пиковое напряжение (ВЧ), кВ6
-
Погонная емкость, пФ/м76
-
Скорость распространения сигнала, %86
-
Сопротивление внешнего проводника по постоянному току, Ом/км2,08
-
Сопротивление внутреннего проводника по постоянному току, Ом/км1,62
-
Сопротивление изоляции, не менее МОм/км3000
-
Сопротивление, Ом50±1
-
Температура монтажа, °Сот -40 до +60
-
Температура хранения,_от -55 до +85
-
Температура эксплуатации, °Сот -55 до +85
-
Тип кабелякоаксиальный фидер 1/2"
-
Тип оболочкигибкий
-
Центральный проводник (диаметр), мм4,8
-
Центральный проводник (материал)алюминиевая проволока, плакированная медью
-
Частота отсечки, ГГц8,8
