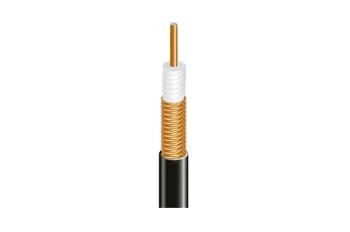

Коаксиальный кабель Телеконта PK50 9-331 СНГ (1/2"S HF)
Коаксиальный кабель Телеконта PK50 9-331 СНГ (1/2"S HF)
Артикул:
1349487646-0
Вес:
0
кг.
Наличие:
Под заказ
Свяжитесь с нами насчет цены
Количество:
Конструкция
Внутренний проводник (материал): алюминиевая проволока, плакированная медью.
Диэлектрик (материал): пористый полиэтилен физического вспенивания.
Наружный проводник (материал): медная сварная трубка со спиральной формой гофра.
Оболочка (материал): полиэтилен черного цвета негорючий бездымный.
Физические размеры
Наружный диаметр внутреннего проводника: 3,55±0,05 мм;
Диаметр внешнего проводника: 12,0±0,20 мм;
Внешний диаметр диэлектрика: 9,5 ± 0,20 мм;
Диаметр оболочки: 13,3±0,3 мм.
Электрические характеристики
Ёмкость: 82 пФ/м;
Волновое сопротивление: 50±1 Ом;
Относительное укорочение длины волны: 81 %;
Сопротивление оболочки: >10000 M_·км;
Частота отсечки: 12,5 ГГц;
Испытательное напряжение: 2,5 КВ;
Сопротивление наружного проводника: _5,15 _/км;
Сопротивление внутреннего проводника: _2,97 _/км;
Интермодуляция 3-го порядка: -155 дБ.
КСВН
800~1000 МГц : _1,12;
1700~1900 МГц: _1,15;
1900~2200 МГц: _1,15;
2300~2700 МГц: _1,18.
Механические характеристики и окружающей среды
Минимальный радиус изгиба
Одиночный изгиб: 17 мм;
Многократный изгиб: 55 мм;
Число изгибов: 15;
Температура хранения: от -40 до +80_;
Температура монтажа: от -30 до +60_;
Рабочая температура: от -40 до +70_;
Масса кабеля: 0,12 кг/м.
Диапазон МГц/Затухание дБ / 100 м
450: 7,830
800: 10,740
900: 11,470
1800: 17,020
2400: 20,150
3000: 23,010
Файлы: https://radiosale.ru/upload/iblock/aa1/rifa0k7e3aucpbhapiur1d1ocecm35g7.pdf
-
Бренд (производитель)Телеконта
-
Внешний проводник (диаметр), мм12
-
Внешний проводник (материал)Медная сварная трубка со спиральной формой гофра
-
Внешняя оболочка (диаметр), мм13,3
-
Внешняя оболочка (материал)Полиэтилен черного цвета негорючий бездымный
-
ГорючийНет
-
Диэлектрик (диаметр), мм9,5
-
Диэлектрик (материал)вспененный полиэтилен
-
КомплектацияКоаксиальный кабель Телеконта PK50-9-331-С.
-
Масса кабеля, кг/м0,12
-
Минимальное число изгибов15
-
Минимальный радиус изгиба (многократный), мм55
-
Минимальный радиус изгиба (однократный), мм17
-
Напряжение пробоя оболочки, В10000
-
Пиковое напряжение (ВЧ), кВ2,5
-
Погонная емкость, пФ/м82
-
Скорость распространения сигнала, %81
-
Сопротивление внешнего проводника по постоянному току, Ом/км5,15
-
Сопротивление внутреннего проводника по постоянному току, Ом/км2,97
-
Сопротивление, Ом50±1
-
Температура монтажа, °Сот -30 до +60
-
Температура хранения,_от -40 до +80
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабелякоаксиальный фидер 1/2"
-
Тип оболочкисупергибкий
-
Центральный проводник (диаметр), мм3,55
-
Центральный проводник (материал)алюминиевая проволока, плакированная медью
-
Частота отсечки, ГГц12,5
