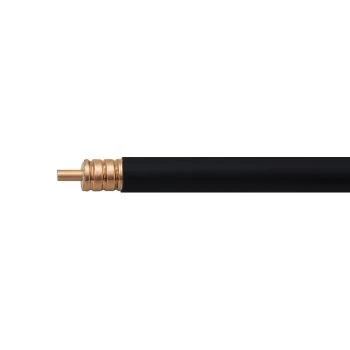

Коаксиальный кабель Modern MC12FZ-50

Применение фидера 1/2_ в коммуникационных системах Фидер имеет маркировку MC12FZ-50 и является полным функциональным аналогом Hengxin HCAAYZ-50-12. Кабель имеет совместимость с вариантом от Hengxin по коннекторам, разделочным инструментам и другим комплектующим. При этом кабель имеет более низкую цену, что делает его привлекательной и равноценной альтернативой. Импеданс 50 Ом обеспечивает согласованность линии передачи при использовании фидера с оборудованием сотовой связи, таким как ретрансляторы, линейные усилители, сотовые модули и антенны; Широкий диапазон рабочих частот позволяет использовать его для соединения устройств всех популярных мобильных стандартов, включая GSM (2G), UMTS (3G) и LTE (4G). Также этот фидер и может использоваться с оборудованием WiFi и другими стандартами беспроводного соединения. Частота отсечки — 8,8 ГГц; Кабели этого типа используются как в бытовых системах (например, в системах усиления связи), так в индустриальных сценариях, например, в составе БС операторов. Благодаря низким потерям, MC12FZ-50 подходит для линий связи с повышенными требованиями к параметрам затухания. Так, его аттенюация на частоте 900 МГц составляет всего 6,87 дБ на 100 м, а на частоте 2500 МГц — 12,08 дБ. Это намного ниже, чем коэффициент затухания обычных «коаксиалов», и значительно ниже, чем потери при использовании гибкого фидера серии 1/2_ SF. Основная особенность коаксиального фидера, которая отличает его от классического «коаксиала», — это наличие сплошного внешнего проводника из гофрированной медной трубки. MC12FZ-50 имеет следующую внутреннюю структуру: Центральный проводник _4,8 мм из материала CCA (омедненный алюминий). Благодаря скин-эффекту, омедненный кабель практически не уступает по качеству передачи сигнала аналогу из сплошной меди; Слой диэлектрика _12,3 мм из физически вспененного полиэтилена. Диэлектрик — это важный элемент фидера, который гарантирует геометрическую правильность кабеля и тем самым обеспечивает стабильность всех параметров; Внешний проводник (экран) _13,8 мм представляет собой медную гофрированную трубку. Улучшенное экранирование снижает потери транслируемого сигнала и ограничивает влияние наружных источников ЭМИ на линию передачи; Внешняя оболочка _15,7 мм черного цвета выполнена из негорючего материала с нулевым содержанием галогенов. Такая оболочка соответствует требованиям пожарной безопасности, поскольку практически не выделяет дыма и едких веществ в процессе горения. Кабель совместим со многими прижимными коннекторами формата 1/2_ популярных серий N-type, 7/16 DIN, 4.3-10 и др. Эти коннекторы не требуют обжимных инструментов и пайки жилы, что особенно удобно в процессе монтажа оборудования на объекте. Характеристики Тип кабеля: коаксиальный фидер 1/2_; Центральный проводник (материал): алюминий, покрытый медью; Центральный проводник (диаметр): 4,8 мм; Диэлектрик (материал): вспененный полиэтилен; Диэлектрик (диаметр): 12,3 мм; Внешний проводник (материал): гофрированная медная трубка; Внешний проводник (диаметр): 13,8 мм; Внешняя оболочка (материал): безгалогенная, огнеустойчивая, с низким выделением дыма при горении; Внешняя оболочка (диаметр): 15,7 мм; Цвет: черный; Частота отсечки: 8,8 ГГц; Волновое сопротивление: 50 ±1 Ом; Погонная емкость: 76 пФ/м; Скорость распространения сигнала: 86%; Сопротивление изоляции: 5000 МОм/км; Напряжение пробоя оболочки: 8000В; Пиковое напряжение (ВЧ): 1,6 кВ; Допустимая мощность: 40 кВт; Эффективность экранирования: > 120 дБ; КСВн800–1000 МГц: _ 1,10; 1700–2200 МГц: _ 1,13; 2200–2700 МГц: _ 1,15; 3300–3600 МГц: _ 1,20; 4800–5000 МГц: _ 1,20; Минимальный радиус изгиба (однократный): 50 мм; Минимальный радиус изгиба (многократный): 125 мм; Усилие на разрыв: 1100 Н; Стойкость к сдавливанию: 20 Н/мм; Минимальное число изгибов: 15 циклов; Температура хранения: от -30°С до +85°С; Температура монтажа: от -25°С до +60°С; Температура эксплуатации: от -30°С до +85°С; Затухание (на 100 м, при 20°C): 100 МГц: 2,17 дБ 150 МГц: 2,67 дБ 200 МГц: 3,10 дБ 280 МГц: 3,67 дБ 450 МГц: 4,74 дБ 800 МГц: 6,45 дБ 900 МГц: 6,87 дБ 1000 МГц: 7,28 дБ 1500 МГц: 9,08 дБ 1800 МГц: 10,05 дБ 2000 МГц: 10,66 дБ 2200 МГц: 11,24 дБ 2400 МГц: 11,80 дБ 2500 МГц: 12,08 дБ 3000 МГц: 13,39 дБ 3300 МГц: 14,17 дБ 3600 МГц: 14,90 дБ 4000 МГц: 15,83 дБ 4500 МГц: 16,96 дБ 4800 МГц: 17,62 дБ 5000 МГц: 18,04 дБ
