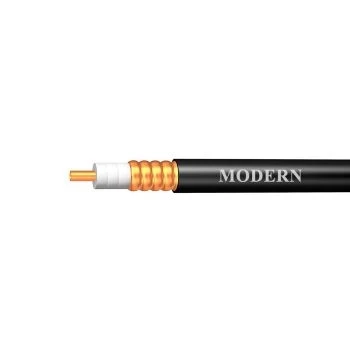

Коаксиальный кабель Modern MC78FZ-50
Коаксиальный кабель Modern MC78FZ-50
Артикул:
541828889-0
Вес:
0
кг.
Наличие:
Под заказ
Свяжитесь с нами насчет цены
Количество:
Фидеры 7/8_ обладают большим диаметром и низкими потерями. Именно поэтому они обычно используются на промышленных объектах, где не так важно удобство монтажа, но принципиальное значение имеет низкий коэффициент затухания. Благодаря малым потерям мощности, длина кабельной трассы на базе 7/8_ может достигать десятков метров без использования промежуточных линейных усилителей.
Фидер этого формата широко используется в телекоме. Его основное применение связано с подключением радиомодулей и антенн базовых станций, а также организацией промышленных систем усиления. Сниженные потери позволяют протягивать кабель на большую высоту: выполнять прокладку на сотовых вышках и в высокоэтажных зданиях.
Потери мощности на частотах сотовой связи при использовании Modern MC78FZ-50 многократно ниже, чем при работе с обычными коаксиальными кабелями. К примеру, затухание сигнала на частоте 900 МГц (стандартная частота GSM) составит всего 3,65 дБ на 100 метров, а на более высокой частоте 2600 МГц (популярный стандарт LTE Band 7) — около 6,76 дБ.
Структура фидера с огнеупорной оболочкой
По своей структуре фидерные кабели являются коаксиальными, то есть используют два соосно расположенных проводника (центральный проводник и экран). Фидер Modern MC78FZ-50 имеет следующее внутреннее устройство:
Центральный проводник: медная трубка _9,45 мм. Фидеры этого формата активно используют скин-эффект, в силу которого ВЧ-сигнал распространяется по поверхностности проводника и не проникают в толщу металла. Использование пустой трубки в качестве проводника позволяет существенно снизить стоимость кабельной линии, не снижая качество среды передачи;
Изоляция (диэлектрик): полиэтилен физического вспенивания _22,8 мм. Слой изолирующего материала необходим для сохранения константного расстояния между центральной жилой и экраном;
Внешний проводник (экран): медная трубка с кольцевой гофрой _25,4 мм. Экран служит для защиты линии от наружных сигналов (помех), а также предотвращает излучение транслируемого сигнала наружу;
Наружная оболочка: слой огнестойкого полиэтилена _27,8 мм. Материал не содержит галогенов, не подвержен горению, выделят минимальное количество дыма и опасных веществ в случае пожара.
Особенности монтажа и эксплуатации
Марка Modern MC78FZ-50 подходит для прокладки внутри и вне помещений, в том числе при наличии требований по соблюдению пожарной безопасности. При прокладке кабеля следует учитывать его жесткость: допустимый изгиб составляет 90 мм (одноразовый) и 250 мм (при сгибании и разгибании до 15 раз). Из-за большого диаметра этот тип кабеля редко используется в жилых помещениях и в основном находит свое применение на объектах промышленного и коммерческого назначения.
Характеристики
Тип кабеля: коаксиальный фидер 7/8_;
Центральный проводник (материал): гладкая медная трубка;
Центральный проводник (диаметр): 9,45 мм;
Диэлектрик (материал): вспененный полиэтилен;
Диэлектрик (диаметр): 22,8 мм;
Внешний проводник (материал): гофрированная медная трубка;
Внешний проводник (диаметр): 25,4 мм;
Внешняя оболочка (материал): безгалогенная, огнеустойчивая, с низким выделением дыма при горении;
Внешняя оболочка (диаметр): 27,8 мм;
Цвет: черный;
Частота отсечки: 1–4900 МГц;
Волновое сопротивление: 50 ±1 Ом4
Погонная емкость: 74 пФ/м;
Скорость распространения сигнала: 89%;
Сопротивление изоляции: 5000 МОм/км;
Пиковое напряжение (ВЧ): 3 кВ;
Допустимая мощность: 91 кВт;
Эффективность экранирования при частоте > 10 МГц: > 120 дБ;
КСВн (коэффициент стоячей волны по напряжению): 0,8–1,0 ГГц: _ 1,10;
1,7–2,4 ГГц: _ 1,10;
Затухание (на 100 м, при 20°C): 100 МГц: 1,13 дБ
150 МГц: 1,40 дБ
200 МГц: 1,62 дБ
280 МГц: 1,95 дБ
450 МГц: 2,50 дБ
800 МГц: 3,42 дБ
900 МГц: 3,65 дБ
1000 МГц: 3,88 дБ
1500 МГц: 4,90 дБ
1800 МГц: 5,45 дБ
2000 МГц: 5,75 дБ
2200 МГц: 6,15 дБ
2400 МГц: 6,45 дБ
2500 МГц: 6,76 дБ
3000 МГц: 6,95 дБ;
Минимальный радиус изгиба (однократный): 90 мм;
Минимальный радиус изгиба (многократный): 250 мм;
Минимальное число изгибов: 15 циклов;
Усилие на разрыв: 1500 Н (150,59 кг);
Температура монтажа: от -40°С до +60°С;
Температура эксплуатации: от -55°С до +85°С;
Температура хранения: от -55°С до +85°С.
-
Бренд (производитель)Modern
-
Внешний проводник (диаметр), мм25,4
-
Внешний проводник (материал)Гофрированная медная трубка
-
Внешняя оболочка (диаметр), мм27,8
-
Внешняя оболочка (материал)Огнестойкий, с низким дымовыделением, без галогенов
-
ГорючийНет
-
Диэлектрик (диаметр), мм22,8
-
Диэлектрик (материал)вспененный полиэтилен
-
Допустимая мощность, кВт91
-
КомплектацияКоаксиальный кабель Modern MC78FZ-50.
-
Минимальное число изгибов15
-
Минимальный радиус изгиба (многократный), мм250
-
Минимальный радиус изгиба (однократный), мм90
-
Пиковое напряжение (ВЧ), кВ3
-
Погонная емкость, пФ/м74
-
Скорость распространения сигнала, %89
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50±1
-
Температура монтажа, °Сот -40 до +60
-
Температура хранения,_от -55 до +85
-
Температура эксплуатации, °Сот -55 до +85
-
Тип кабелякоаксиальный фидер 7/8"
-
Тип оболочкигибкий
-
Усиление на разрыв, H1500
-
Центральный проводник (диаметр), мм9,45
-
Центральный проводник (материал)Гладкая медная трубка
-
Частота отсечки, ГГц4,9
