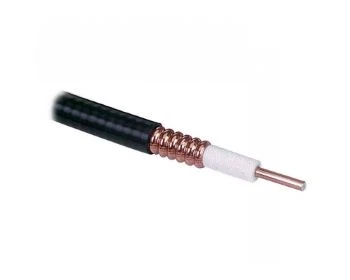

Коаксиальный кабель RFS SCF12-50JFN Cellflex
Коаксиальный кабель RFS SCF12-50JFN Cellflex
Артикул:
1024561089-0
Вес:
0
кг.
Наличие:
Под заказ
Свяжитесь с нами насчет цены
Количество:
Низкое затухание - Результатом высокоэффективной передачи сигналов в радиочастотной системе является низкое затухание коаксиального кабеля CELLFLEX.
Полный экран - Твердый внешний проводник создает непрерывный RFI / EMI щит, который сводит к минимуму помехи в системе.
Низкий КСВ - Специальные сверхнизкие версии КСВ способствуют малым уровням шумов системы.
Отличная интермодуляционная производительность - Твердые внутренние и внешние проводники практически исключают интермодуляцию. Все это подтверждается результатами испытаний на самом современном оборудовании на заводе RFS.
Высокая номинальная мощность - Из-за их малого затухания, выдающиеся свойства теплообмена и стабильной температуры диэлектрических материалов, обеспечивается безопасный долгосрочный срок службы при больших мощностях передатчика.
Широкий диапазон применения - Типичные области применения: питающие линии для вещательных и наземных СВЧ антенн, беспроводной сотовой, PCS и ESMR базовых станций, кабельных антенных решеток и межсоединений радиоаппаратуры.
Общие характеристики
Внутренний проводник: омедненный алюминий: 3.56 мм;
Внутренний диэлектрик: физ. вспененный полиэтилен: 9.3 мм;
Внешний проводник: луженая медь: 12.3 мм;
Оболочка: полиэтилен: 13.75 мм.
Механические параметры
Масса, приблизительно: 0.179 кг/м;
Мин. радиус изгиба: 32 мм;
Размер: 1/2 ";
Оболочка кабеля: черная огнестойкая;
Максимальная частота: 10.6 ГГц.
Электрические параметры
Погонная ёмкость: 86,0 пФ/м;
Импеданс: 50±1 Ом;
Коэффициент укорочения: 0.215;
Пиковая мощность: 24.0 кВт.
Файлы: https://radiosale.ru/upload/iblock/35f/dv5q2oau776sb0rmbwe2ygmm0zk1ilvz.pdf
-
Бренд (производитель)RFS
-
Внешний проводник (диаметр), мм12,3
-
Внешний проводник (материал)Гофрированная медь
-
Внешняя оболочка (диаметр), мм13,75
-
Внешняя оболочка (материал)Полиэтилен, наполнитель из метало-гидроксита
-
ГорючийНет
-
Диэлектрик (диаметр), мм9,3
-
Диэлектрик (материал)вспененный полиэтилен
-
Допустимая мощность, кВт24
-
КомплектацияКоаксиальный кабель RFS CELLFLEX SCF12-50JFN.
-
Масса кабеля, кг/м0,15
-
Минимальный радиус изгиба (многократный), мм32
-
Напряжение пробоя оболочки, В5000
-
Пиковое напряжение (ВЧ), кВ1550
-
Погонная емкость, пФ/м86
-
Скорость распространения сигнала, %77
-
Сопротивление внешнего проводника по постоянному току, Ом/км6,5
-
Сопротивление внутреннего проводника по постоянному току, Ом/км2,97
-
Сопротивление, Ом50±1
-
Температура монтажа, °Сот -25 до +60
-
Температура хранения,_от -70 до +85
-
Температура эксплуатации, °Сот -50 до +85
-
Тип кабелякоаксиальный фидер 1/2"
-
Тип оболочкисупергибкий
-
Усиление на разрыв, H650
-
Центральный проводник (диаметр), мм3,56
-
Центральный проводник (материал)Алюминиевая проволока с медным покрытием
-
Частота отсечки, ГГц10,6
