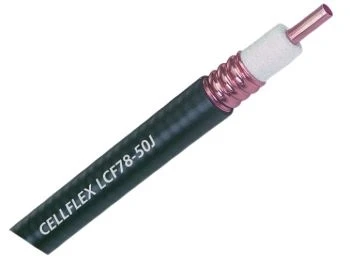

Коаксиальный кабель RFS LCF78-50JA Cellflex
Коаксиальный кабель RFS LCF78-50JA Cellflex
Артикул:
203765263-0
Вес:
0
кг.
Наличие:
Есть в наличии (
9999
)1 871
руб.
Количество:
Крайне низкое затухание радиосигнала. Дополнительно уменьшенное затухание коаксиального кабеля с низким уровнем потерь LCF78-50 CellFlex в результате обеспечивает высоко эффективное прохождение сигнала в вашей радиочастотной системе, особенно на высоких радиочастотах.
Полное экранирование. Медный внешний проводник коаксиального кабеля CELLFLEX LCF 78-50JA создаёт непрерывный радиочастотный/электромагнитный экран, который сводит к минимуму помехи в системе.
Низкий коэффициент стоячей волны по напряжению (КСВН). Особенно малый КСВ коаксиальных кабелей CELLFLEX способствует низкому уровню шума радиосистемы.
Непревзойдённая интермодуляционная производительность. Конструкция внутреннего и внешнего проводников коаксиального кабеля CELLFLEX LCF78-50 практически исключает нежелательные частотные составляющие. Отсутствие интер-модуляционных искажений также подтверждается практикой эксплуатации внедренных кабелей в действующих радиочастотных линиях.
Высокая номинальная мощность. Благодаря своему малому затуханию, непревзойденным свойствам теплообмена и температурной стабильности диэлектрических материалов гофрированный коаксиальный кабель CELLFLEX LCF78-50JA обеспечивает долгий срок службы при передаче сигналов с высоким уровнем мощности.
Широкий диапазон применения. Типичными областями применения являются: фидерные каналы (антенные кабели) для радиовещательных и наземных микроволновых антенн, сотовой связи, систем персонального радиовызова (пейджинговая связь) и расширенных специализированных радиосетей; кабелирование антенных полей; соединительные линии радиоаппаратуры.
Технические характеристики LCF 78-50 JA
Общие параметры
Внутренний проводник: медная трубка: 9.1 мм;
Внутренний диэлектрик: вспененный полиэтилен: 21.5 мм;
Внешний проводник: гофрированная медь: 25.2 мм;
Оболочка: черный полиэтилен: 27.8 мм.
Механические параметры
Масса: 0.35 кг/ м;
Минимальный радиус изгиба, один изгиб: 120 мм;
Минимальный радиус изгиба, многократное изгибание: 250 мм;
Изгибающий момент: 13 Nm;
Максимальное растягивающее усилие: 1440 N;
Рекомендуемое максимальное расстояние между креплениями: 0.8...1 м.
Электрические параметры
Волновое сопротивление: 50 Ом +/- 1;
Коэффициент укорочения (фазовая скорость распространения волны по отношению к скор. света в вакууме): 88 %;
Погонная ёмкость: 74.0 пФ/м;
Погонная индуктивность: 0.185 _H/m.
Частота МГц/Затухание дБ/100м
0,5: 0.08
10: 0.35
50: 0.79
150: 1.39
450: 2.47
800: 3.35
900: 3.57
1250: 4.27
1500: 4.71
1800: 5.21
2000: 5.52
2400: 6.11
3000: 6.93
3500: 7.56
5000: 9.28
Файлы: https://radiosale.ru/upload/iblock/1ed/a9x1w6l9e7hyhejacmq5tdnfxthwkckp.pdf
-
Бренд (производитель)RFS
-
Внешний проводник (диаметр), мм25,2
-
Внешний проводник (материал)Гофрированная медь
-
Внешняя оболочка (диаметр), мм27,8
-
Внешняя оболочка (материал)Черный полиэтилен
-
ГорючийДа
-
Диэлектрик (диаметр), мм21,5
-
Диэлектрик (материал)вспененный полиэтилен
-
КомплектацияКоаксиальный кабель RFS CELLFLEX LCF78-50JA.
-
Масса кабеля, кг/м0,35
-
Минимальный радиус изгиба (многократный), мм250
-
Минимальный радиус изгиба (однократный), мм120
-
Напряжение пробоя оболочки, В2920
-
Пиковое напряжение (ВЧ), кВ85
-
Погонная емкость, пФ/м74
-
Скорость распространения сигнала, %88
-
Сопротивление внешнего проводника по постоянному току, Ом/км2
-
Сопротивление внутреннего проводника по постоянному току, Ом/км2,04
-
Сопротивление изоляции, не менее МОм/км8000
-
Сопротивление, Ом50±1
-
Стойкость к сдавливанию, H/мм13
-
Температура монтажа, °Сот -40 до +60
-
Температура хранения,_от -70 до +85
-
Температура эксплуатации, °Сот -50 до +85
-
Тип кабелякоаксиальный фидер 7/8"
-
Тип оболочкигибкий
-
Усиление на разрыв, H1440
-
Центральный проводник (диаметр), мм9,1
-
Центральный проводник (материал)Медная трубка
-
Частота отсечки, ГГц5
