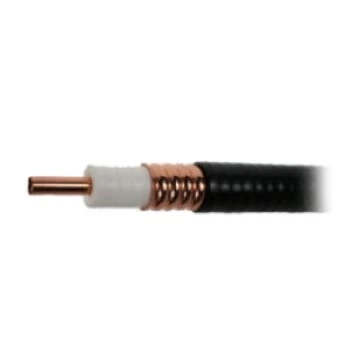

Коаксиальный кабель RFS LCF78-50JFNA Cellflex
Коаксиальный кабель RFS LCF78-50JFNA Cellflex
Артикул:
1729848228-0
Вес:
0
кг.
Наличие:
Под заказ
Свяжитесь с нами насчет цены
Количество:
Крайне низкое затухание радиосигнала. Дополнительно уменьшенное затухание коаксиального кабеля с низким уровнем потерь CellFlex в результате обеспечивает высоко эффективное прохождение сигнала в вашей радиочастотной системе, особенно на высоких радиочастотах.
Полное экранирование. Медный внешний проводник коаксиального кабеля CELLFLEX создаёт непрерывный радиочастотный/электромагнитный экран, который сводит к минимуму помехи в системе.
Крайне низкое затухание радиосигнала. Дополнительно уменьшенное затухание коаксиального кабеля с низким уровнем потерь CellFlex ® в результате обеспечивает высоко эффективное прохождение сигнала в вашей радиочастотной системе, особенно на высоких радиочастотах.
Полное экранирование. Медный внешний проводник коаксиального кабеля CELLFLEX создаёт непрерывный радиочастотный/электромагнитный экран, который сводит к минимуму помехи в системе.
Низкий коэффициент стоячей волны по напряжению (КСВН). Особенно низкий КСВН коаксиальных кабелей CELLFLEX способствует низкому уровню шума радиосистемы.
Непревзойдённая интермодуляционная производительность. Конструкция внутреннего и внешнего проводников коаксиального кабеля LCF 78-50 CELLFLEX практически исключает процессы интермодуляции. Отсутствие интермодуляционных искажений также подтверждается практикой эксплуатации внедренных кабелей в действующих радиочастотных системах.
Высокая номинальная мощность. Благодаря своему малому затуханию, непревзойденным свойствам теплообмена и температурной стабильности диэлектрических материалов кабель CELLFLEX обеспечивает долгий срок службы при передаче сигналов с высоким уровнем мощности.
Широкий диапазон применения. Типичными областями применения LCF 78-50 являются: фидерные каналы (антенные кабели) для радиовещательных и наземных микроволновых антенн, сотовой связи, систем персонального радиовызова (пейджинговая связь) и расширенных специализированных радиосетей; каблирование антенных полей; соединительные линии радиоаппаратуры.
Соответствует или превосходит: IEC 60754-1, -2; МЭК 60332-1-1, -2; МЭК 61034-1, -2; IEC 60332-3-24 (ранее IEC 60332-3-C).
Файлы: https://radiosale.ru/upload/iblock/52e/dusvou0y5ap9qb4scivvaevbqeebutgx.pdf
Полное экранирование. Медный внешний проводник коаксиального кабеля CELLFLEX создаёт непрерывный радиочастотный/электромагнитный экран, который сводит к минимуму помехи в системе.
Крайне низкое затухание радиосигнала. Дополнительно уменьшенное затухание коаксиального кабеля с низким уровнем потерь CellFlex ® в результате обеспечивает высоко эффективное прохождение сигнала в вашей радиочастотной системе, особенно на высоких радиочастотах.
Полное экранирование. Медный внешний проводник коаксиального кабеля CELLFLEX создаёт непрерывный радиочастотный/электромагнитный экран, который сводит к минимуму помехи в системе.
Низкий коэффициент стоячей волны по напряжению (КСВН). Особенно низкий КСВН коаксиальных кабелей CELLFLEX способствует низкому уровню шума радиосистемы.
Непревзойдённая интермодуляционная производительность. Конструкция внутреннего и внешнего проводников коаксиального кабеля LCF 78-50 CELLFLEX практически исключает процессы интермодуляции. Отсутствие интермодуляционных искажений также подтверждается практикой эксплуатации внедренных кабелей в действующих радиочастотных системах.
Высокая номинальная мощность. Благодаря своему малому затуханию, непревзойденным свойствам теплообмена и температурной стабильности диэлектрических материалов кабель CELLFLEX обеспечивает долгий срок службы при передаче сигналов с высоким уровнем мощности.
Широкий диапазон применения. Типичными областями применения LCF 78-50 являются: фидерные каналы (антенные кабели) для радиовещательных и наземных микроволновых антенн, сотовой связи, систем персонального радиовызова (пейджинговая связь) и расширенных специализированных радиосетей; каблирование антенных полей; соединительные линии радиоаппаратуры.
Соответствует или превосходит: IEC 60754-1, -2; МЭК 60332-1-1, -2; МЭК 61034-1, -2; IEC 60332-3-24 (ранее IEC 60332-3-C).
Технические характеристики LCF 78-50 JFNA
Общие параметры
- Внутренний проводник: медная трубка: 9.1 мм;
- Внутренний диэлектрик: вспененный полиэтилен: 21.5 мм;
- Внешний проводник: гофрированная медь: 25.2 мм;
- Оболочка: полиэтилен, PE, метал-гидроксид: 27.8 мм.
Механические параметры
- Масса: 0.39 кг/ м;
- Минимальный радиус изгиба, один изгиб: 120 мм;
- Минимальный радиус изгиба, многократное изгибание: 250 мм;
- Изгибающий момент: 13 Nm;
- Максимальное растягивающее усилие: 1440 N;
- Рекомендуемое максимальное расстояние между креплениями: 0.8...1 м.
Электрические параметры
- Волновое сопротивление: 50 Ом +/- 1;
- Коэф. укорочения (фазовая скорость распространения волны по отнош. к скор. света в вакууме): 88 %;
- Погонная ёмкость: 74.0 пФ/м;
- Погонная индуктивность: 0.185 _H/m.
-
Бренд (производитель)RFS
-
Внешний проводник (диаметр), мм25,2
-
Внешний проводник (материал)Гофрированная медь
-
Внешняя оболочка (диаметр), мм27,8
-
Внешняя оболочка (материал)полиэтилен, PE, метал-гидроксид
-
ГорючийНет
-
Диэлектрик (диаметр), мм21,5
-
Диэлектрик (материал)вспененный полиэтилен
-
Допустимая мощность, кВт85
-
КомплектацияКоаксиальный кабель RFS CELLFLEX LCF78-50JFNA.
-
Масса кабеля, кг/м0,39
-
Минимальный радиус изгиба (многократный), мм250
-
Минимальный радиус изгиба (однократный), мм120
-
Пиковое напряжение (ВЧ), кВ2920
-
Погонная емкость, пФ/м74
-
Скорость распространения сигнала, %88
-
Сопротивление внешнего проводника по постоянному току, Ом/км2
-
Сопротивление внутреннего проводника по постоянному току, Ом/км2,04
-
Сопротивление изоляции, не менее МОм/км8000
-
Сопротивление, Ом50±1
-
Стойкость к сдавливанию, H/мм13
-
Температура монтажа, °Сот -15 до +60
-
Температура хранения,_от -70 до +85
-
Температура эксплуатации, °Сот -50 до +85
-
Тип кабелякоаксиальный фидер 7/8"
-
Тип оболочкигибкий
-
Усиление на разрыв, H1440
-
Центральный проводник (диаметр), мм9,1
-
Центральный проводник (материал)Медная труба
-
Частота отсечки, ГГц5
