Разъем RFS NM-7/8
Артикул:
1299267155-0
Вес:
0
кг.
Наличие:
Под заказ
Свяжитесь с нами насчет цены
Количество:

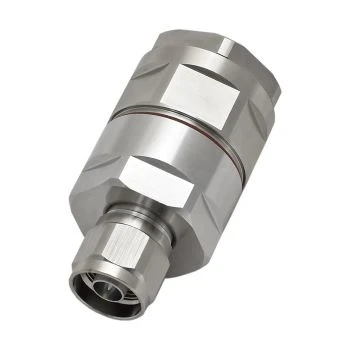

Прижимной разъем N-male (вилка) для коаксиального фидера 7/8_. Легко устанавливается на кабель, не требует пайки центральной жилы или обжима щипцами. Чтобы обеспечить максимальное качество соединения, в комплект входит пружинное кольцо и смазка.
Фидер 7/8_ имеет низкий коэффициент затухания и применяется для прокладки протяженных кабельных трасс с минимальным затуханием сигнала. Диаметр внешней оболочки фидера 7/8_ достигает 28 мм. Предпочтение этому типу кабеля отдают сотовые операторы и монтажные организации при установке профессионального радиооборудования на крупных объектах. Предлагаемый коннектор NM-7/8 подходит ко многим маркам кабеля 7/8_ от разных производителей, включая RFS LCF 78-50J, Acome HPL 50-7/8 LA и другие.
N-разъем — один из наиболее популярных коннекторов для соединения ВЧ-оборудования и антенн, рассчитанных на сопротивление 50 Ом. Разъем поддерживает передачу сигнала частотой до 11 ГГц.
Разъемы типа N широко применяются в радиотехнике и, в частности, в системах усиления сотовой связи. Высокая прочность штекеров и крепкое резьбовое соединение гарантируют качественный контакт и минимальное затухание сигнала. На сегодняшний день N-разъем де-факто остается стандартом для СВЧ-устройств.
Файлы: https://radiosale.ru/upload/iblock/cf9/gs6k9x187ygi8jtv34qeb1e9feanr9w0.pdf
Фидер 7/8_ имеет низкий коэффициент затухания и применяется для прокладки протяженных кабельных трасс с минимальным затуханием сигнала. Диаметр внешней оболочки фидера 7/8_ достигает 28 мм. Предпочтение этому типу кабеля отдают сотовые операторы и монтажные организации при установке профессионального радиооборудования на крупных объектах. Предлагаемый коннектор NM-7/8 подходит ко многим маркам кабеля 7/8_ от разных производителей, включая RFS LCF 78-50J, Acome HPL 50-7/8 LA и другие.
N-разъем — один из наиболее популярных коннекторов для соединения ВЧ-оборудования и антенн, рассчитанных на сопротивление 50 Ом. Разъем поддерживает передачу сигнала частотой до 11 ГГц.
Разъемы типа N широко применяются в радиотехнике и, в частности, в системах усиления сотовой связи. Высокая прочность штекеров и крепкое резьбовое соединение гарантируют качественный контакт и минимальное затухание сигнала. На сегодняшний день N-разъем де-факто остается стандартом для СВЧ-устройств.
Характеристики:
- Разъем: N-male;
- Диаметр кабеля: 7/8_;
- Волновое сопротивление: 50 Ом;
- Частотный диапазон: 0–11 ГГц;
- Сопротивление внутреннего проводника: _ 1 мОм;
- Сопротивление внешнего проводника: _ 0,25 мОм;
- Уровень пассивной интермодуляции третьего порядка (IMP3): _ -155 дБн;
- Электрическая прочность диэлектрика: _ 2500В RMS (на уровне моря);
- Вносимые потери: _ 0,12 дБ на частоте 2200 МГц;
- Сопротивление изоляции: _ 5000 МОм;
- КСВн (коэффициент стоячей волны по напряжению): _ 1,15 на частоте частоте 0–3 ГГц;
- Количество циклов соединений: _ 500;
- Монтаж на гофру: прижимной;
- Конструктивное исполнение: прямое;
- Температура эксплуатации: от -40°С до +85°С;
- Вес: 130 г.
-
Бренд (производитель)RFS
-
КомплектацияРазъем RFS NM-7/8.
-
РазъемN-male
-
Сопротивление внешнего проводника по постоянному току, Ом/км0,25
-
Сопротивление внутреннего проводника по постоянному току, Ом/км1
-
Сопротивление изоляции, не менее МОм/км5000
-
Сопротивление, Ом50
-
Температура эксплуатации, °Сот -40°С до +85°С
-
Тип кабеляна коаксиальный фидер 7/8_
-
Частота отсечки, ГГц11
