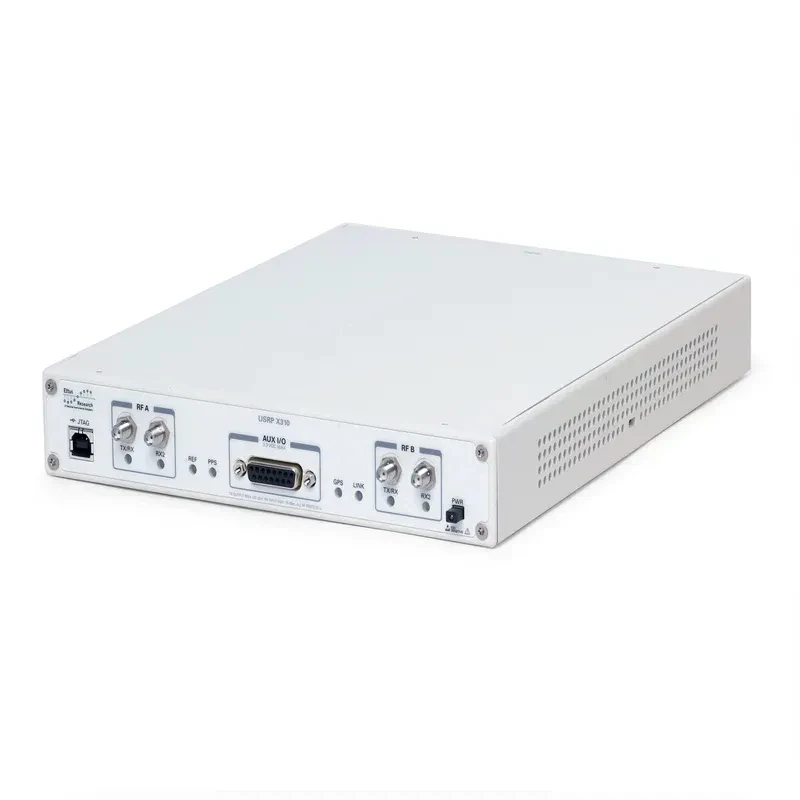

Платформа USRP X310
Закажите платформу USRP X310 для профессиональных радиотехнических исследований
Бренд USRP принадлежит Ettus Research. Компания входит в корпорацию National Instruments (NI). Ettus Research специализируется на программно-определяемых радио (SDR). В ассортименте есть модели USRP B200, B210, N320, E320 и X310. Также выпускаются платы расширения (дочерние платы) SBX, WBX, UBX, CBX. Продукция используется в телекоммуникациях, науке и оборонной промышленности.
- Максимальная частота дискретизации АЦП 200 Мвыб/с.
- Разрешение АЦП 14 бит для высокого динамического диапазона.
- Частота дискретизации ЦАП 800 Мвыб/с с разрядностью 16 бит.
- Высокостабильный локальный генератор с точностью 2.5 ppm.
- Компактный корпус 27.7x21.8x3.9 см и вес 1.7 кг.
Как работает программно-определяемая радиоплатформа
Аналоговый сигнал поступает на дочернюю плату SBX-120. АЦП преобразует его в цифровой поток с частотой 200 МГц. FPGA обрабатывает данные и передаёт их на хост-компьютер. На передачу цифровой поток идёт на ЦАП (800 Мвыб/с). Преобразованный аналоговый сигнал выходит через плату SBX-120. Вы управляете радио с помощью ПК.
Технические характеристики и функционал
Модель USRP X310 потребляет 45 Вт с двумя платами SBX-120. АЦП имеет максимальную частоту дискретизации 200 Мвыб/с. Разрешение АЦП составляет 14 бит. ЦАП работает на частоте 800 Мвыб/с. Разрешение ЦАП равно 16 бит. Максимальная скорость обмена с хостом 200 Мвыб/с для 16-битных данных. Точность локального генератора 2.5 ppm. Выходная мощность сигнала >10 дБм. Размеры прибора 27.7x21.8x3.9 см. Вес с двумя платами SBX-120 составляет 1.7 кг.
Платформа идеально подходит для разработки систем связи. Используется для создания прототипов 5G/6G и LTE. Применяется в когнитивном радио и радиомониторинге. Позволяет исследовать каналы передачи данных и помехи. Работает с GNU Radio, LabVIEW и другими SDR-средами. Дочерние платы SBX-120 покрывают диапазон от 400 МГц до 4.4 ГГц.
- Потребляемая мощность (2 платы SBX-120): 45 Вт
- Частота дискретизации АЦП (максимальная): 200 Мвыб/с
- Разрешение АЦП: 14 бит
- Частота дискретизации ЦАП: 800 Мвыб/с
- Разрешение ЦАП: 16 бит
- Максимальная скорость обмена с хостом (16 бит): 200 Мвыб/с
- Точность локального генератора: 2,5 ppm
- Выходная мощность: >10 дБм
- Размеры: 27,7 x 21,8 x 3,9 см
- Вес (с двумя платами SBX-120): 1,7 кг
-
Вес1,7 кг
-
Габариты27,7 x 21,8 x 3,9 см
-
Мощность заряда45 Вт
