Разъём S-121F
Артикул:
1250210093-0
Вес:
0
кг.
Наличие:
Есть в наличии (
9999
)99
руб.
Количество:

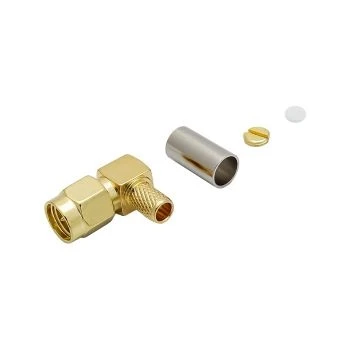

Высокочастотный разъем SMA-male («папа») углового исполнения для коаксиального кабеля RG-58. Обжимная вилка устанавливается на кабель при помощи клещей, а центральный контакт (пин) разъема припаивается к жиле кабеля через боковое отверстие. Таким образом, для монтажа коннектора потребуется специальный инструмент, а также навыки пайки/
Угловая конструкция SMA-вилки обеспечивает удобство использования кабельной сборки в нестандартных ситуациях: например, при монтаже подключаемого оборудования вплотную к стенкам герметичного бокса, внутри технологического шкафа или в узкой нише.
Назначение коннекторов серии SMA
Разъемы серии SMA широко применяются для передачи высокочастотного сигнала и часто встречаются на оборудовании, предназначенном для приема и усиления сигнала сотовой связи: например, на сотовых антеннах, 4G-роутерах, стационарных GSM-телефонах, шлюзах, терминалах (промышленных модемах), а также на некоторых моделях репитеров.
Разъемы SMA-типа хорошо зарекомендовали себя благодаря поддержке широкого спектра частот, надежности и долговечности.
Угловой разъем SMA-male для кабеля RG-58
Разъем S-121F предназначен для установки на коаксиальный кабель марки RG-58 (с диаметром центральной жилы 1 мм). Также допускается применение разъема совместно с кабелями других марок аналогичной конструкции. Волновое сопротивление соответствует стандартному для ВЧ-оборудования и равно 50 Ом.
К достоинствам кабеля относят высокую гибкость, компактность (общий диаметр всего 5 мм) и доступную цену.
Установка коннектора на кабель происходит посредством обжима металлической гильзы, что обеспечивает надежность монтажа, устойчивость к вибрации, температурным перепадам и механическим воздействиям.
Данный разъём также известен под артикулами: HYR-1102A, SMA-7804A, GSA-1102.
Угловая конструкция SMA-вилки обеспечивает удобство использования кабельной сборки в нестандартных ситуациях: например, при монтаже подключаемого оборудования вплотную к стенкам герметичного бокса, внутри технологического шкафа или в узкой нише.
Назначение коннекторов серии SMA
Разъемы серии SMA широко применяются для передачи высокочастотного сигнала и часто встречаются на оборудовании, предназначенном для приема и усиления сигнала сотовой связи: например, на сотовых антеннах, 4G-роутерах, стационарных GSM-телефонах, шлюзах, терминалах (промышленных модемах), а также на некоторых моделях репитеров.
Разъемы SMA-типа хорошо зарекомендовали себя благодаря поддержке широкого спектра частот, надежности и долговечности.
Угловой разъем SMA-male для кабеля RG-58
Разъем S-121F предназначен для установки на коаксиальный кабель марки RG-58 (с диаметром центральной жилы 1 мм). Также допускается применение разъема совместно с кабелями других марок аналогичной конструкции. Волновое сопротивление соответствует стандартному для ВЧ-оборудования и равно 50 Ом.
К достоинствам кабеля относят высокую гибкость, компактность (общий диаметр всего 5 мм) и доступную цену.
Установка коннектора на кабель происходит посредством обжима металлической гильзы, что обеспечивает надежность монтажа, устойчивость к вибрации, температурным перепадам и механическим воздействиям.
Данный разъём также известен под артикулами: HYR-1102A, SMA-7804A, GSA-1102.
Характеристики:
- Разъем: SMA-male
- Марка кабеля: RG-58
- Волновое сопротивление: 50 Ом
- Частотный диапазон: 0–18 ГГц
- Монтаж оплетки: обжимной
- Монтаж центрального контакта: пайка
- Покрытие центрального контакта: золото
- Конструктивное исполнение: угловое
- Способ крепления: кабельная вилка
- Вес: 5 г
-
Бренд (производитель)RADIOLAB
-
Вес, г5
-
КомплектацияРазъём S-121F.
-
Конструктивное исполнениеугловое
-
Монтаж оплеткиобжимной
-
Монтаж центрального контактапайка
-
Покрытие центрального контактаЗолото
-
РазъемSMA
-
Тип кабеляRG-58
