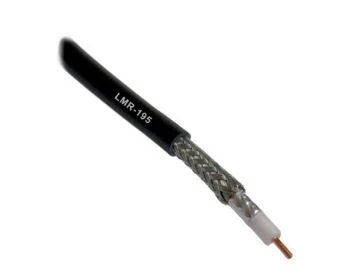

Коаксиальный кабель TMS LMR-195
Основные преимущества коаксиального кабеля LMR-195
Гибкость: Кабель LMR-195 имеет минимальный радиус изгиба менее 1/2 дюйма, что существенно облегчает его прокладку в труднодоступных местах. Наружный экран кабеля выполнен из алюминиевой ленты, обеспечивающей значительно лучшую гибкость по сравнению с медным листом или гофрированным медным экраном.
Низкие потери: Использование вспененного диэлектрика с закрытыми порами, а так же сплошное экранирование алюминиевой лентой делают потери кабеля LMR-195 более низкими по сравнению кабелями типа RG58, RG-142
Защита от неблагоприятных погодных условий: Устойчивый к ультрафиолету черный полиэтилен внешней оболочки предает прочность кабелю и надежно защищает от воздействий окружающей среды. Различные типы наружной оболочки делают возможным использование кабеля как снаружи, так и в помещении.
Экранировка: Благодаря сплошному наружному экрану из алюминиевой ленты, приваренной к вспененному диэлектрику достигается экранировка кабеля LMR-195 более 90 дБ и великолепная помехоустойчивость на входе и выходе. При совместной прокладке кабелей взаимная изоляция составляет более 180 дБ. Для сравнения, уровень экранирования кабеля RG-58, RG-142 составляет всего 40дБ и 60дБ соответственно.
Фазовая стабильность: Кабели LMR-195 обладают великолепной фазовой стабильностью благодаря монолитной структуре и использованию вспененного диэлектрика. Как при изгибе, так и при изменении температуры стабильность фазового сдвига данного кабеля существенно превосходит аналогичную характеристику RG-58, RG-142.
Затухание:
- Частота 50 МГц - 8.4 дБ/100 м
- Частота 150 МГц - 14.6 дБ/100 м
- Частота 200 МГц - 17.2 дБ/100 м
- Частота 450 МГц - 25.5 дБ/100 м
- Частота 900 МГц - 36.5 дБ/100 м
- Частота 1500 МГц - 47.7 дБ/100 м
- Частота 1800 МГц - 52.5 дБ/100 м
- Частота 2000 МГц - 55.4 дБ/100 м
- Частота 2500 МГц - 62.4 дБ/100 м
- Частота 6000 МГц - 98.8 дБ/100 м
-
Бренд (производитель)Times Microwave Systems
-
Внешний проводник (диаметр), ммфев.95
-
Внешний проводник (материал)Алюминиевая лента
-
Внешняя оболочка (диаметр), ммапр.95
-
Внешняя оболочка (материал)Черный ПВХ
-
Внешняя оплетка (диаметр), мммар.53
-
ГорючийДа
-
Диэлектрик (диаметр), ммфев.79
-
Диэлектрик (материал)Твердый полиэтилен
-
Изгибающий момент, Н-м0.014
-
КомплектацияКабель LMR-195.
-
Масса кабеля, кг/м0.03
-
Материал оплеткилуженая медь
-
Минимальный радиус изгиба (многократный), мм50.8
-
Минимальный радиус изгиба (однократный), мм12.июл
-
Напряжение пробоя оболочки, VRMS3000
-
Пиковая мощность, кВт02.май
-
Раздавливание на плоской плите, кг/мм0.27
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км16.авг
-
Сопротивление внутреннего проводника по постоянному току, Ом/км24.94
-
Сопротивление, Ом50
-
Температура монтажа, °Сот -40 до +85
-
Температура хранения,_от -70 до +85
-
Температура эксплуатации, °Сот -40 до +85
-
Тип кабеляLMR-195
-
Тип оболочкигибкий
-
Уровень экранирования, дБ>90
-
Усилие на разрыв, кг18.фев
-
Центральный проводник (диаметр), мм0.94
-
Центральный проводник (материал)Чистая медь
