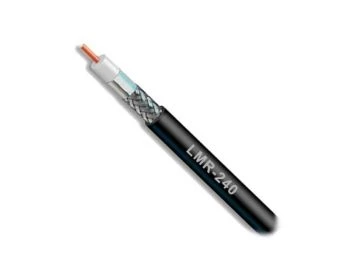

Коаксиальный кабель TMS LMR-240
Основные преимущества коаксиального кабеля LMR-240
Гибкость: Кабель LMR-240 имеет минимальный радиус изгиба менее 3/4 дюйма, что существенно облегчает его прокладку в труднодоступных местах. Наружный экран кабеля выполнен из алюминиевой ленты, обеспечивающей значительно лучшую гибкость по сравнению с медным листом или гофрированным медным экраном.
Низкие потери: Использование вспененного диэлектрика с закрытыми порами, а так же сплошное экранирование алюминиевой лентой делают потери кабеля LMR-240 более низкими по сравнению кабелями типа RG-8X
Защита от неблагоприятных погодных условий: Устойчивый к ультрафиолету черный полиэтилен внешней оболочки предает прочность кабелю и надежно защищает от воздействий окружающей среды. Различные типы наружной оболочки делают возможным использование кабеля как снаружи, так и в помещении.
Экранировка: Благодаря сплошному наружному экрану из алюминиевой ленты, приваренной к вспененному диэлектрику достигается экранировка кабеля LMR-240 более 90 дБ и великолепная помехоустойчивость на входе и выходе. При совместной прокладке кабелей взаимная изоляция составляет более 180 дБ.
Фазовая стабильность: Кабели LMR-240 обладают великолепной фазовой стабильностью благодаря монолитной структуре и использованию вспененного диэлектрика. Как при изгибе, так и при изменении температуры стабильность фазового сдвига данного кабеля существенно превосходит аналогичную характеристику кабелей типа RG-8X.
- Частота 50 МГц - 5.7 дБ/100 м
- Частота 150 МГц - 9.9 дБ/100 м
- Частота 200 МГц - 9.8 дБ/100 м
- Частота 450 МГц - 17.3 дБ/100 м
- Частота 900 МГц - 24.8 дБ/100 м
- Частота 1500 МГц - 32.4 дБ/100 м
- Частота 1800 МГц - 35.6 дБ/100 м
- Частота 2000 МГц - 37.7 дБ/100 м
- Частота 2500 МГц - 42.4 дБ/100 м
- Частота 6000 МГц - 76.6 дБ/100 м
-
Бренд (производитель)Times Microwave Systems
-
Внешний проводник (диаметр), мммар.94
-
Внешний проводник (материал)Алюминиевая лента
-
Внешняя оболочка (диаметр), мм06.окт
-
Внешняя оболочка (материал)Черный полиэтилен
-
Внешняя оплетка (диаметр), ммапр.52
-
ГорючийДа
-
Диэлектрик (диаметр), мммар.81
-
Диэлектрик (материал)вспененный полиэтилен
-
Изгибающий момент, Н-м0.34
-
КомплектацияКабель LMR-240.
-
Масса кабеля, кг/м0.05
-
Материал оплеткилуженая медь
-
Минимальный радиус изгиба (многократный), мм63.5
-
Минимальный радиус изгиба (однократный), мм19.янв
-
Напряжение пробоя оболочки, VRMS5000
-
Пиковая мощность, кВт05.июн
-
Раздавливание на плоской плите, кг/мм0.36
-
Скорость распространения сигнала, %84
-
Сопротивление внешнего проводника по постоянному току, Ом/кмдек.76
-
Сопротивление внутреннего проводника по постоянному току, Ом/кмокт.50
-
Сопротивление, Ом50
-
Температура монтажа, °Сот -40 до +85
-
Температура хранения,_от -70 до +85
-
Температура эксплуатации, °Сот -40 до +85
-
Тип кабеляLMR-240
-
Тип оболочкигибкий
-
Уровень экранирования, дБ>90
-
Усилие на разрыв, кг36.3
-
Фазовая стабильность<10*10-6/ °C (менее 10 ppm/ °C)
-
Центральный проводник (диаметр), ммянв.42
-
Центральный проводник (материал)Чистая медь
