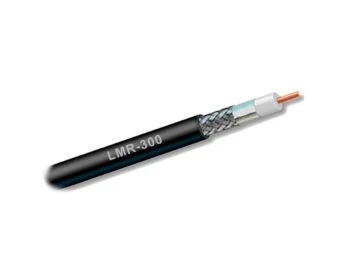

Коаксиальный кабель TMS LMR-300
Основные преимущества коаксиального кабеля LMR-300
Гибкость: Кабель LMR-300 имеет минимальный радиус изгиба менее 7/8 дюйма, что существенно облегчает его прокладку в труднодоступных местах. Наружный экран кабеля выполнен из алюминиевой ленты, обеспечивающей значительно лучшую гибкость по сравнению с медным листом или гофрированным медным экраном.
Низкие потери: Использование вспененного диэлектрика с закрытыми порами, а так же сплошное экранирование алюминиевой лентой делают потери кабеля LMR-300 более низкими по сравнению с аналогичными кабелями других производителей.
Защита от неблагоприятных погодных условий: Устойчивый к ультрафиолету черный полиэтилен внешней оболочки предает прочность кабелю и надежно защищает от воздействий окружающей среды. Различные типы наружной оболочки делают возможным использование кабеля как снаружи, так и в помещении.
Экранировка: Благодаря сплошному наружному экрану из алюминиевой ленты, приваренной к вспененному диэлектрику достигается экранировка кабеля LMR-300 более 90 дБ и великолепная помехоустойчивость на входе и выходе. При совместной прокладке кабелей взаимная изоляция составляет более 180 дБ.
Фазовая стабильность: Кабели LMR-300 обладают великолепной фазовой стабильностью благодаря монолитной структуре и использованию вспененного диэлектрика. Как при изгибе, так и при изменении температуры стабильность фазового сдвига данного кабеля существенно превосходит аналогичную характеристику аналогичных кабелей этого же типа.
Затухание:
- Частота 50 МГц - 4.5 дБ/100 м
- Частота 150 МГц - 7.9 дБ/100 м
- Частота 200 МГц - 7.2 дБ/100 м
- Частота 450 МГц - 13.8 дБ/100 м
- Частота 900 МГц - 19.9 дБ/100 м
- Частота 1500 МГц - 26.0 дБ/100 м
- Частота 1800 МГц - 28.7 дБ/100 м
- Частота 2000 МГц - 30.3 дБ/100 м
- Частота 2500 МГц - 34.2 дБ/100 м
- Частота 6000 МГц - 61.5 дБ/100 м
-
Бренд (производитель)Times Microwave Systems
-
Внешний проводник (диаметр), ммапр.98
-
Внешний проводник (материал)Алюминиевая лента
-
Внешняя оболочка (диаметр), ммиюл.62
-
Внешняя оболочка (материал)Черный полиэтилен
-
Внешняя оплетка (диаметр), мммай.72
-
ГорючийДа
-
Диэлектрик (диаметр), ммапр.83
-
Диэлектрик (материал)вспененный полиэтилен
-
Изгибающий момент, Н-м0.52
-
КомплектацияКабель LMR-300.
-
Масса кабеля, кг/м0.08
-
Материал оплеткилуженая медь
-
Минимальный радиус изгиба (многократный), мм76.2
-
Минимальный радиус изгиба (однократный), мм22.фев
-
Напряжение пробоя оболочки, VRMS5000
-
Пиковая мощность, кВт10
-
Раздавливание на плоской плите, кг/мм0.54
-
Скорость распространения сигнала, %85
-
Сопротивление внешнего проводника по постоянному току, Ом/км07.мар
-
Сопротивление внутреннего проводника по постоянному току, Ом/км7.0
-
Сопротивление, Ом50
-
Температура монтажа, °Сот -40 до +85
-
Температура хранения,_от -70 до +85
-
Температура эксплуатации, °Сот -40 до +85
-
Тип кабеляLMR-300
-
Тип оболочкигибкий
-
Уровень экранирования, дБ>90 дБ
-
Усилие на разрыв, кг54.5
-
Центральный проводник (диаметр), ммянв.78
-
Центральный проводник (материал)Чистая медь
